marklin 60831 - Einstellen der Adresse am Schalter

5
Mit dem Weichendecoder m83 können bis zu 4 Weichen
unabhängig voneinander digital geschaltet werden. Dazu
benötigt der Decoder eine Adresse. Diese kann wahlweise
über den von außen zugänglichen Dip-Schalter oder per
Programmierung von Ihrem Steuergerät aus eingestellt
werden. Wir empfehlen dringend, die Einstellung über den
Dipschalter vorzunehmen.
Einstellen der Adresse am Schalter
An dem Weichendecoder m83 können bis zu 4 Weichen
angeschlossen werden. Eingestellt wird die Adresse der
ersten Weiche. Die 3 weiteren Weichen bekommen automa-
tisch die entsprechenden Folgeadressen.

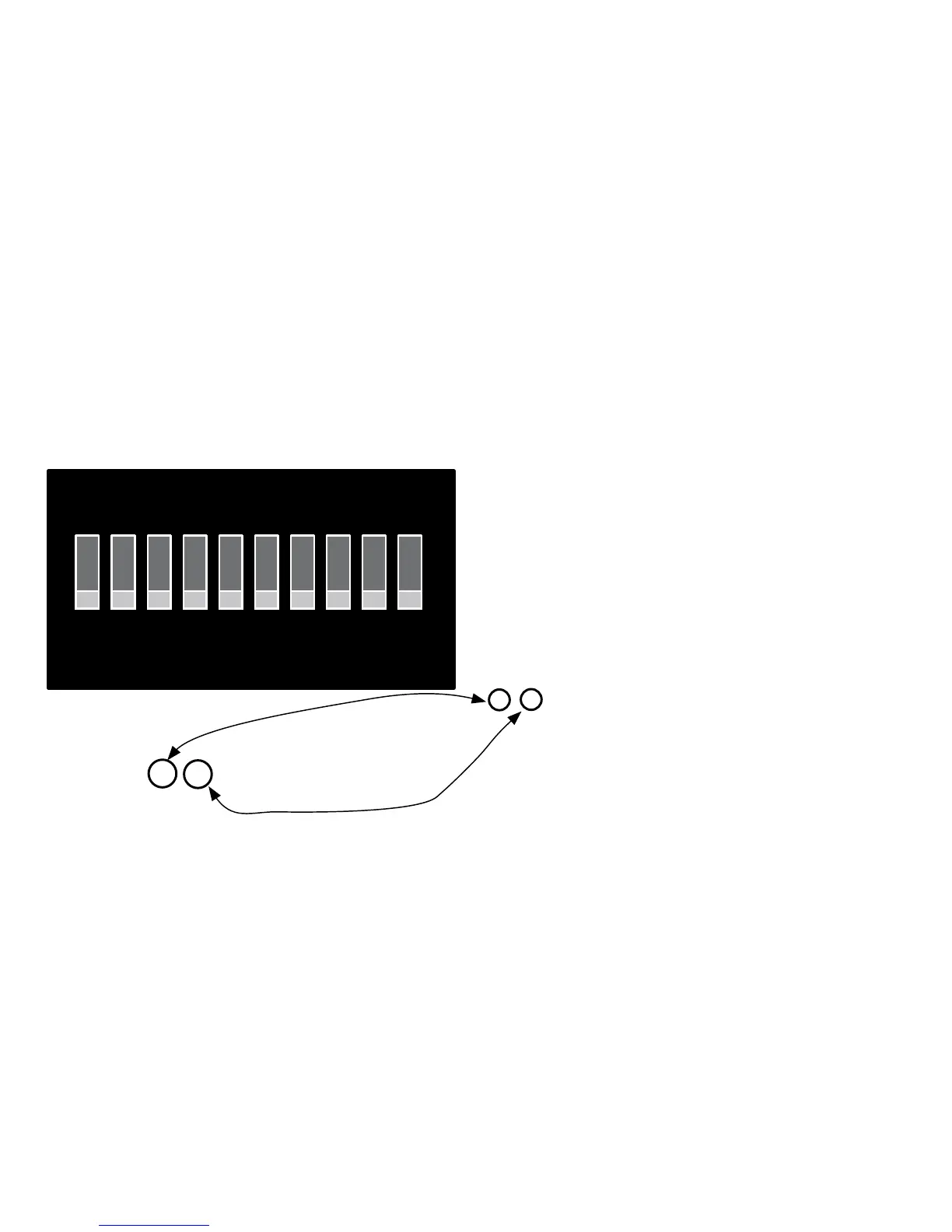

An dem Dip-Schalter sind insgesammt 10 einzelne Schalter.
Die Adresse wird mit den Schaltern 1 bis 9 eingestellt (der
Schalter 10 ist zur Auswahl des Digital-Protokoll MM / DCC).
Der mit den Schaltern eingestellte Zahlenwert ergibt die
Adresse der ersten angeschlossenen Weiche.
Die Tabelle auf Seite 9 zeigt die Schalterstellungen für die
Adressen 1 – 160.
Hinweis: Bevor die Dip-Schalter verändert werden, muss
der Decoder komplett stromlos sein, d.h. dass auch die evtl.
angeschlossene externe Stromversorgung ausgeschaltet
werden muss.
Beispiel:
die Schalter 3 und 4 sind ON, alle anderen nicht:
4 + 8 = 12 Werte der Schalter addieren
-> Weichengruppenadresse 12
12 x 4 - 3 = 45 Errechnen der Weicheneinzeladresse
-> Weicheneinzeladressen 45 – 48
Die 4 angeschlossenen Weichen haben die
Weicheneinzeladressen 45 bis 48.
1 2 3 4 5 6 7 8 9 10
ON
0/1 0/2 0/4 0/8 0/16 0/32 0/64 0/128 0/256 MM/DCC
