Säkerhetsinstruktioner
• Dekoder m83 är avsedd för digitala modelljärnvägar som
styrs med digitalsystemen Motorola, mfx eller DCC.
• Bruksanvisningen utgör en del av produkten och måste
därför sparas och medfölja den vid ett eventuellt över-
låtande till tredje man.
• Elförsörjningen av m83 får endast ske via rälsanslutning
eller från nätenhet 66361 (endast i förbindelse med
60822).
• Arbete med anslutningar/inkopplingar av dekoder m83 får
endast ske i spänningslöst tillstånd.
• VARNING! Funktionsbetingade vassa kanter och spetsiga
delar.
• Kåpan får inte öppnas.
• Dekoder m83 får endast användas inomhus i torra rum.
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
3
3
3
4
5

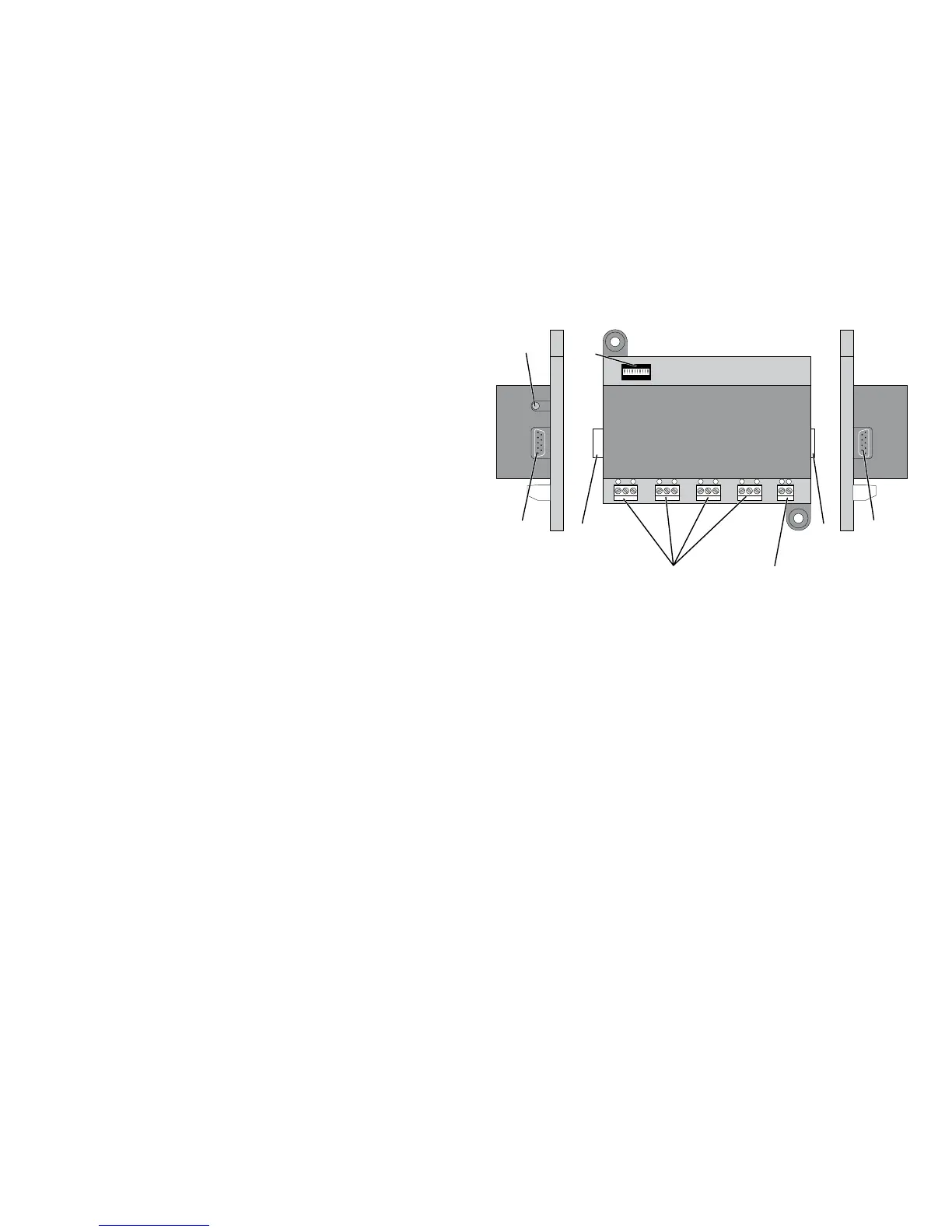

1 Dipswitchar för inställning av adressen
2 Anslutningskontakter för 66361 (endast i förbindelse
med 60822)
3 Stickkontakter och anslutningskontakter för direkt
inkoppling av ytterligare dekodrar m83/m84
4 Anslutningsklämmor för anslutning till rälsen.
5 Anslutningsklämmor till växlar som ska styras
