6
Wenn die Beleuchtung mit dem Rückleiter über die
Fahrzeugmasse erfolgt, kann es teilweise zum Flackern
der Beleuchtung kommen. Wenn dies nicht erwünscht ist,
muss die Beleuchtung isoliert werden. Wir empfehlen, die
Glühlampe gegen die Steckfassung 604180 und Glühlampe
610080 zu tauschen. Der Rückleiter wird dann an das orange
Kabel angeschlossen.
60942

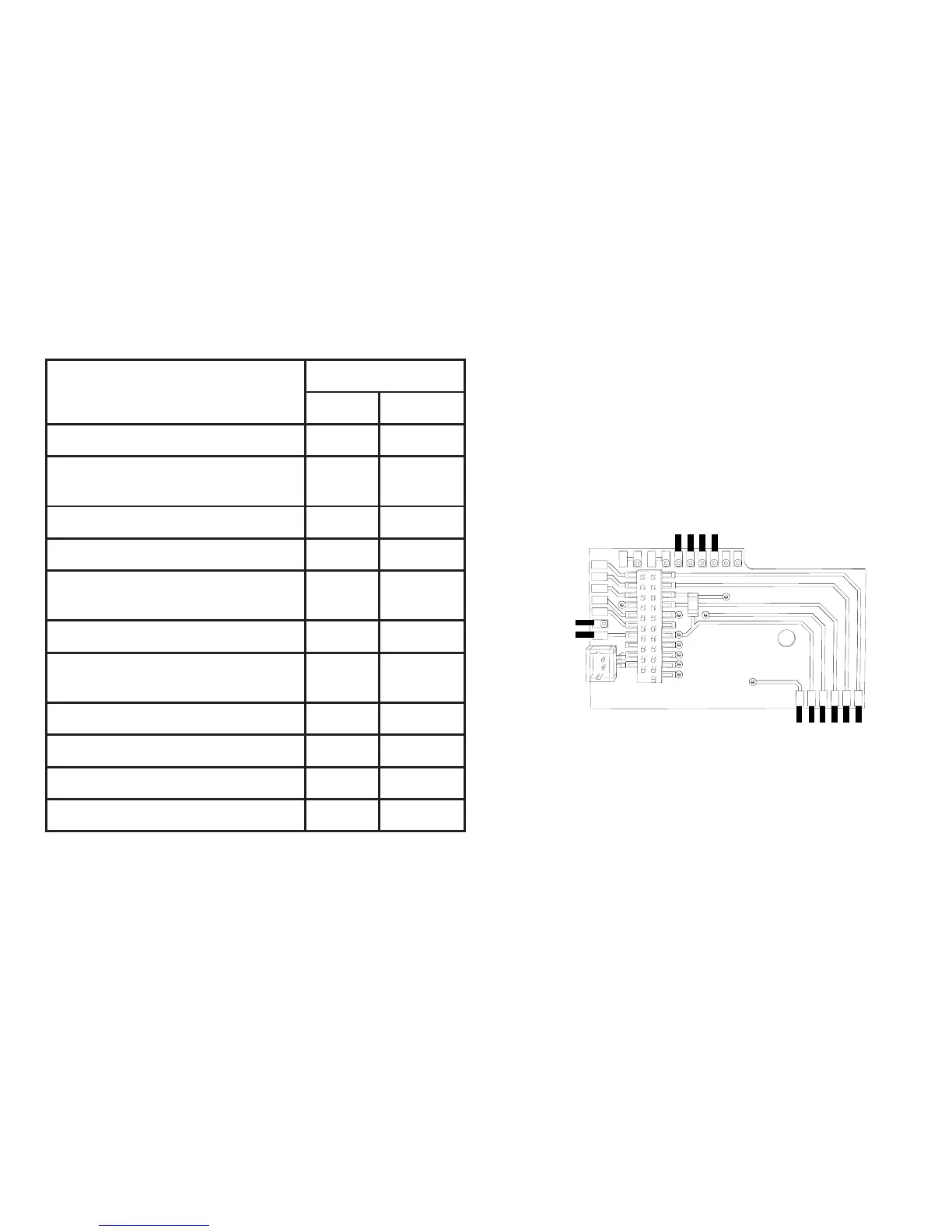

Halteplatte festschrauben, Kabel entsprechend an die
Anschlüsse von Motor, Schleifer und eventuellen Funktionen
löten.
Kabelfarben entsprechen dem Märklin-Standard,
Vergleichstabelle zu NEM siehe Tabelle.
orange
gelb
grau
orange
blau
grün
braun
rot
braun/rot braun/grün braun/gelb braun/weiß
Bezeichnung Kabelfarbe
NEM Märklin
Motoranschluss 2 grau blau
2Leiter Stromabnahme Gleis links
3Leiter Stromabnahme Gleis außen
schwarz braun
Beleuchtung vorn weiß grau
Funktion 1 grün braun/rot
Gemeinsamer Leiter für
Beleuchtung
blau orange
Beleuchtung hinten gelb gelb
2Leiter Stromabnahme Gleis rechts
3Leiter Stromabnahme Gleis Mitte
rot rot
Motoranschluss 1 orange grün
Aux 2 (physikalischer Ausgang) violett braun/grün
Aux 3 (physikalischer Ausgang) braun/gelb
Aux 4 (physikalischer Ausgang) braun/weiß
Gegenüberstellung der Kabelfarben
