5
Decoder-Einbau 60942 oder 60962
Vor dem Einbau ist die Lokomotive auf einwandfreie mecha-
nische und elektrische Funktion zu prüfen. Gegebenenfalls
muss die Lokomotive vor dem Umbau repariert werden.
Fahrzeuge ohne Schnittstelle
Löten Sie zuerst die Kabel an den Stromabnehmern (Schlei-
fer), Motor und der Beleuchtung ab. Danach bauen Sie den
alten Decoder oder Umschalter aus. Positionieren Sie den
neuen Decoder, löten Sie die Kabel gemäß nebenstehendem
Schema an.
Ist die Beleuchtung direkt auf die Fahrzeugmasse geführt,
empfehlen wir, diese gegenüber der Fahrzeugmasse zu
isolieren. Verwenden Sie dazu die Steckfassung E604180
und die Glühlampe E610080. Damit erreichen Sie eine
flackerfreie Beleuchtung.
Ist Ihr Fahrzeug mit LED Beleuchtung ausgestattet, müssen
unbedingt Vorwiderstände eingebaut werden. Die Vorwi-
derstände sind je nach Strom und Bauform unterschiedlich.
Ermitteln Sie die richtigen Werte für Ihre LED. Fragen Sie
hierzu gegebenenfalls Ihren Fachhändler.
Wollen Sie Ihr Fahrzeug nachträglich mit LED beleuchten,
sind die Kathoden (-) der LED mit dem Lichtausgang zu
verbinden. Vorwiderstand nicht vergessen! Die Anoden (+)
sind an den gemeinsamen Leiter (blau) anzuschließen.
Der gemeinsame Rückleiter (blau) darf nicht mit der Fahr-
zeugmasse verbunden werden.
Die Vorgehensweise ist für den Decoder 60962 und für die
Schnittstellenplatine aus dem Set 60942 identisch.
Bitte beachten Sie jedoch unbedingt die jeweiligen Hinwei-

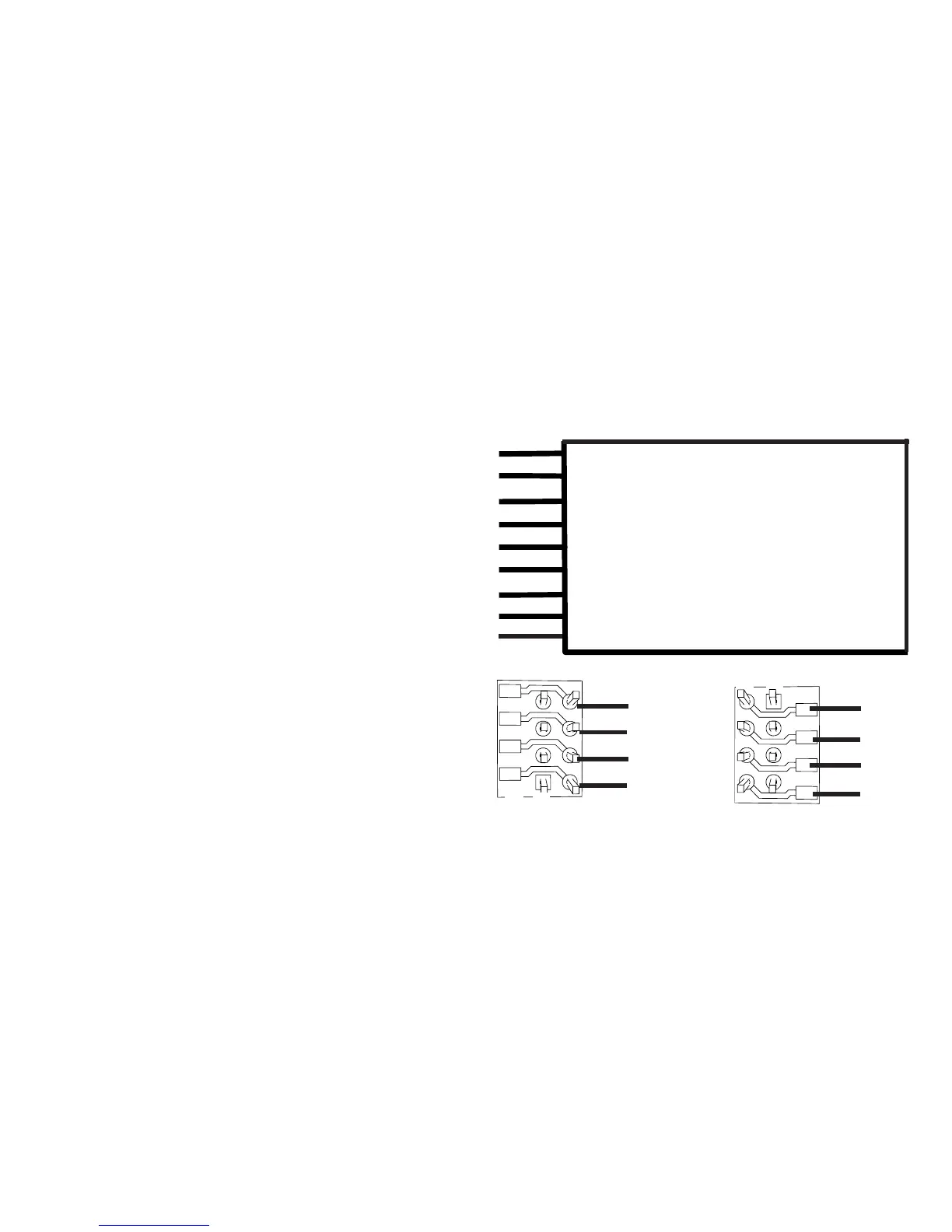

grau Motoranschluss 2
schwarz Stromabnahme links
weiß Beleuchtung vorn
grün Funktion 1
blau Gemeinsamer Leiter für Beleuchtung
gelb Beleuchtung hinten
rot Stromabnahme rechts (Mittelschleifer)
orange Motoranschluss 1
violett Funktion 2
60962
Beachten Sie, dass die Kabelfarben am Decoder der NEM
Norm entsprechen. Eine Gegenüberstellung des Märklin-
Farbschemas finden Sie nachfolgend (Seite 6).
1
1
8
8
Lötpads oben
Lötpads unten
8 rot
7 blau
6 weiß
5 grau
4 schwarz
3 grün
2 gelb
1 orange
Fahrzeuge mit NEM Schnittstelle 8 polig.
Löten Sie gemäß obiger Zeichnung die Kabel an die
entsprechenden Lötpads an. Stecken sie den Stecker in die
Schnittstelle, Positionierung beachten.
Hinweise zur Beleuchtung siehe Decoder 60942.
se zu den Kabelfarben.
