5

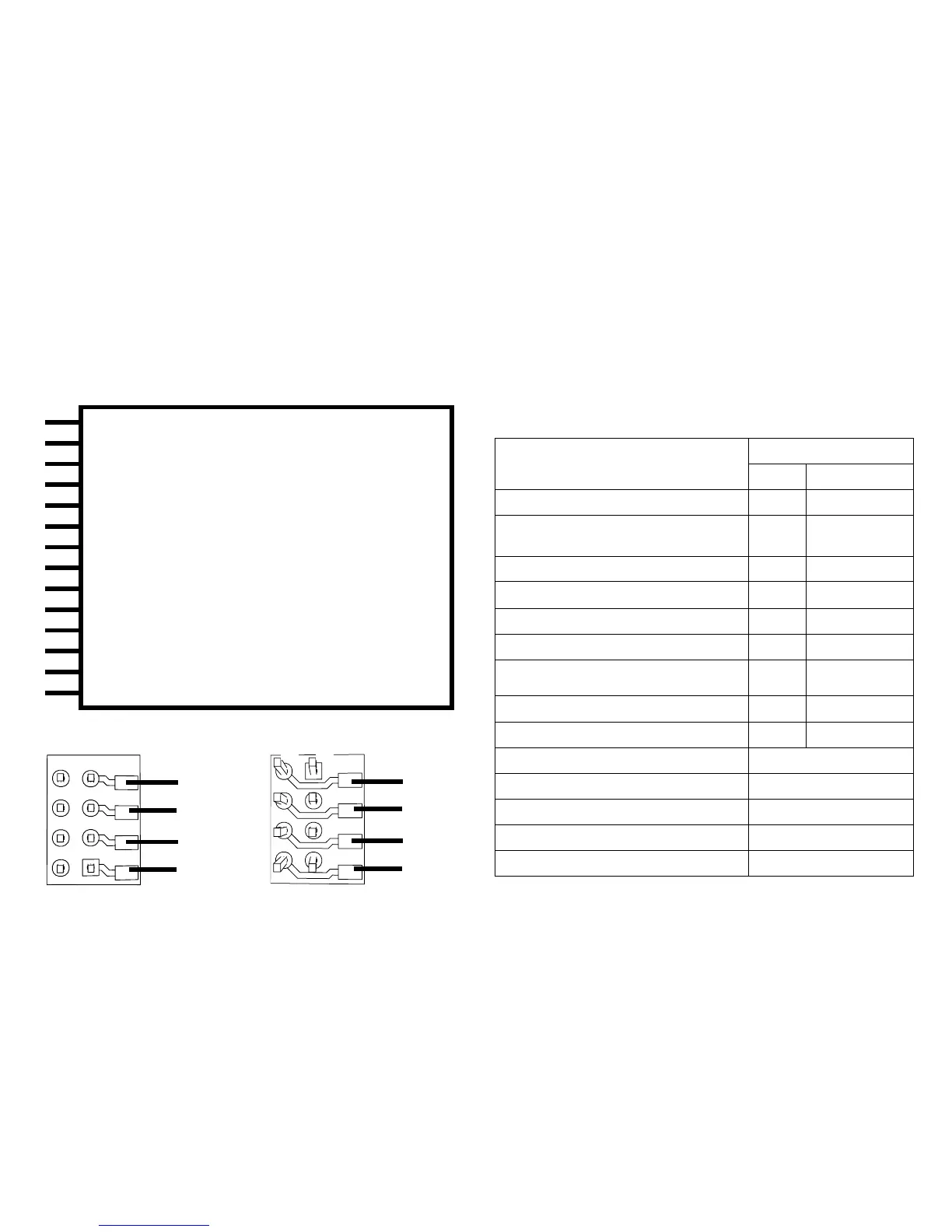

Fordon med 8-polig NEM-kontakt.
Följ ovanstående schema och löd fast kablarna vid respektive
lödpunkt. Var noggrann med att kontakten sätts i åt rätt håll.
Beträffande belysning: Se dekoder 60972/60982.
60982
Observera att dekoderns kabelfärger följer NEM-normen. Om-
vandlingsschema för motsvarande färger i Märklins färgschema
visas här intill.
1
1
8
8
Ovansidans lödpunkter
Undersidans lödpunkter
8 röd
7 blå
6 vit
5 grå
4 svart
3 grön
2 gul
1 orange
grå Motoranslutning 2
svart Strömupptagning räls vänster
vit Belysning fram
grön Aux 1 Fysisk utgång
blå Gemensam ledare för belysning
gul Belysning bak
röd Strömupptagning höger (släpsko)
orange Motoranslutning 1
violett Aux 2 Fysiska utgång
blå markerad orange IN1 (programmerare)
blå markerad gul IN2 (programmerare)
blå markerad svart GND decoder jord (programmerare)
violett markerad gul Aux 3 Fysisk utgång
violett markerad vit Aux 4 Fysisk utgång
Beteckning
Kabelfärg
NEM Märklin
Motoranslutning 2 grå blå
2-ledare strömupptagning vänster räl
3-ledare strömupptagning yttre räler
svart brun
Belysning fram vit grå
Aux 1 (fysisk utgång) grön brun/röd
Gemensam ledare för belysning blå orange
Belysning bakt gul gul
2-ledare strömupptagning höger räl
3-ledare strömupptagning mitt-rä
röd röd
Motoranslutning 1 orange grön
Aux 2 (fysisk utgång) lila brun / grön
IN1* (programmerare) blå / markerad orange
IN2 * (programmerare) blå / markerad gul
GND* decoder-jord (programmerare) blå / markerad svart
Aux 3 (fysisk utgång) lila / markerad gul
Aux 4 (fysisk utgång) lila / markerad vit
Omvandlingsschema för kabelfärgerna
* Används för närvarande endast av Programmeraren
