Installation du décodeur
Avant l’installation, il convient de vérifier le fonctionnement
mécanique et électrique irréprochable de la locomotive. Le
cas échéant, il convient de réparer la locomotive avant de
procéder à la transformation.
Véhicules sans interface
Commencez par dessouder les câbles au niveau des pan-
tographes (sabot de contact), du moteur et de l’éclairage.
Vous démontez ensuite l’ancien décodeur ou l’inverseur.
Mettez en place le nouveau décodeur, soudez les câbles
conformément au schéma ci-contre.
Si l’éclairage est amené directement à la masse du véhi-
cule, nous recommandons de l’en isoler. Utilisez pour cela la
douille de connexion E604180 et la lampe à incandescence
E610080. Vous obtenez ainsi un éclairage sans scintillement.
Si votre véhicule est équipé d’un éclairage DEL, il est impé-
ratif d’installer des résistances série. Les résistances série
sont différentes en fonction du courant et de la configura-
tion. Déterminez les valeurs exactes pour vos DELs. Le cas
échéant, consultez à ce sujet votre commerçant spécialisé.
Si, ultérieurement vous souhaitez éclairer votre véhicule de
DELs, il conviendra de relier les cathodes (-) des DELs avec
la sortie éclairage. Ne pas oublier la résistance série ! Les
anodes (+) doivent être raccordées au conducteur (bleu)
commun.
Le conducteur de retour (bleu) commun ne doit pas être
relié à la masse du véhicule.
La manière de procéder est la même pour le décodeur 60982
et pour la platine d’interface de l’ensemble 60972.
Veuillez toutefois respecter impérativement les indications
respectives se rapportant aux couleurs des câbles.

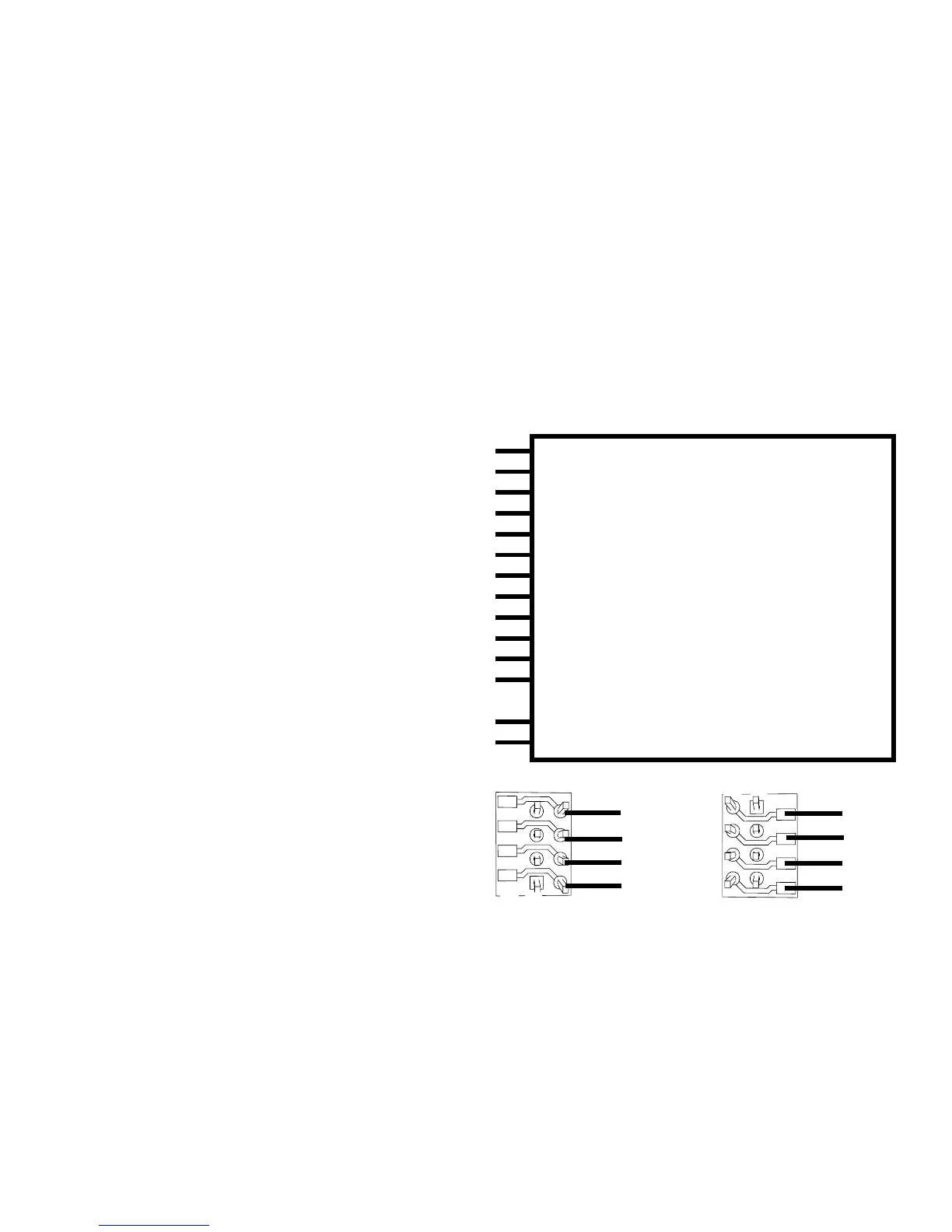

60982
Veuillez noter que les couleurs des câbles sur le décodeur
correspondent aux normes NEM.
grise Sortie moteur 2
noire Courant continu (DC gauche, AC extérieur)
blanche Eclairage avant
vert Aux 1 sortie physique
bleu Conducteur commun pour l’éclairage
jaune Eclairage arrière
rouge Courant continu (DC droite Centre AC)
orange Sortie moteur 1
pourpre Aux 2 sortie physique
bleu Marquage orange IN1
(Programmateur)
bleu Marquage jaune IN2 (Programmateur)
bleu Marquage noir GND décodeur masse
(
Programmateur)
pourpre Marquage jaune Aux 3 sortie physique
pourpre Marquage blanc Aux 4 sortie physique
1
1
8
8
Pastilles de soudure haut
Pastilles de soudure inférieur
8 rouge
7 bleu
6 blanche
5
grise
4 Noir
3 vert
2 jaune
1 orange
