6
60972
Visser à fond la platine de support, souder le câble de
manière appropriée aux raccordements du moteur, du sabot
de contact et d’éventuelles fonctions.
Les couleurs des câbles correspondent au standard Märklin,
voir tableau comparatif sur les normes NEM.
Si l’éclairage est assuré au moyen du conducteur de
retour par l’intermédiaire de la masse du véhicule, des
scintillements pourront affecter, dans une certaine mesure,
l’éclairage. Si on juge ce phénomène indésirable, l’éclairage
doit être isolé. Nous recommandons de remplacer la lampe
à incandescence par la douille de connexion 604180 et par la
Véhicules avec une interface NEM à 8 pôles.

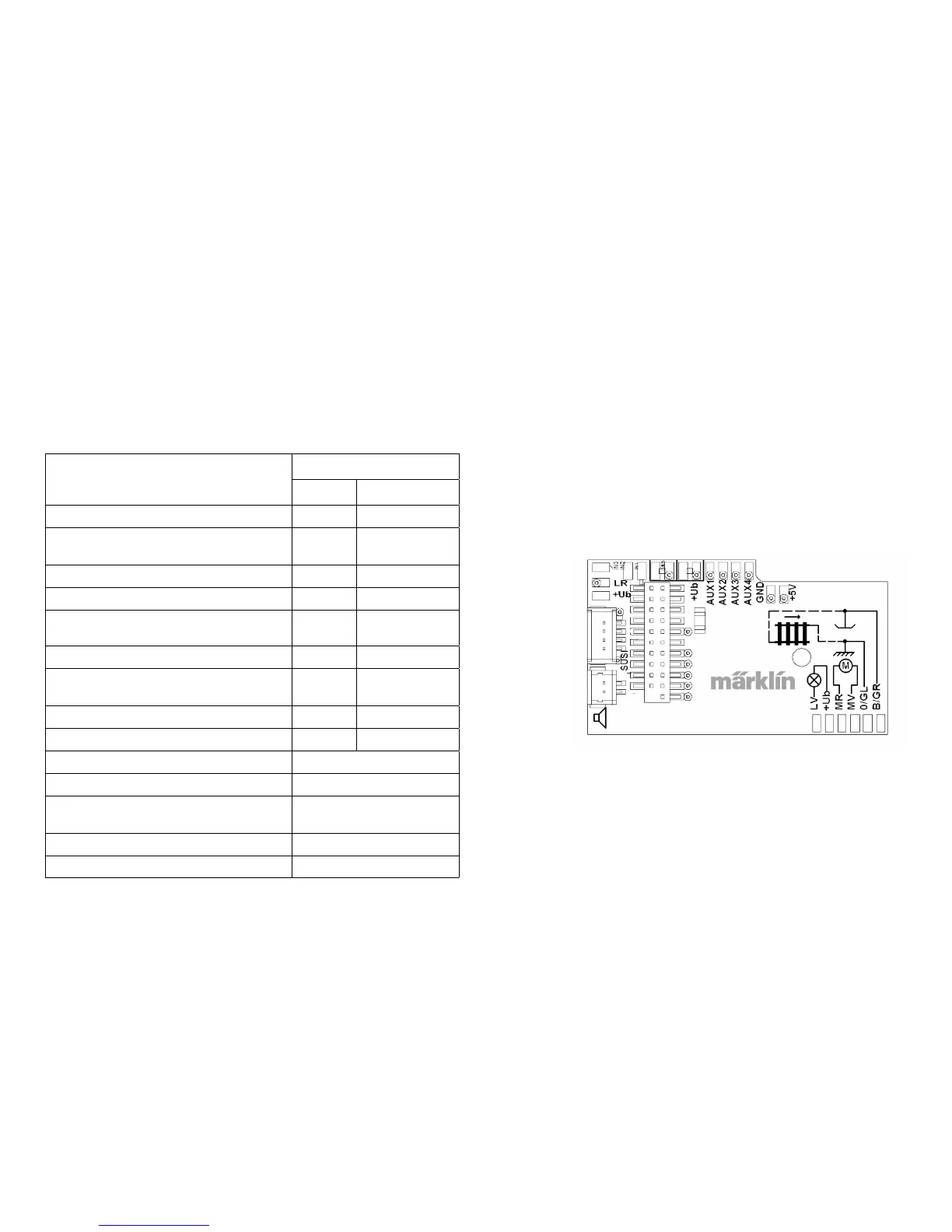

Conformément au dessin ci-dessus, soudez les câbles aux
pastilles de soudure correspondantes. En chez la che mâle
dans l’interface ; respectez le positionnement.
Instructions pour les éclairer le décodeur 60972.
Désignation
Couleur des câbles
NEM Märklin
Sortie moteur 2 grise bleue
Courant continu (DC gauche.
AC extérieur)
noire marron
Eclairage avant blanche grise
Aux 1
(sortie physique) vert marron/rouge
Conducteur commun pour
l’éclairage
bleu orange
Eclairage arrière jaune jaune
Courant continu (DC droite.
Centre AC)
rouge rouge
Sortie moteur 1 orange vert
Aux 2
(sortie physique) violet marron/ vert
IN1* (Programmateur) bleu / marquage orange
IN2 * (Programmateur) bleu / marquage jaune
GND* Decoder Masse
(Programmateur)
bleu / marquage noir
Aux 3
(sortie physique) violet / marquage jaune
Aux 4
(sortie physique) violet / marquage blanc
Mise en parallèle des couleurs des câbles
* Utilisés actuellement uniquement pour le programmateur
jaune
orange
grise
orange
bleu
vert
marron
rouge
orange
orange
marron/rouge
marron/ vert
marron/jaune
marron/blanche
Interface SUSI
