24
60982
Bemærk, at dekodernes kabelfarver er i overensstemmelse
med NEM-normen. I det følgende ses en sammenligning med
Märklins farveskema.

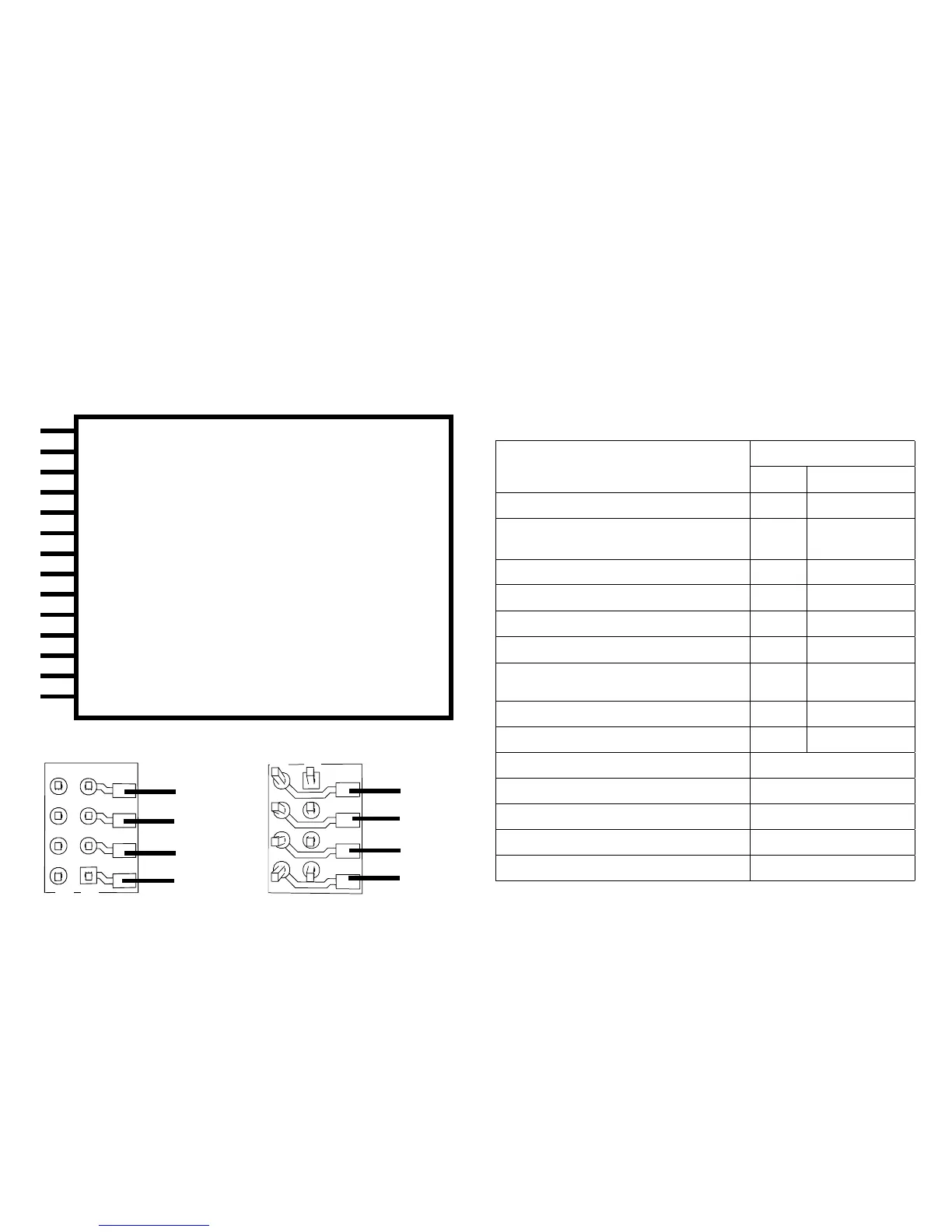

Køretøjer med NEM-grænseflade 8-polet
Lod ledningerne fast på loddepladerne iht. tegningen ovenfor.
Sæt stikkene i grænseaden. Bemærk placeringen.
Se dekoder 60972/60982 for oplysninger om belysning.
Betegnelse
Kabelfarve
NEM Märklin
Motortilslutning 2 grå blå
2leder strømaftag. skinne venstre
3leder strømaftag. skinne ude
sort brun
Belysning for hvid grå
Aux 1 (fysisk udgang) grøn brun/rød
Fælles leder til belysning blå orange
Belysning bag gul gul
2leder strømaftag. skinne højre
3leder strømaftag. skinne midt
rød rød
Motortilslutning 1 orange grøn
Aux 2 (fysisk udgang) violet brun / grøn
IN1* (programmer) blå / markering orange
IN2 * (programmer) blå / markering gul
GND* decodermasse (Programmer) blå / markering sort
Aux 3 (fysisk udgang) violet / markering gul
Aux 4 (fysisk udgang) violet / markering hvid
Sammenligning af kabelfarverne
*anvendes aktuelt kun til programmeren
1
1
8
8
Loddeplader oppe
Loddeplader nede
4 sort
3 grøn
2 gul
1 orange
8 rød
7 blå
6 hvid
5 grå
grå Motortilslutning 2
sort Strømaftagelse venstre
hvid Belysning foran
grøn Aux 1 fysisk udgang
blå Fælles leder til belysning
gul Belysning bagpå
Rød Strømaftagelse højre (mellemsliber)
orange Motortilslutning 1
violet Aux 2 fysisk udgang
blå markering orange IN1 (programmer)
blå markering gul IN2 (programmer)
blå markering sort decoder masse (Programmer)
violet markering gul Aux 3 fysisk udgang
violet markering hvid Aux 4 fysisk udgang
