Fahrzeuge mit NEM Schnittstelle 8 polig.

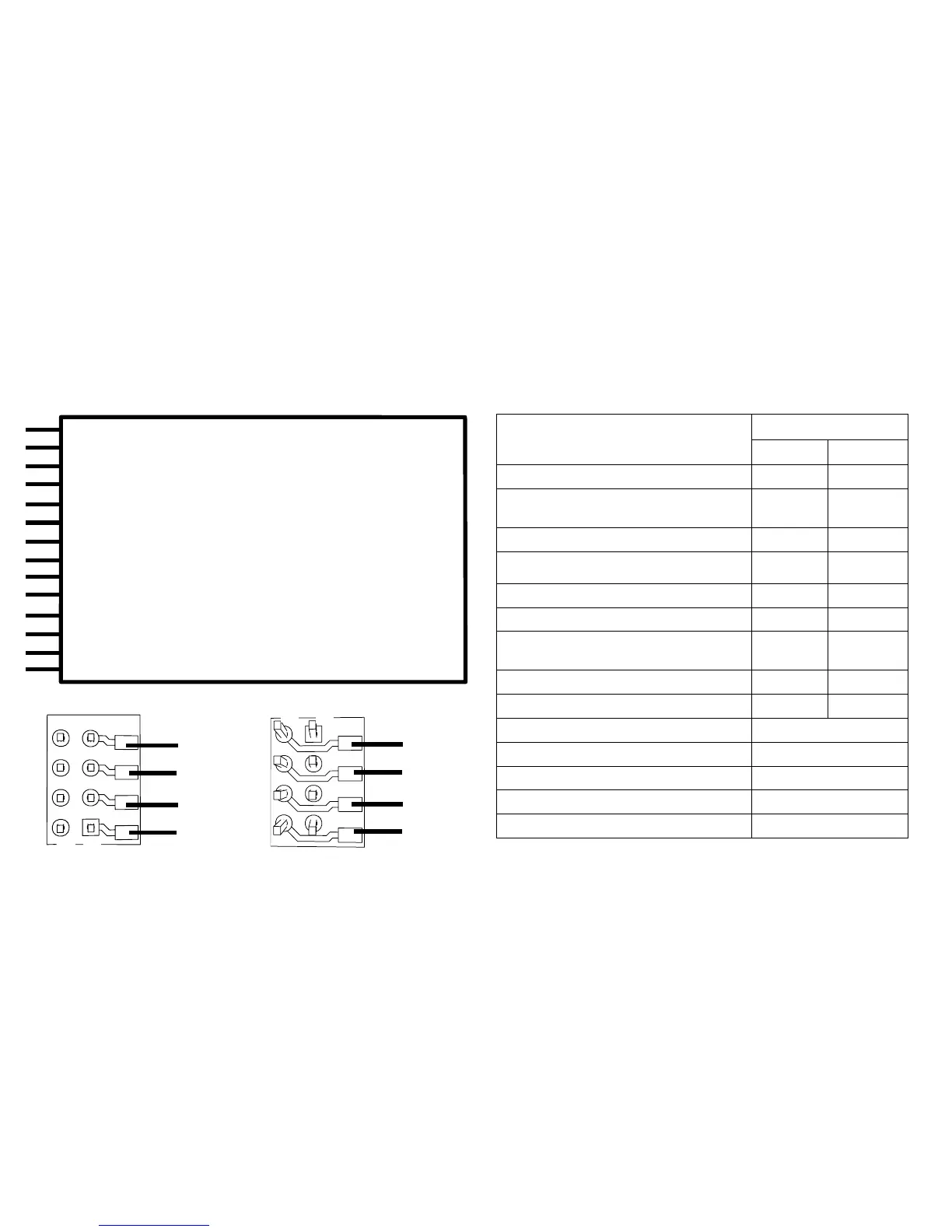

Löten Sie gemäß obiger Zeichnung die Kabel an die entspre-
60982
Beachten Sie, dass die Kabelfarben am Decoder der NEM Norm
entsprechen. Eine Gegenüberstellung des Märklin-Farbschemas
nden Sie nachfolgend.
grau Motoranschluss 2
schwarz Stromabnahme links
weiß Beleuchtung vorn
grün Aux 1 Physikalische Ausgang
blau Gemeinsamer Leiter für Beleuchtung
gelb Beleuchtung hinten
rot Stromabnahme rechts (Mittelschleifer)
orange Motoranschluss 1
violett Aux 2 Physikalische Ausgang
blau Markierung orange IN1 (Programmer)
blau Markierung gelb IN2 (Programmer)
violett Markierung gelb Aux 3 Physikalische Ausgang
violett Markierung weiß Aux 4 Physikalische Ausgang
blau Markierung schwarz GND Decoder Masse (Programmer)
Gegenüberstellung der Kabelfarben
Bezeichnung Kabelfarbe
NEM Märklin
Motoranschluss 2 grau blau
2Leiter Stromabnahme Gleis links
3Leiter Stromabnahme Gleis außen
schwarz braun
Beleuchtung vorn weiß grau
Aux 1 (physikalischer Ausgang) grün braun/rot
Gemeinsamer Leiter für Beleuchtung blau orange
Beleuchtung hinten gelb gelb
2Leiter Stromabnahme Gleis rechts
3Leiter Stromabnahme Gleis Mitte
rot rot
Motoranschluss 1 orange grün
Aux 2 (physikalischer Ausgang) violett braun/grün
IN1* (Programmer) blau / Markierung orange
IN2 * (Programmer) blau / Markierung gelb
GND* Decoder Masse (Programmer) blau Markierung schwarz
Aux 3 (physikalischer Ausgang) violett / Markierung gelb
Aux 4 (physikalischer Ausgang) violett / Markierung weiß
* werden derzeit nur für den Programmer verwendet
chenden Lötpads. Stecken sie den Stecker in die Schnittstelle,
Positionierung beachten.
Hinweise zur Beleuchtung siehe Decoder 60972.
1
1
8
8
Lötpads oben
Lötpads unten
8 rot
7 blau
6 weiß
5 grau
4 schwarz
3 grün
2 gelb
1 orange
