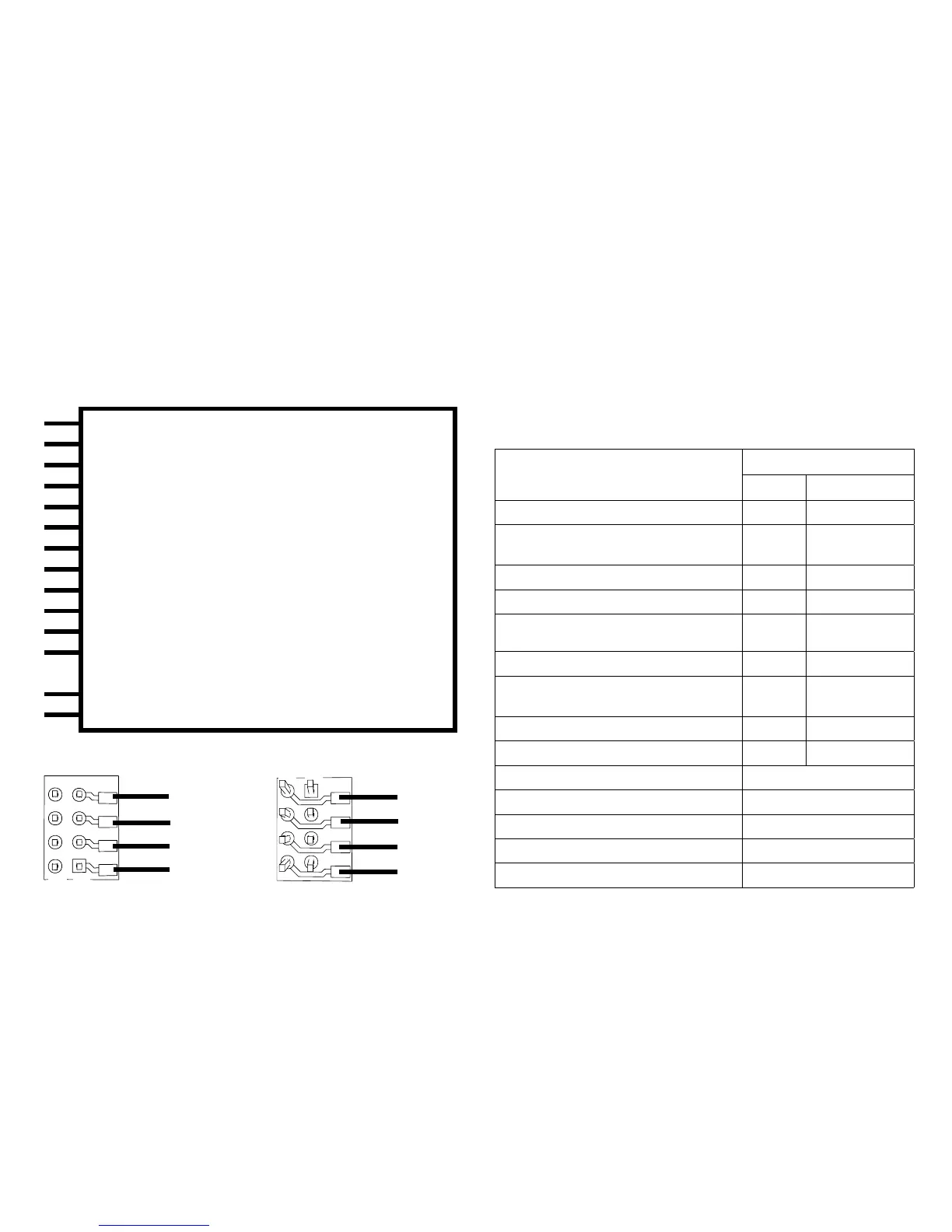

Let op de draadkleuren van de decoder. Deze zijn volgens
de NEM-norm. Een vergelijkingstabel t.o.v. het Märklin
kleurenschema vindt u hiernaast.
1
1
8
8
Soldeer velden bovent
Soldeer velden hieronder
8 rood
7 blauw
6 wit
5 grijs
4 zwart
3 groen
2 geel
1 oranje
Voertuigen met 8 polige NEM stekker.
Soldeer volgens de bovenstaande tekening de draden op de
desbetreffende soldeer velden. Steek de decoder in de stek-
ker, let op de juiste positie.
Informatie over de verlichting te zien decoder 60972.
grijs Motoruitgang 2
zwart stroomopname linker railstaaf
wit Verlichting voor
groen Aux 1 fysieke uitgang
blauw Gemeenschappelijke retour voor verlichting
geel Verlichting achter
rood stroomopname rechterzijde middenrail
oranje Motoruitgang 1
paars Aux 2 fysieke uitgang
blauw markering oranje IN1 (Programmer)
blauw markering geel IN2 (Programmer)
blauw markering zwart GND decoder massa
(Programmateur)
paars markering geel Aux 3 fysieke uitgang
paars Marquage blanc Aux 4 fysieke uitgang
Omschrijving
Draadkleur
NEM Märklin
Motoruitgang 2 grijs blauw
2-rail stroomopname linker railstaaf
3-rail stroomopname rechter railstaaf
zwart bruin
Verlichting voor wit grijs
Fonction 1
groen marron/rouge
Gemeenschappelijke retour voor
verlichting
blauw oranje
Verlichting achter geel geel
2-rail stroomopname rechter railstaaf
3-rail stroomopname middenrail
rood rood
Motoruitgang 1 oranje groen
Aux 2 (fysieke uitgang) paars bruin / groen
IN1* (Programmer) blauw / markering oranje
IN2 * (Programmer) blauw / markering geel
GND* decoder massa (Programmer) blauw / markering zwart
Aux 3
(fysieke uitgang) paars / markering geel
Aux 4
(fysieke uitgang) paars / markering wit
Vergelijkingstabel voor de draadkleuren
* worden op dit moment alleen voor de Programmer gebruikt
