Marmitek Connect TS21 - Linke Seite; Rechte Seite; Rückseite; 7 Schaltplan

© MARMITEK
12

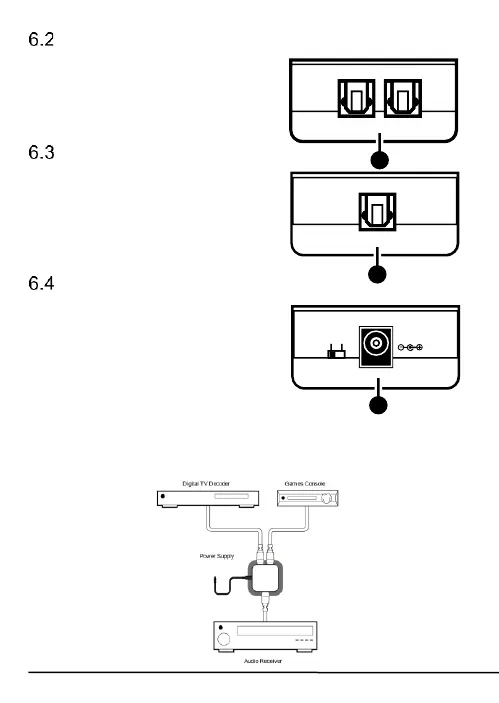

Linke Seite
1. Optical In: Schließen Sie Ihre
Audioquellen mit einem
optischen (Toslink) Audio-
Digitalkabel (nicht enthalten) an
diese Eingänge an.
Rechte Seite
1. Optical Out: Schließen Sie
Ihren Audioverstärker oder Ihre
aktiven Lautsprecher mit einem
optischen (Toslink) Audio-
Digitalkabel (nicht enthalten) an
diesen Ausgang an.
Rückseite
1. DC 5V: Schließen Sie den
Speisungsadapter (enthalten)
an und verbinden Sie ihn mit der
Steckdose.
2. Input: Mit dieser Taste wählen
Sie aus, welcher Audioeingang
zum AudioAusgang geschaltet
wird.
7 Schaltplan
AIN
B
1
OPTIC ALOUT
1
DC 5V
A B
1
