Marmitek Connect TS21 - Aansluitschema; Achterzijde; Linkerzijde; Rechterzijde

© MARMITEK
36

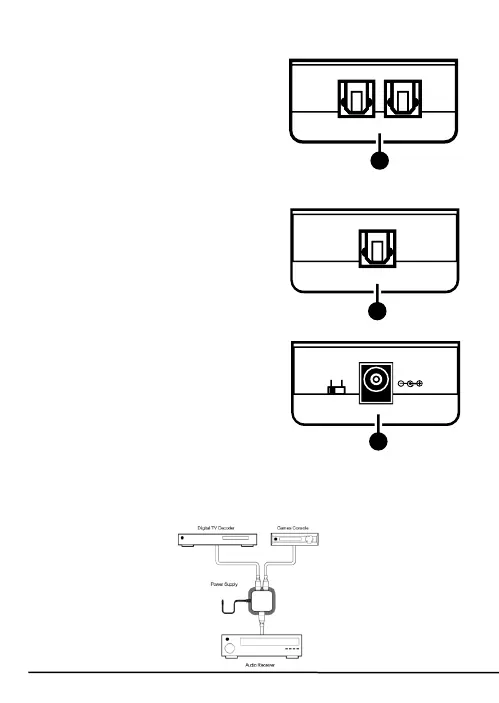

6.2 Linkerzijde
1. Optical In: Sluit uw audio
bronnen aan op deze ingangen
met een optische (Toslink)
digitale audio kabel (niet
meegeleverd).
6.3 Rechterzijde
1. Optical Out: Sluit uw audio
versterker of actieve speakers
aan op deze uitgang met een
optische (Toslink) digitale audio
kabel (niet meegeleverd).
6.4 Achterzijde
1. Input: Selecteer met deze
knop welke audio ingang wordt
geschakeld naar de audio
uitgang.
2. DC 5V: Sluit de
voedingsadapter (meegeleverd)
aan en steek deze in het
stopcontact.
7 Aansluitschema
AIN B
1
OPTIC ALOUT
1
DC 5V
A B
1
