6.2 Côté gauche
1. Entrée optique : Connectez
vos sources audio à ces entrées
avec un câble audio numérique
optique (Toslink) (non fourni).
6.3 Côté droit
1. Sortie optique : Connectez
votre amplificateur audio ou vos
haut-parleurs actifs à cette
sortie avec un câble audio
numérique optique (Toslink)
(non fourni).
6.4 Face arrière
1. DC 5V: Connectez
l'adaptateur secteur (fourni) et
branchez-le dans la prise de
courant.
2. Entrée : Sélectionnez avec ce
bouton l'entrée audio qui doit
être connectée à la sortie audio.

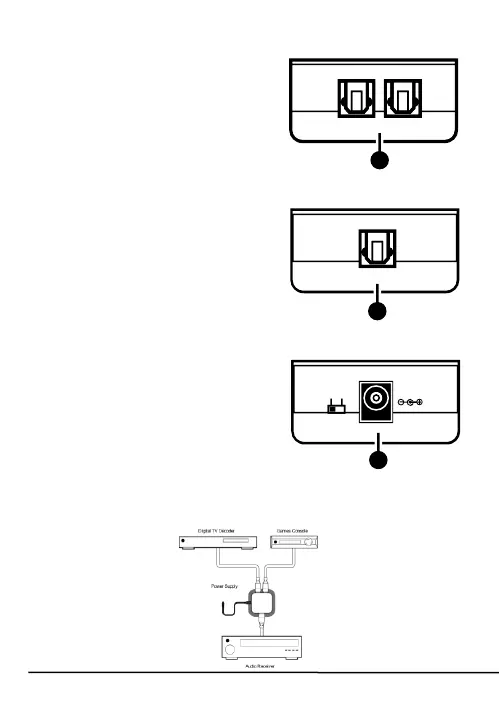

7 Schéma de connexion
AIN
B
1
OPTICALOUT
1
DC 5V
A B
1
