Marmitek Connect TS21 - Lato Destro; Lato Posteriore; Lato Sinistro; Schema DI Collegamento

© MARMITEK
30

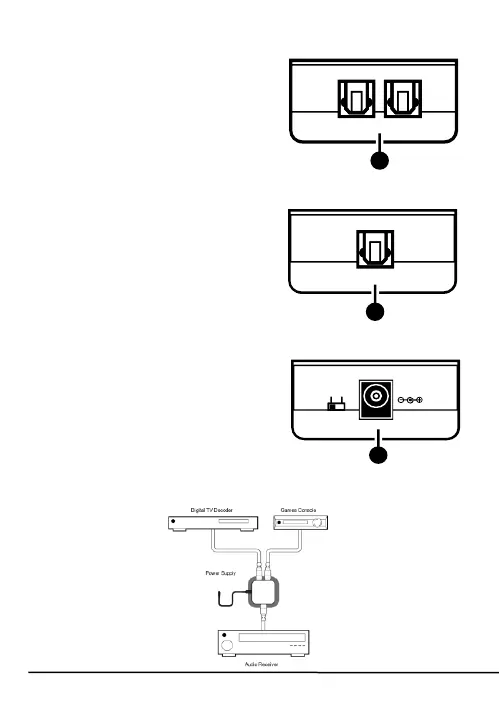

6.2 Lato sinistro
1. Optical In: collegare gli
apparecchi sorgenti audio a
questi ingressi tramite un cavo
audio digitale ottico (Toslink)
(non fornito in dotazione).
6.3 lato destro
1. Optical Out: collegare
l’amplificatore audio o gli
altoparlanti attivi a quest’uscita
tramite un cavo audio digitale
ottico (Toslink) (non fornito in
dotazione).
6.4 Lato posteriore
1. DC 5V: collegare l’adattatore
di alimentazione (fornito) e
inserirlo nella presa di corrente.
2. Input: selezionare con questo
tasto quale ingresso audio è
commutato all’uscita audio.
7 Schema di collegamento
AIN B
1
OPTIC ALOUT
1
DC 5V
A B
1
