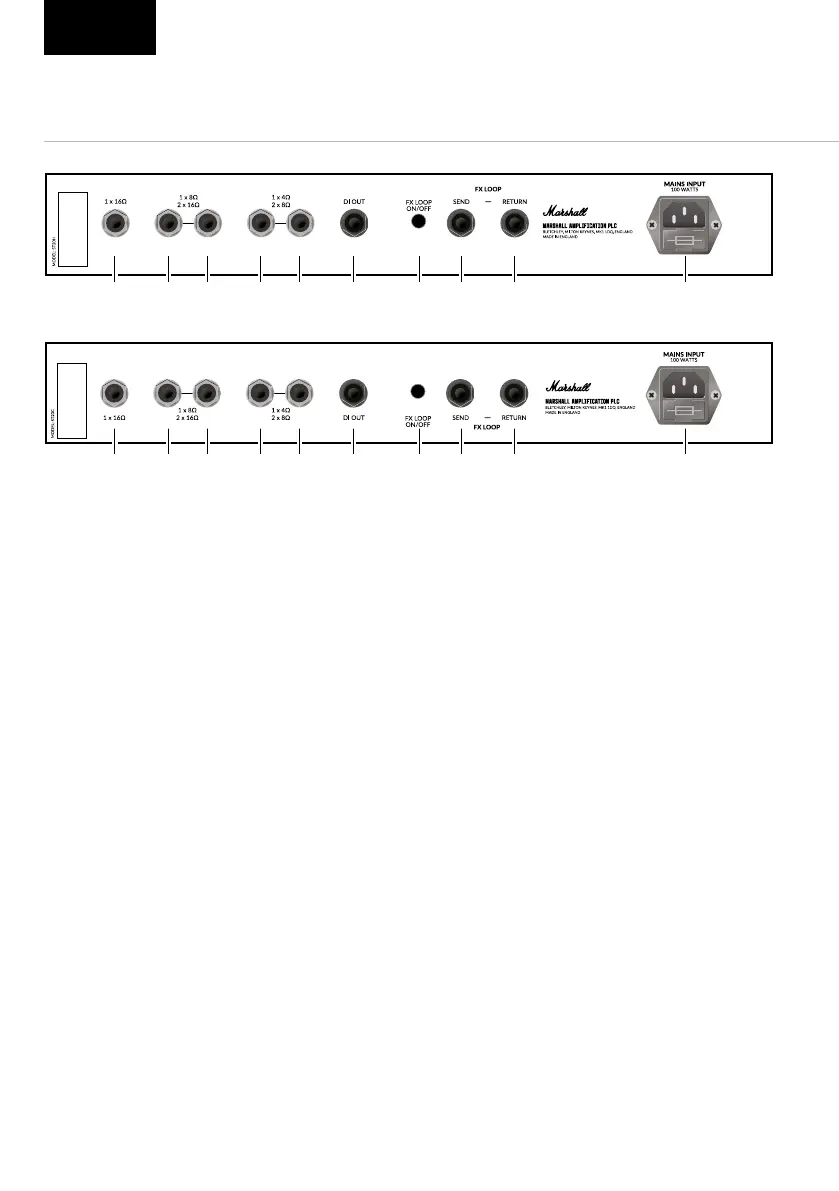

FUNCIONES DEL PANEL TRASERO
1. SALIDA DE ALTAVOCES
Toma de 1/4” para conectar un altavoz de 16
ohmios.
2. SALIDA DE ALTAVOCES
Toma de 1/4” para conectar un altavoz de 8
ohmios. Debe ulizarse conjuntamente con la
toma 3 para conectar 2 pantallas de 16 ohmios.
3. SALIDA DE ALTAVOCES
Toma de 1/4” para conectar un altavoz de 8
ohmios. Debe ulizarse conjuntamente con la
toma 2 para conectar 2 pantallas de 16 ohmios.
4. SALIDA DE ALTAVOCES
Toma de 1/4” para conectar un altavoz de 4
ohmios. Debe ulizarse conjuntamente con la
toma 5 para conectar 2 pantallas de 8 ohmios.
5. SALIDA DE ALTAVOCES
Toma de 1/4” para conectar un altavoz de 4
ohmios. Debe ulizarse conjuntamente con la
toma 4 para conectar 2 pantallas de 8 ohmios.
Advertencia: Nunca se debe intentar conectar
más altavoces de los indicados por diseño. Las
combinaciones seguras son las que se indican
en este manual. Cualquier otra combinación
de altavoces puede forzar el amplicador y
provocar una avería en las válvulas.
Nota: No ulices nunca el amplicador sin un
altavoz que sirva como carga.
6. SALIDA DI
Conecta el amplicador a un disposivo de
grabación externo o a una mesa de mezclas
ulizando esta toma de salida.
Nota: La salida DI ene una emulación de
altavoces añadida.
7. CIRCUITO
Permite acvar y desacvar el circuito de
efectos del amplicador, de forma que, cuando
está desacvado, el circuito se rera por
completo del recorrido de la señal.
8. ENVÍO AL CIRCUITO DE EFECTOS
Envía la señal al circuito de efectos/equipo
externo.
9. RETORNO DEL CIRCUITO DE EFECTOS
Devuelve la señal del circuito de efectos/equipo
externo.
10. ENTRADA POWER (ALIMENTACIÓN)
Aquí debe conectarse el cable de alimentación
suministrado.
ST20C
7
654321 8 9 10
ST20H
7
654321 8 9 10
20
ESPAÑOL
