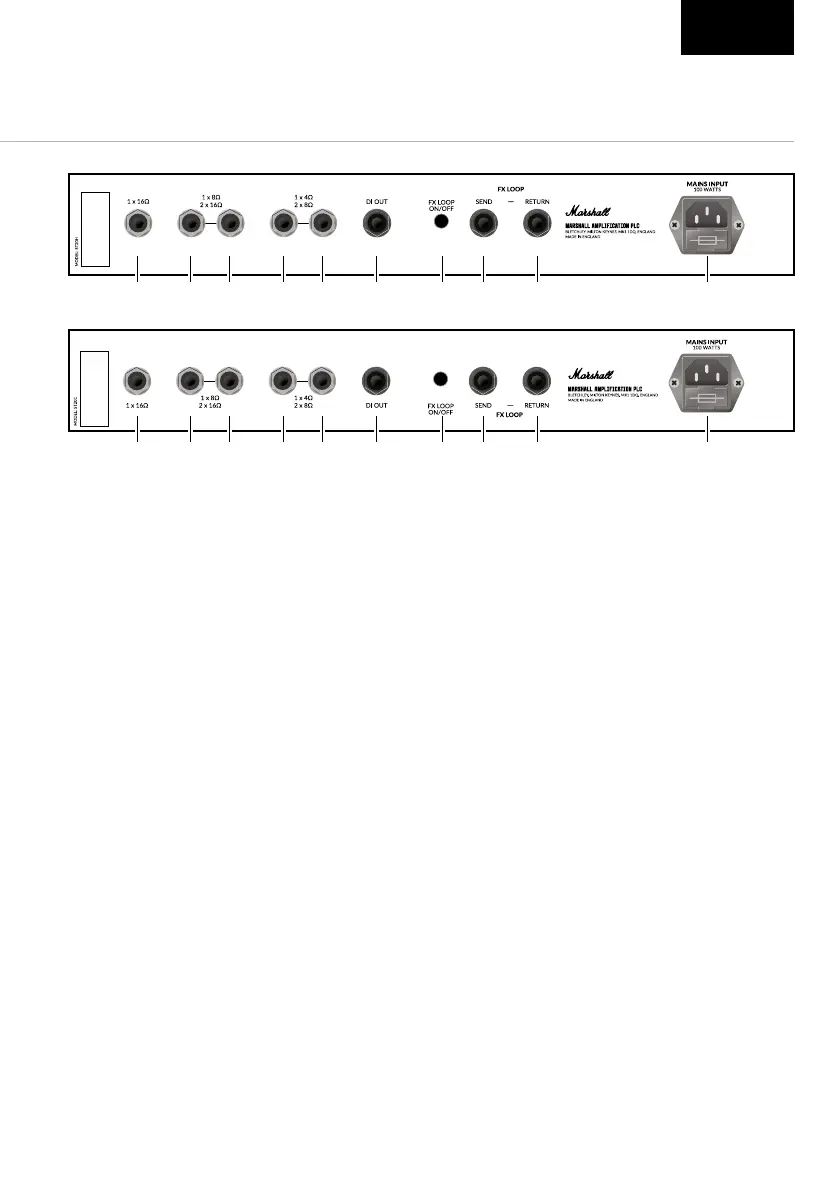

FUNÇÕES DO PAINEL TRASEIRO
1. SAÍDA DE FALANTES
Conector de 1/4” para conexão de falante de
16 Ohm.
2. SAÍDA DE FALANTES
Conector de 1/4” para conexão de falante de 8
Ohm - use este em conjunto com o conector 3
ao conectar 2 gabinetes de 16 Ohm.
3. SAÍDA DE FALANTES
Conector de 1/4” para conexão de falante de 8
Ohm - use este em conjunto com o conector 2
ao conectar 2 gabinetes de 16 Ohms.
4. SAÍDA DE FALANTES
Conector de 1/4” para conexão de falante de 4
Ohm - use este em conjunto com o conector 5
ao conectar 2 gabinetes de 8 Ohm.
5. SAÍDA DE FALANTES
Conector de 1/4” para conexão de falante de 4
Ohm - use este em conjunto com o conector 4
ao conectar 2 gabinetes de 8 Ohm.
Aviso: nunca tente conectar mais falantes que a
razão. As combinações seguras são as descritas
acima. Quaisquer outras combinações de falantes
podem estressar o amplicador de potência e
potencialmente levar a falha nas válvulas.
Nota: nunca use este amplicador sem uma
carga de falantes.
6. SAÍDA DI
Conecte seu amplicador a um disposivo de
gravação ou mesa de som usando este conector
de saída.
Nota: a saída DI possui simulação de falantes
adicionada.
7. CHAVE LOOP
Isto liga e desliga o loop de efeitos para
remover completamente o loop do caminho de
sinal quando desligado.
8. EFFECTS LOOP SEND
Envia o sinal para o loop de efeitos /
equipamento externo.
9. EFFECTS LOOP RETURN
Retorna o sinal de loop de efeitos ou
equipamento externo.
10. ENTRADA DE ENERGIA
O cabo de energia principal fornecido é
conectado aqui.
ST20C
7
654321 8 9 10
ST20H
7
654321 8 9 10
25
PORTUGUÊS
