Marshall Amplification STUDIO JTM ST20C User Manual

30

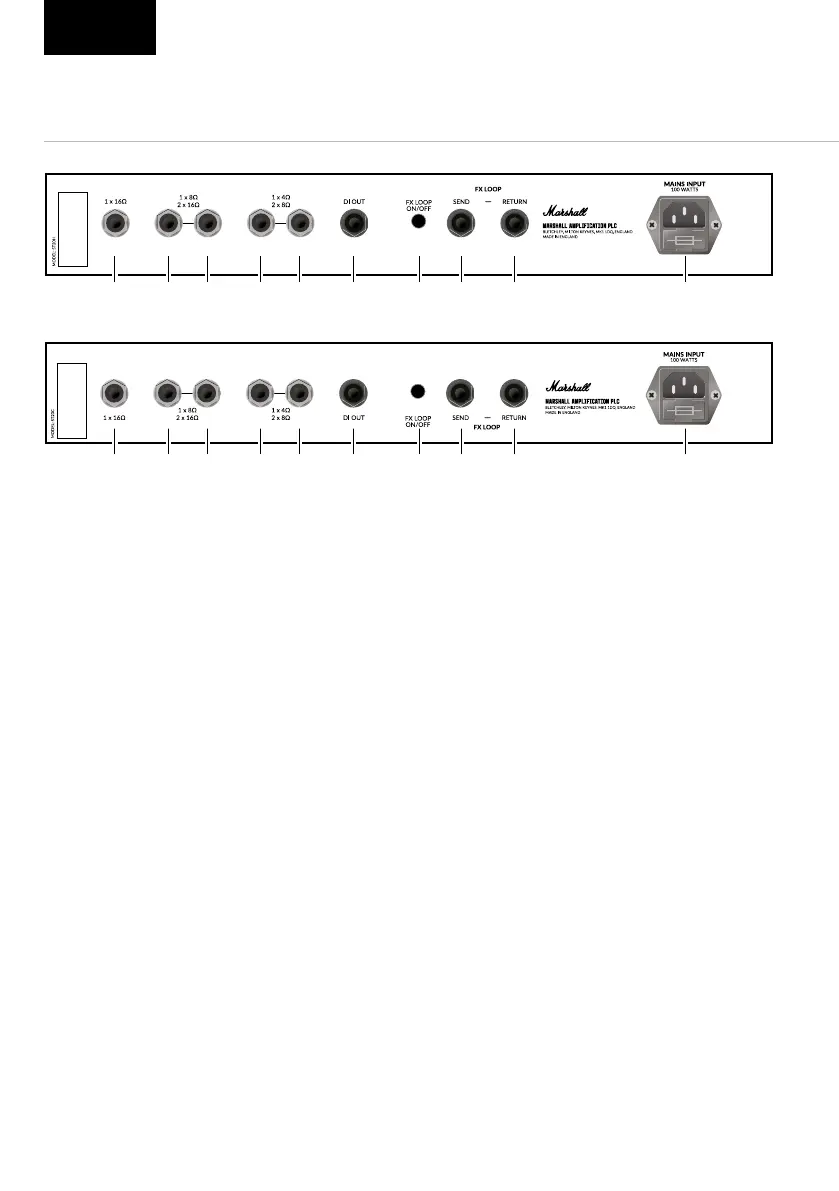

FUNZIONI DEL PANNELLO POSTERIORE
1. USCITA DIFFUSORE
Presa da 1/4” per la connessione del diusore
16 Ohm.
2. USCITA DIFFUSORE
Presa da 1/4” per la connessione del diusore
8 Ohm - usare questa pressa congiuntamente
alla presa 3 quando si conneono 2 cabinet da
16 Ohm.
3. USCITA DIFFUSORE
Presa da 1/4” per la connessione del diusore
8 Ohm - usare questa presa congiuntamente
alla presa 2 quando si conneono 2 cabinet da
16 Ohm.
4. USCITA DIFFUSORE
Presa da 1/4” per la connessione del diusore
4 Ohm - usare questa presa congiuntamente
alla presa 5 quando si conneono 2 cabinet da
8 Ohm.
5. USCITA DIFFUSORE
Presa da 1/4” per la connessione del diusore
4 Ohm - usare questa presa congiuntamente
alla presa 4 quando si conneono 2 cabinet
da 8 Ohm. Avvertenza: non tentare mai di
conneere più diusori di quelli previs. Le
combinazioni sicure sono quelle elencate nel
presente manuale. Qualsiasi altra combinazione
di diusori può stressare il nale di potenza e
causare potenzialmente il guasto della valvola.
Nota: non usare mai questo amplicatore senza
il carico del diusore.
6. USCITA DI
Conneere l’amplicatore a un disposivo di
registrazione o un sound desk esterno usando
questa presa di uscita. Nota: l’uscita DI ha
aggiunto l’emulazione degli altoparlan.
7. INTERRUTTORE LOOP
Ava o disava il loop ee dell’amplicatore,
rimuovendpo completamente il loop dal
percorso del segnale quando spento.
8. LOOP EFFETTI SEND
Invia il segnale al loop ee/apparecchiatura
esterna.
9. LOOP EFFETTI RETURN
Ritrasmee il segnale dal loop ee /
dall’apparecchiatura esterna.
10. INGRESSO DELL’ALIMENTAZIONE
Il cavo di alimentazione elerica fornito è
connesso qui.
ST20C
7
654321 8 9 10
ST20H
7
654321 8 9 10
ITALIANO
