— FR-10 —
Montage

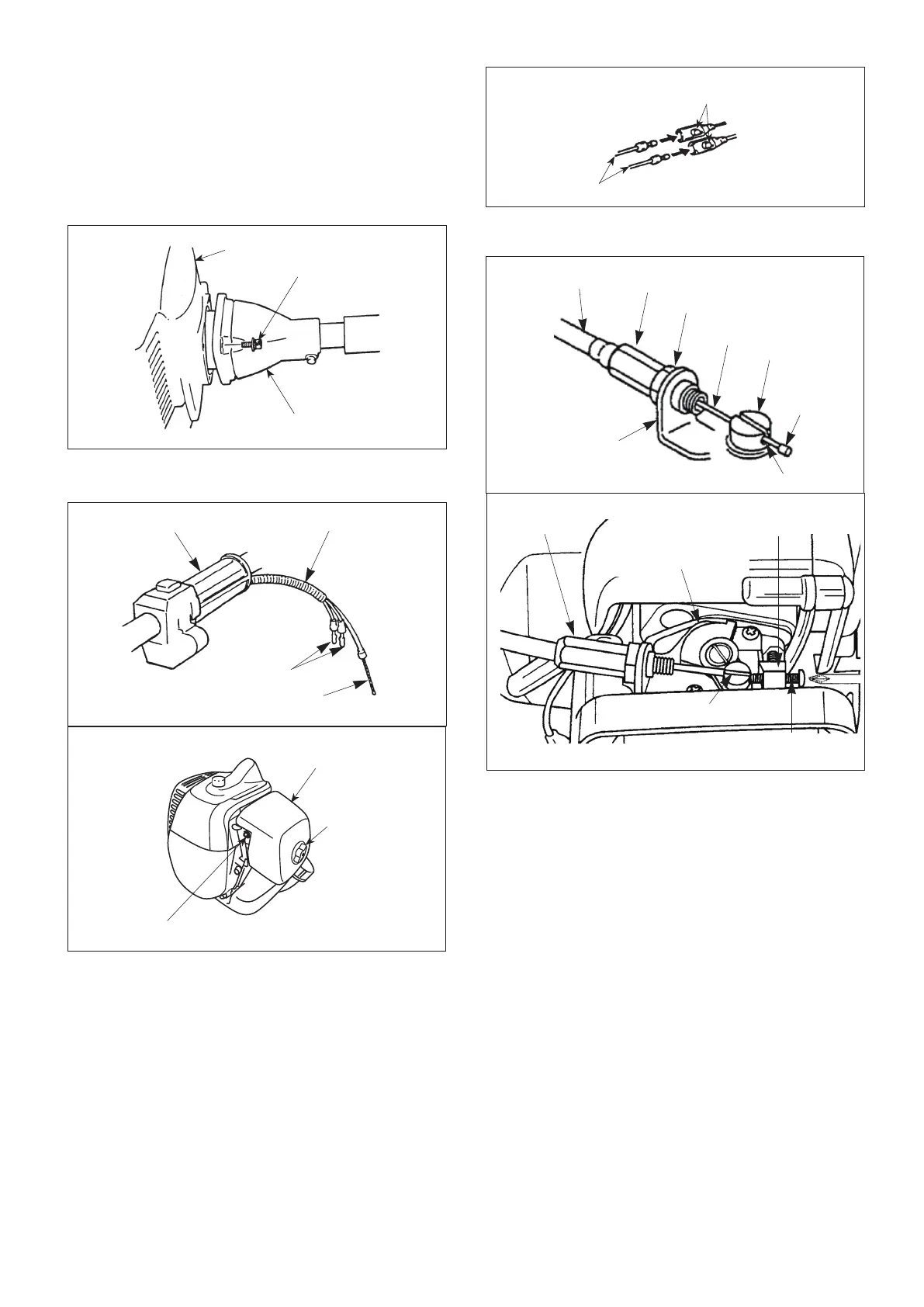

Assemblage du moteur et de l’arbre
de transmission
Assembler le carter du tambour d’embrayage au moteur à
l’aide des quatre vis fournies.
Connexion du câbles du bouton d’arrêt
1. Installez le tube en plastique (fourni avec
l’ensemble arbre de transmission) autour le câble
d’accélérateur et fils de l’interrupteur d’arrêt.
2. Desserrez le bouton et retirez le couvercle du
filtre à air pour accéder à l’arrêt passer les fils.
3. Branchez les fils de l’interrupteur d’arrêt dans les
connecteurs correspondants de la moteur. Notez
que la polarité des fils n’est pas important.
Connexion du câbles d’accélérateur
1.
Dévissez le bouton et retirez le couvercle du filtre à
air, insérez le câble d’accélérateur à travers le
manchon de réglage de câble du console du
carburateur. Assurez-vous que l’extrémité de la gaine
de câble est correctement mise en place dans le
manchon.
2. Placez l’embout rainuré du carburateur de sorte
que l’orifice fraisé de la cosse de câble soit éloigné
du manchon de réglage de câble.
3. Tournez la came d’accélérateur du
carburateur dans le sens horaire et faites
glisser le câble d’accélérateur dans la fente de
l’embout rainuré, en vous assurant que la
cosse de câble passe dans l’orifice fraisé.
4. Activez la gâchette dʼaccélérateur à quelques
reprises pour vous assurer qu’elle fonctionne
justement.
5. Régler de le réglage du câble afin que la butée sur
Moteur
Vis (4)
Carter du tambour d’embrayage
Câbles du bouton d’arrêt
Connecteurs
Correspondants
Poignée arbre
Tube en plastique
Câble du bouton d’arrêt
Câble d’accélérateur
Gaine de câble
Câble d’accélérateur
Embout rainuré
Trou encastré
Cosse
de câble
Console du carburateur
Manchon de
réglage de Câble
Butéed faccélérateur/Vitesse de
ralenti Support de la vis de reglage
Came d’accélérateur de
carburateur
Embout rainuré
Vis de réglage de
vitesse de ralenti
Manchon de
réglage de Câble
Contre-écrou
Bouton
Connecteurs Correspondants
Couvercle du
filtre à air
