Mase Generators CBU master - Page 16

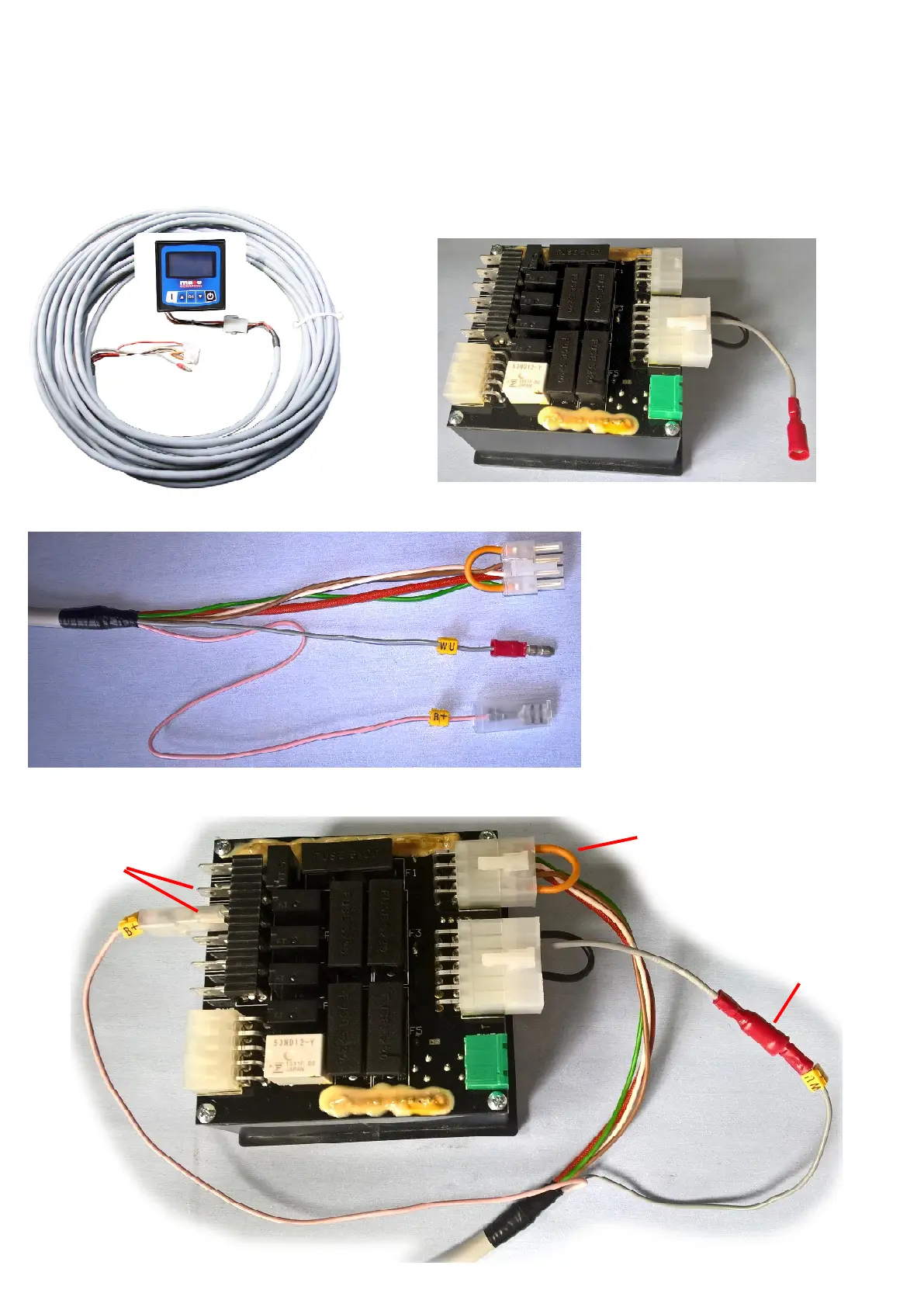

CBU A DISTANZA
(CBU + CAVO)
CBU A BORDO GRUPPO
(VISTA DAL RETRO)
Dettaglio dei terminali del cavo:
COME COLLEGARE UN SECONDO MODULO CBU (SOLITAMENTE UNA CBU A DISTANZA)
AL PRIMO FORNITO (USUALMENTE INSTALLATA A BORDO GRUPPO)
- SEQUENZA FOTO -
Collegare i terminali indicati sopra alla prima CBU, come indicato nella figura seguente.
al PIN3 o PIN2
(sono equivalenti)
al
CONNETTORE
maschio CN3 -
8 poli
alla spina femmina
preisolata
