Mase IS 8 - Page 25

IS 8 - 9.5 9.2 - 10.2
mase
81
Rev. / Rel.
FIG.
2 / 7
ALTERNATORE
ALTERNATOR
IS 8 - 9.5/ 9 - 10.2
5LI &RG 4W\ 'HVFUL]LRQH 'HVFULSWLRQ
010526 1
ALTERNATORE ECM032 50Hz
,6,6
ALTERNATOR ECM032 50Hz
,6,6
012408-0 1
ALTERNATORE ECM032 60Hz
,6,6
ALTERNATOR ECM032 60Hz
,6,6

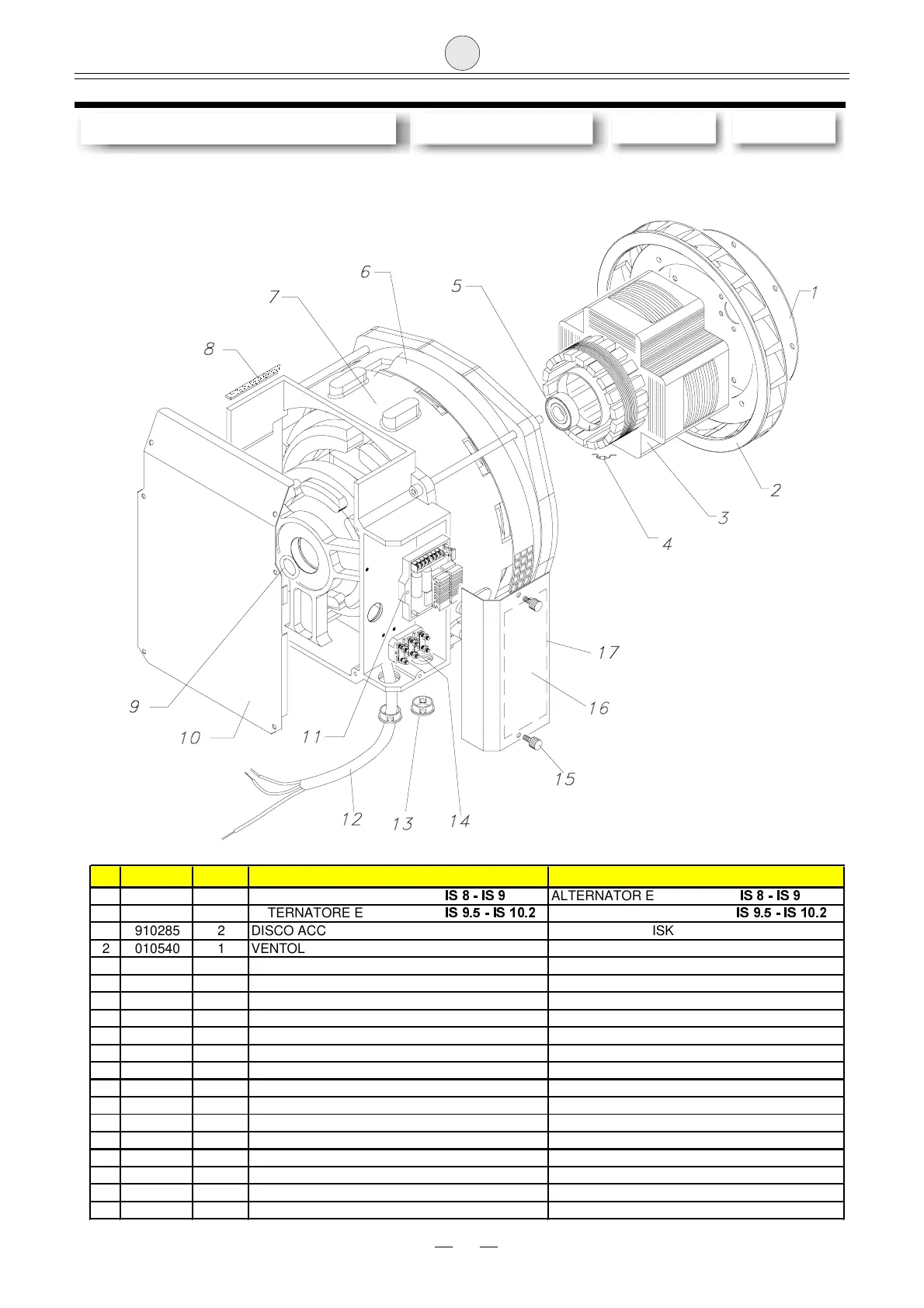

1 910285 2 DISCO ACCOPPIAMENTO ASSEMBLING DISK
2 010540 1 VENTOLA ALTERNATORE ALTERNATOR FAN
3 910316 1 ROTORE ROTOR
4 910313 6 DIODO ROTORE ROTOR DIODE
5 80158 1 CUSCINETTO ROTORE ROTOR BALL BEARING
6 010758 1 FASCIA PROTEZIONE ALTERNATORE ALTERNATOR PROTECTION BAND
7 910317 1 STATORE STATOR
8 70229 cm.60 GUARNIZIONE ADESIVA 10X3 ADHESIVE GASKET 10X3
9 71197 1 O-RING D. 52,07X 2,62 O-RING D.52,07X 2,62
10 010674 1 COPERCHIO ALTERNATORE ALTERNATOR COVER
11 97724 1 REGOLATORE DI TENSIONE VOLTAGE REGULATOR
12 010293 1 CABLAGGIO MOTORE ENGINE HARNESS
13 71195 2 BOCCOLA PASSACAVO CORE HITCH
14 32421 1 MORSETTIERA MAIN TERMINAL BOARDS
15 70522 2 MANOPOLA HANDLE
16 010676 1 COPERCHIO MORSETTIERA MAIN TERMINAL BOARDS COVER
17 41668 1 ADESIVO SCHEMA ELETTRICO WIRING DIAGRAM ADHESIVE
