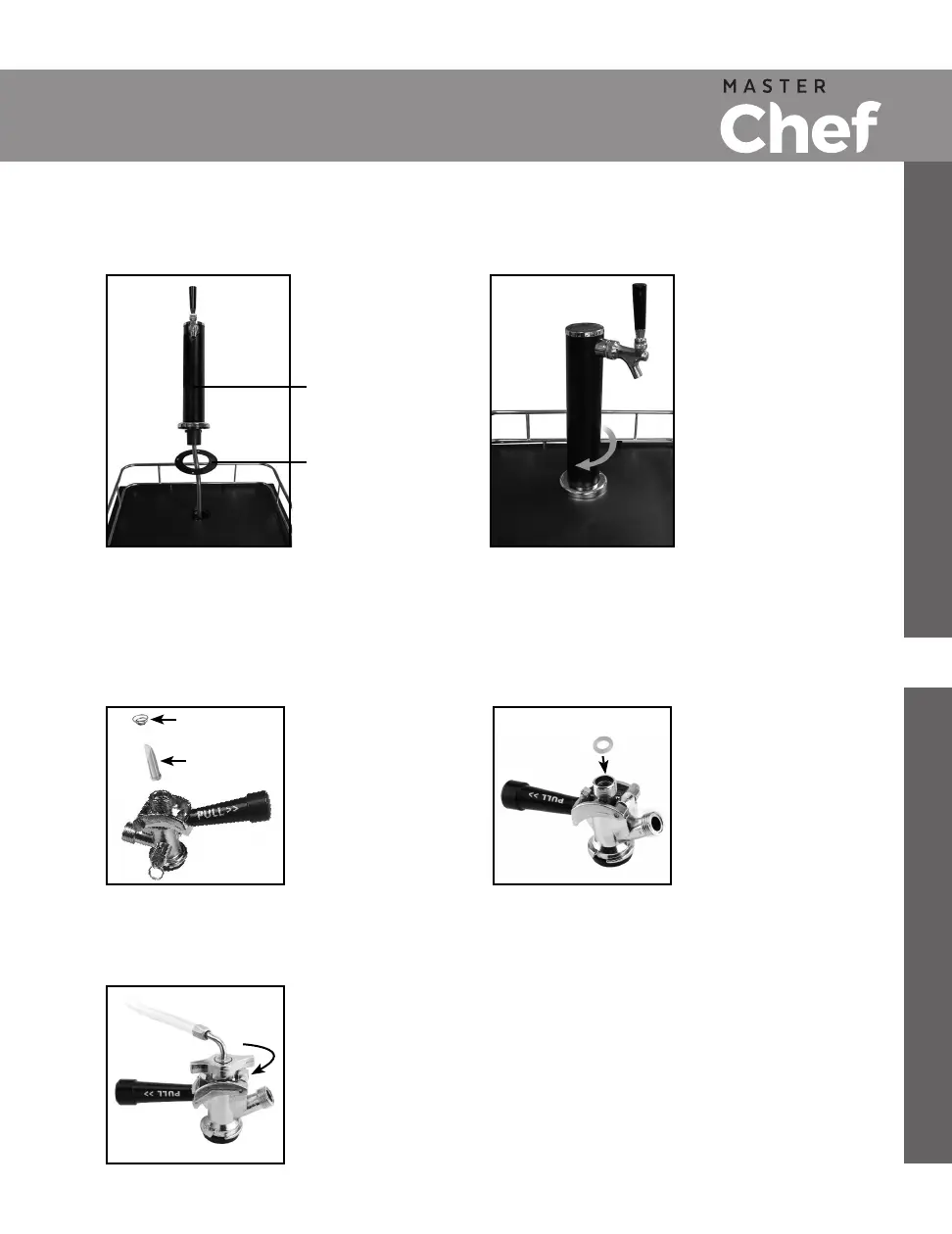

FIXATION DU COUPLEUR À LA TOUR DE ROBINET
INSTALLATION DE LA TOUR À FÛT
1.
Retirer et jeter
Insérer (côté
arrondi vers
le bas)
2.
Tour à fût
3.
3.
1.
INSTALLATION DE LA TOUR À FÛT
Retirez tout le ruban d’emballage de la tour à fût.
2.
FIXATION DU COUPLEUR À LA TOUR DE ROBINET
Retirer le ressort de garniture et le bouchon
anti-refoulement de l'intérieur du coupleur de
fût, puis réinsérer le bouchon anti-refoulement
dans le coupleur de fût (côté arrondi vers le bas).
Retirer le capuchon noir du haut du
coupleur, puis placer la rondelle du
coupleur supérieur à plat et centrée
sur le coupleur du fût.
Une fois que la tour de robinet a été placée
sur le dessus de l'unité et que la conduite
de tuyau passe par le bas, fixer l’écrou
papillon au coupleur de fût.
Guider la rondelle du robinet en remontant
le tuyau de la tour et laissez-la reposer sur le
dessus de l'armoire. Puis alimentez le boyau
de la tour à fût par le trou situé sur le dessus
de l'unité.
Aligner les encoches situées au bas de la
tour avec le trou situé en haut de l'armoire,
puis insérer et tourner la tour dans le sens
des aiguilles d'une montre pour la verrouiller
en place (environ un quart de tour).
Rondelle de
la tour à fût
