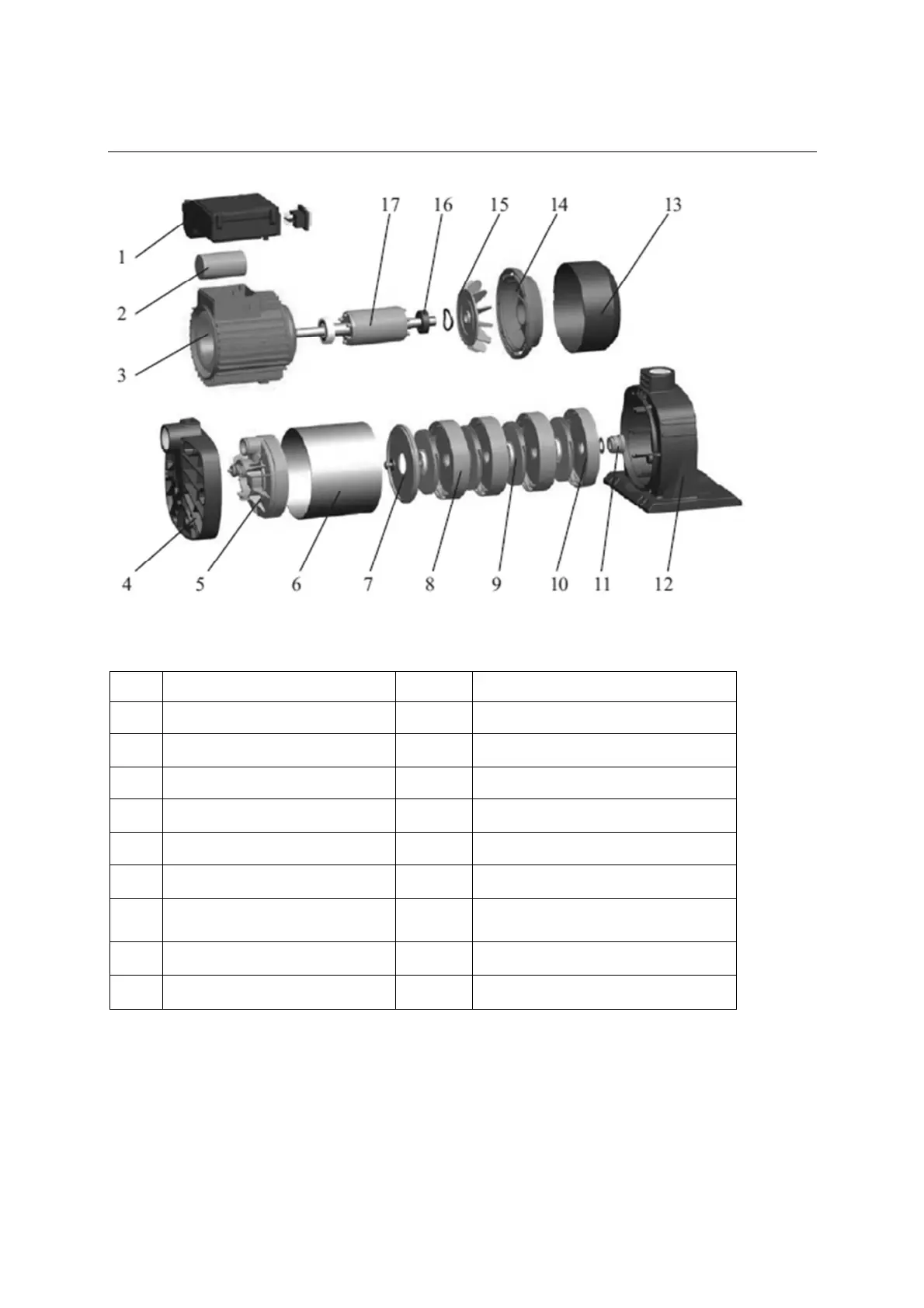

6. VUE ECLATEE DU PRODUIT
POS.
Désignation POS. Désignation
1 Boîte de jonction 10 Diffuseur
2 Condensateur 11 Garniture mécanique
3 Stator 12 Base d‘appui
4 Corps de pompe 13 Capot du ventilateur
5 Couvercle de reflux 14 Plaque terminale
6 Tube de pompe 15 Ventilateur
7 Couvercle de pompe 16 Roulement à billes
8 Couvercle d‘écoulement 17 Rotor
9 Roue à aube
