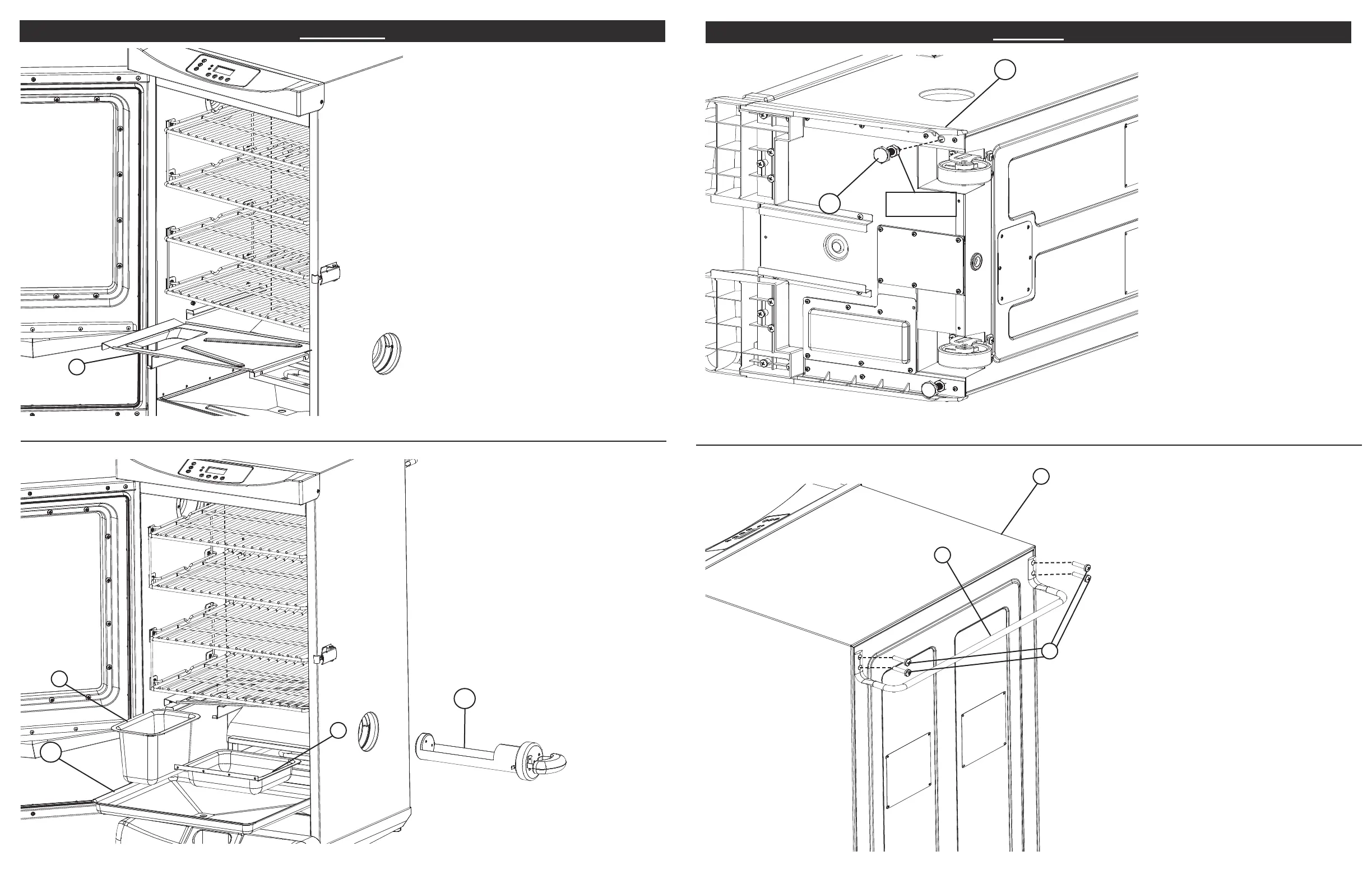

ASSEMBLY
STEP 11
Align keyholes on drip
defl ector (5) with studs on the
inside of smoker body. Press drip
defl ector down to secure in place.
5
STEP 12
Place water bowl (8), wood chip
tray (9), and drip pan (10) inside
smoker as shown.
Insert wood chip loader (12) into
side of smoker.
Assembly is complete.
8
9
10
12
8
ARMADO
PASO 6
Coloque el ahumador en su lugar
con cuidado, como se ilustra.
Con un tornillo Phillips (A), fi je la
manilla trasera (3) a la parte posterior
del cuerpo del ahumador (1), como
se muestra en la ilustración.
Nota: No levante la unidad por la manilla
trasera.
PASO 5
Introduzca la pata roscada ajustable
(11) en la parte inferior del panel
lateral (23) como se ilustra, y dentro
del cuerpo del ahumador.
Repita el paso del lado opuesto para
la otra pata roscada ajustable.
Nota: Con la unidad en posición
vertical, fi je la altura de la pata roscada
ajustable girando en sentido horario/
antihorario, de modo que el ahumador
quede nivelado. Una vez nivelado,
asegure la posición de las patas
apretando las tuercas de tensión.
1
TUERCA DE
TENSIÓN
23
A
3
11
