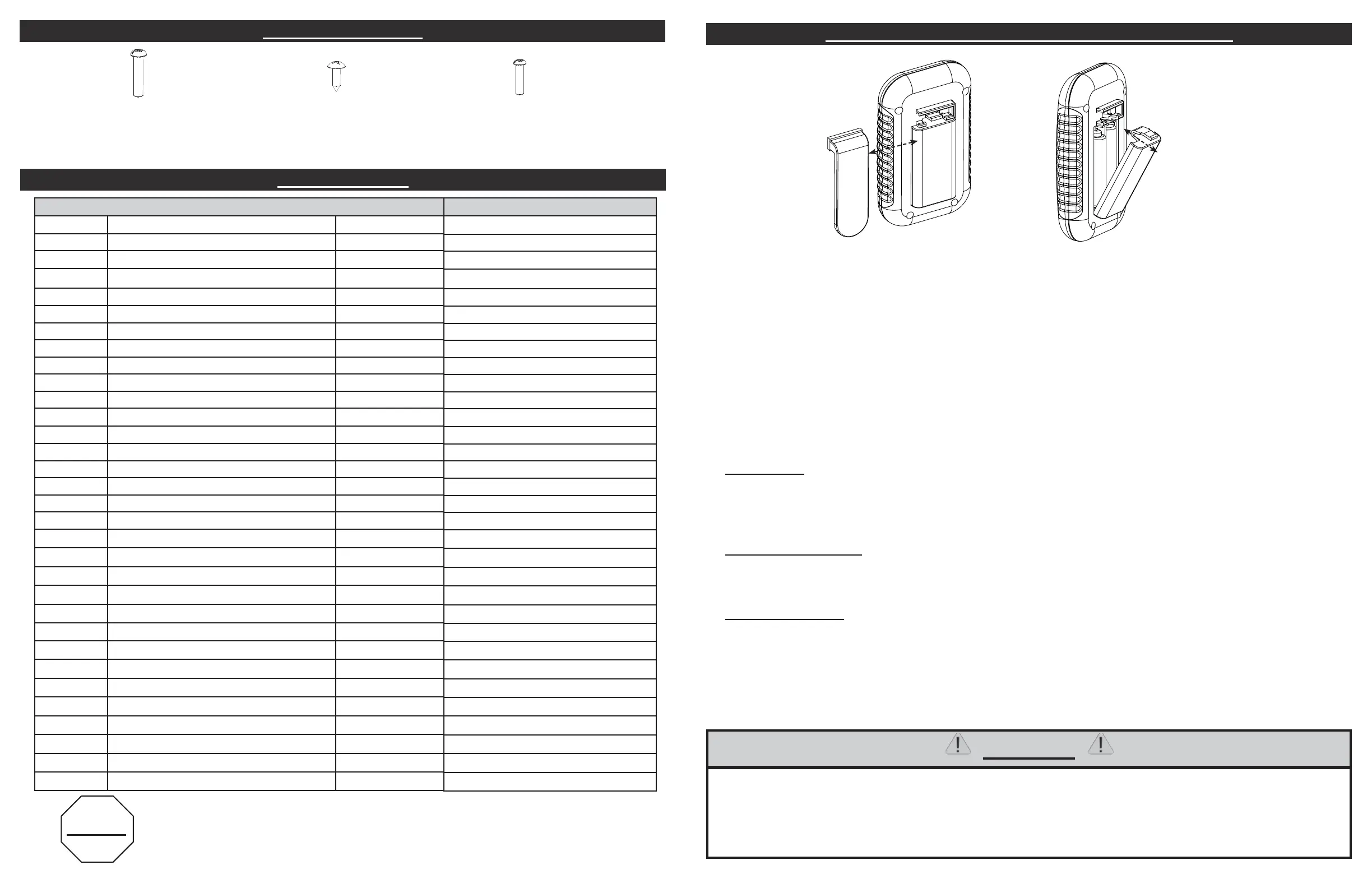

LISTA DE PIEZAS
5
(B)
Tornillo
ST4 x 10
Cant: 8
(C)
Tornillo
M6 x 9
Cant: 8
(A)
Tornillo
M6 x 25
Cant.: 16
¡ALTO!
NO DEVUELVA EL PRODUCTO AL MINORISTA: Si necesita asistencia
con el armado, le faltan piezas o tiene piezas dañadas, llame al Servicio
de atención al cliente de MASTERBUILT, al 1-800-489-1581.
Cuando llame, tenga a mano el número de modelo y el número de serie.
Estos números fi guran en una etiqueta plateada ubicada en la parte trasera de la unidad.
LISTA DE HERRAJES
MODELO 20070312
PIEZA NO PIEZA DE REPUESTO ART. No.
1 Juego de piezas del cuerpo, negro 9907120003
2 Control digital del ahumador 9007120007
3 Juego de la manilla trasera 9907120015
4 Rejilla de ahumado 9007120002
5 Bandeja defl ectora de residuos 9007120003
6 Piezas de apoyo para rejillas de cocción 9007120001
7 Juego del cerrojo de la puerta, negro 9907120004
8 Recipiente para el agua 9007120004
9 Bandeja para trocitos de madera 9007120006
10 Colector de residuos 9007120009
11
Pata roscada ajustable
910050006
12 Cargador de trocitos de madera 9007120005
13 Juego de la bandeja para la grasa 9007120019
14 Juego de piezas de ruedas 9907120017
15 Juego de piezas del elemento, 800 W 9907120011
16
Juego de piezas del recipiente para trocitos de madera
9907120014
18 Juego de piezas de regulador de ventilación 9907120005
19
Juego de piezas de la puerta de 30”, acero inoxidable
9907120001
20 Juego de piezas de la manilla de la puerta 9907120012
21
Juego de piezas de la pata delantera derecha
9907120006
Juego de piezas de la pata delantera izquierda
9907120007
22 Pieza de apoyo de la bandeja para la grasa 9907120016
23 Juego de piezas del listón lateral derecho 9907120009
Juego de piezas del listón lateral izquierdo 9907120010
24 Juego de la bisagra de la puerta 9907120013
Juego de piezas de la cubierta de la bisagra 9907120008
25
Juego de piezas de la cubierta del tablero de control
9907120002
26 Juego de piezas de la luz de LED 9907120018
27 Control remoto digital 9007120008
Juego de herrajes 9907120019
Manual de instrucciones 9807120001
MODELOS 20070512, 20072612, 20072712
ART. No.
9907120022
9007120015
9907120028
9007120012
9007120013
9007120011
9907120004
9007120014
9007120006
9007120016
910050006
9007120005
9007120018
9907120017
9907120027
9907120014
9907120005
9907120020
9907120012
9907120023
9907120024
9907120016
9907120025
9907120026
9907120013
9907120008
9907120021
9907120018
9007120008
9907120019
9807120001
14
To replace batteries:
• Slide belt clip to the left to remove.
• Press tab down on battery cover and pull out.
• Install 2 “AAA” Alkaline batteries. Check positive (+) and negative (-) symbols, on the case and
battery, to insure proper installation.
• Replace the battery cover.
• Remove batteries before storing remote control.
To test frequency range:
• Turn unit on.
• Use remote to turn light on and off as you move away from unit.
• Remote control is out of frequency range when light will no longer turn on and off.
IMPORTANT
• Do not leave remote control exposed to sunlight for prolonged periods of time.
• Remote control has frequency range of up to 100ft (30m).
• Test frequency range before and during use.
TROUBLESHOOTING
If the remote is not working properly or not interfacing correctly with the controller, it may be due to
weak batteries, batteries being incorrectly installed or the remote is not correctly linked to controller.
Possible solutions
• Replace batteries and install according to image in battery housing
• Link remote and controller by:
a. Turn Controller & Remote “ON”,
b. Press and HOLD “SET TEMP” on controller for 3 seconds.
c. On the Remote press “MEAT PROBE”, “LIGHT”, “MEAT PROBE”, “LIGHT” (all buttons must be
pressed within 5 seconds of each other) A short beep will occur after each button press.
HOW TO USE CONTROL PANEL & REMOTE CONTROL
CAUTION
• Keep batteries away from small children. If battery is swallowed consult a physician immediately.
• Be sure to insert batteries correctly. Improper installation may result in leaks and/or possible explosion.
• Do not dispose of batteries in fi re.
• Do not mix old and new batteries.
• Do not mix alkaline, standard (carbon-zinc), or rechargeable (ni-cad, ni-mh,etc) batteries.
*Batteries not
included
