Masterbuilt 20075315 - Install Grate Supports; Place Smoking Racks

9

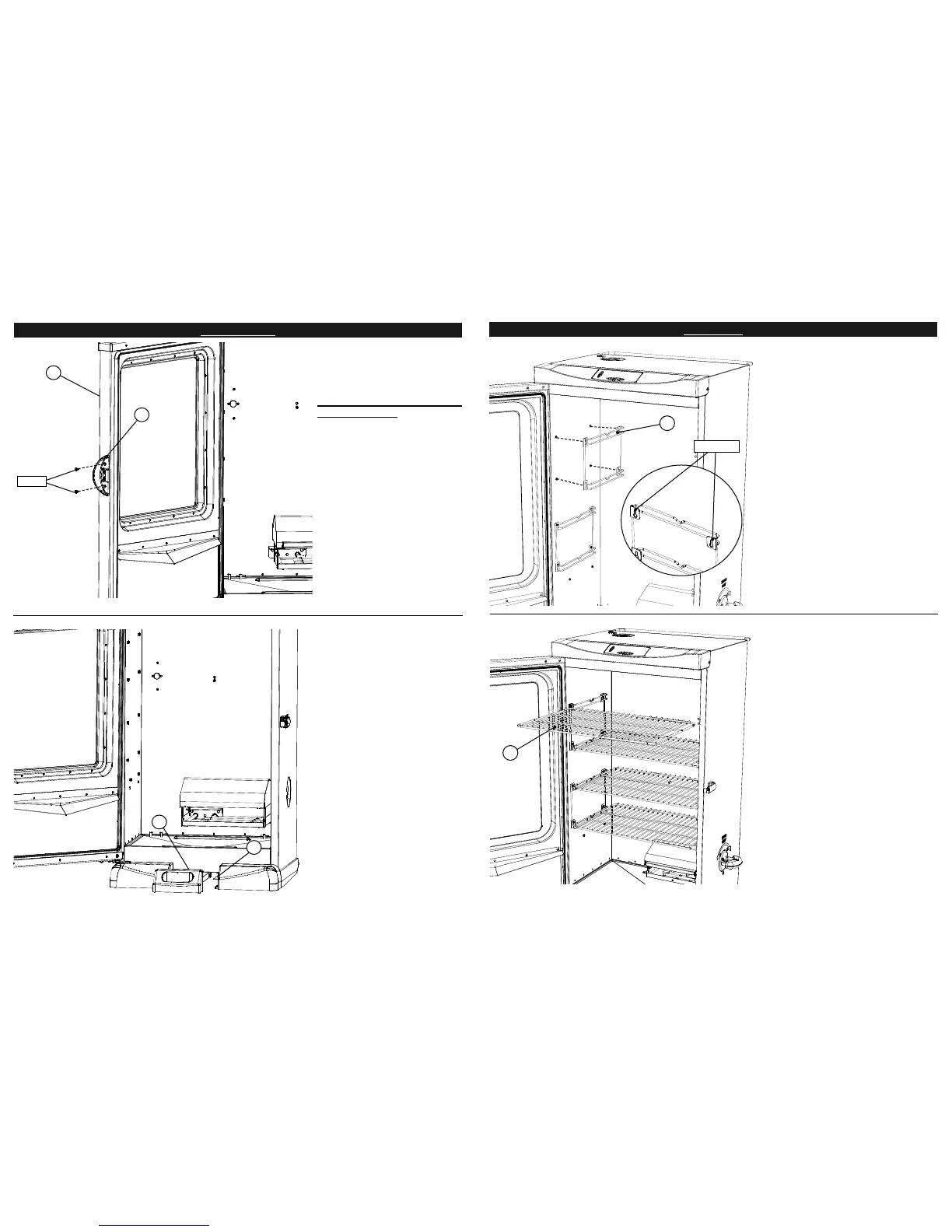

ENSAMBLAJE
PASO 7
Coloque el asa de la puerta (20) en
la puerta con ventana (19) como se
muestra. Asegure usando los tornil-
los de cabeza plana (M4X8).
Tirador de la puerta puede venir
pre-ensamblados.
PASO 8
Deslice la bandeja de grasa (13)
en las abrazaderas de la bandeja
de grasa (22).
20
19
13
22
M4X8
10
ASSEMBLY
STEP 9
Align keyholes on grate supports
(6) with studs on the inside of
smoker body as shown. Press
grate support down to secure in
place.
Repeat step for remaining grate
supports on both sides.
STEP 10
Place smoking racks (4) inside
smoker as shown.
KEYHOLES
6
4
