ASSEMBLY

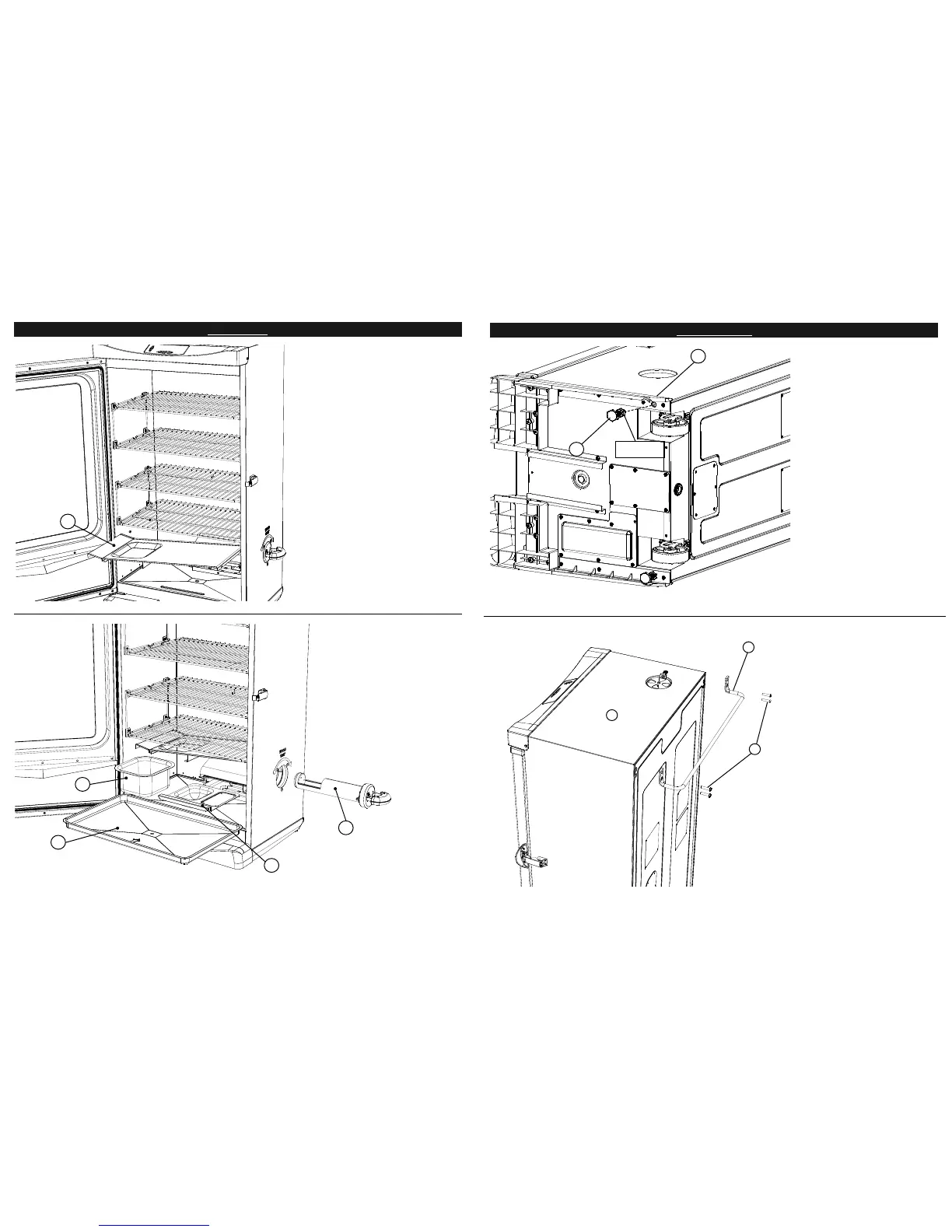

STEP 11
Align keyholes on drip
defl ector (5) with studs on the
inside of smoker body. Press drip
defl ector down to secure in place.
STEP 12
Place water bowl (8), wood chip
tray (9), and drip pan (10) inside
smoker as shown.
Insert wood chip loader (12) into
side of smoker.
Assembly is complete.
12
5
9
8
10
8
ENSAMBLAJE
PASO 6
Coloque cuidadosamente el
ahumador como se muestra.
Fije el asa posterior (3) a la parte
posterior del cuerpo del ahumador
(1) usando los tornillos en cruz (A)
como se muestra.
Nota: No levante la unidad por el asa
posterior.
PASO 5
Inserte la pata ajustable con tornil-
los (11) a través de la parte infe-
rior del panel lateral (23) como se
muestra y dentro del cuerpo del
ahumador.
Repita el paso del lado opuesto
para la pata ajustable con tornillos
restante.
Nota: Cuando la unidad esté de
pie, confi gure la altura de la pata
ajustable con tornillos girándola
en sentido horario/antihorario,
para que el ahumador esté nive-
lado. Una vez nivelado, asegure
las posiciones de las patas fi jando
las tuercas de tensión de ajuste.
TUERCA DE
TENSIÓN
23
11
1
3
A
