11
ASSEMBLAGE
ÉTAPE 11

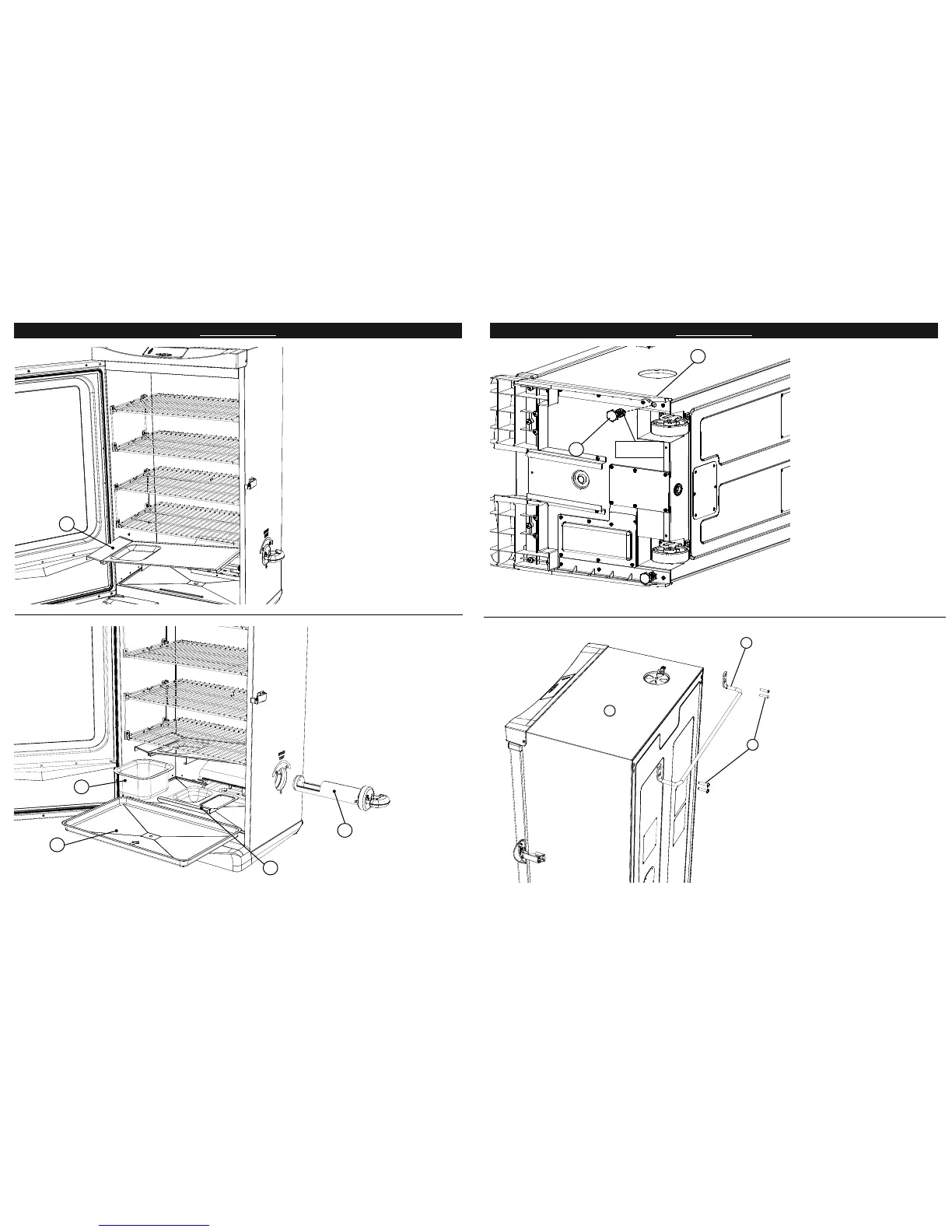

Alignez les trous de serrure sur
le défl ecteur à gouttes (5) avec
les goujons qui se trouvent à
l’intérieur du bâti du fumoir, de la
façon illustrée. Enfoncez le dé-
fl ecteur à gouttes pour le fi xer en
place.
ÉTAPE 12
Mettez la cuvette d’eau (8), le bac
à copeaux de bois (9) et le pla-
teau ramasse-gouttes (10) dans le
fumoir, de la façon illustrée.
Insérez le chargeur à copeaux de
bois (12) dans le côté du fumoir.
L’assemblage est terminé.
12
5
9
8
10
8
ASSEMBLAGE
ÉTAPE 6
Positionnez soigneusement le
fumoir de la façon illustrée.
Fixez la poignée arrière (3) au bâti
du fumoir (1) au moyen des vis
cruciformes (A) de la façon illus-
trée.
Remarque : Ne pas soulever
l’appareil par sa poignée arrière.
ÉTAPE 5
Insérez le pied à vis réglable (11)
au travers du bas du panneau la-
téral (23) de la façon illustrée, puis
dans le bâti du fumoir.
Recommencez ces étapes sur le
côté opposé, pour l’autre pied à
vis réglable.
Remarque : Lorsque l’appareil
est en position verticale, réglez le
pied à vis réglable en tournant la
vis dans le sens horaire ou anti-
horaire, afi n que le fumoir soit de
niveau. Une fois que le fumoir est
de niveau, fi xez la position des
pieds en serrant les écrous de
réglage.
ÉCROU DE RÉGLAGE
ÉCROU DE
RÉGLAGE
23
11
1
3
A
