– 20 – – 21 –

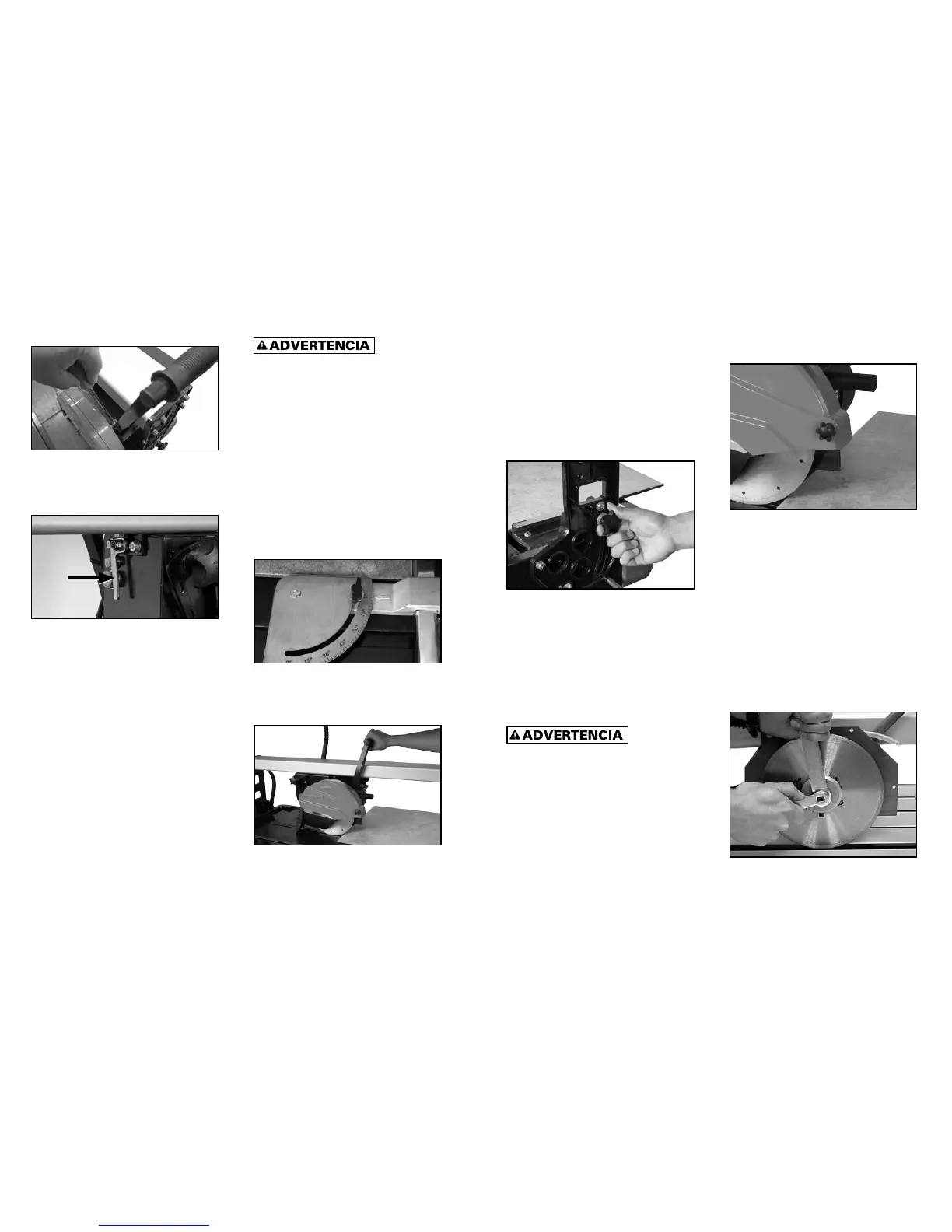

8. Para montar la empuñadura, colóquela
sobre el carro y asegúrela mediante 2
tornillos (Fig 7).
FIGURA 7
9. El carrillo del motor se mantiene asegurado
durante su transporte, por favor afloje la
palanca antes de utilizarlo. (Fig 8).
FIGURA 8
LLENADO Y DESAGOTE DE LA
BANDEJA PARA AGUA
1. Llene la bandeja con agua entre la línea que
marca mínimo y la línea que marca máximo. No
agregue ningún químico ni detergente al agua.
2.
Para el drenaje, remueva el tapón que está
dentro de la bandeja, el agua fluirá hacia afuera
o usted también podrá remover la bandeja y
dispersar el agua hacia afuera.
También podrá rellenar la bandeja con la
manguera adjuntada debajo de la bandeja,
utilizando un flujo leve.
OPERACIÓN
CON ESTA
SIERRA, SOLAMENTE UTILICE DISCOS DE
CORTE CON BANDA CONTINUA. NO UTILICE
DISCOS DE CORTE CON BANDA SEGMENTADA,
TURBO, PARA CORTAR MADERA, CON
ABERTURAS O CON NINGÚN OTRO ARTÍCULO
PARA CORTAR CON ESTA SIERRA. SI UTILIZA
ÉSTE TIPO DE DISCOS DE CORTE PODRÍA
CAUSAR LESIONES PERSONALES MUY SERIAS
Y DAÑAR LA SIERRA.
PARA HACER UN CORTE RECTO
1. Empuje el carro del motor lejos del operador
hasta que llegue al límite de la carrera.
2. Coloque la loseta sobre la mesa de corte.
3. Coloque correctamente la guía de medición
y la herramienta para escuadrar (Fig 9).
FIGURA 9
4. Empuje el carro del motor lentamente hacia
el material a cortar (Fig 11).
FIGURA 11
5. Una vez que haya completado el corte, aleje
el carro del motor/disco, y retire las piezas
cortadas y cualquier residuo que haya
sobre las superficies de corte.
PARA HACER UN CORTE DIAGONAL
1. Siga el mismo procedimiento que para hacer
un corte recto.
2. Afloje la tuerca de la herramienta para
escuadrar y coloque la loseta en posición
diagonal (Fig. 12).
3. Trabe la tuerca y realice el corte siguiendo el
procedimiento para un corte recto.
CORTES EN ÁNGULO O A 45 GRADOS
1.Afloje las dos perillas de cualquiera de los
extremos del puente (Fig 12).
FIGURA 12
2. Incline el puente al ángulo deseado hasta los
45 grados (Fig. 13). Ajuste las perillas a ambos
extremos del puente y corte la loseta siguiendo
el mismo procedimiento que se describe en la
sección de “corte recto”.
CAMBIO DEL DISCO
¡DESCONECTE
LA FUENTE DE ENERGÍA ANTES DE HACER
AJUSTES, REALIZAR EL MANTENIMIENTO,
LIMPIAR O REEMPLAZAR EL DISCO!
1. ELECCIÓN DEL DISCO DE LA SIERRA.
Únicamente use discos de borde continuo o
turbo de 203 mm con un mandril de sujeción de
159 mm.
2. REEMPLAZO DEL DISCO DE LA SIERRA
A. Retire la protección del disco quitando
los 2 tornillos (Fig 15).
FIGURA 15
C. Utilice la llave hexagonal para sostener la
tuerca del disco y use la llave con
salientes suministrada para sujetar el eje.
Afloje la tuerca girándola en el sentido de
las agujas del reloj como se muestra en la
(Fig 16).
D. Asegúrese de que el eje y las pestañas
estén limpios. Monte la parte posterior
del disco sobre el eje, asegurándose de
que la flecha direccional del disco rote en
dirección al material a cortar.
E. Introduzca la pestaña y trabe la tuerca.
Ajústela en sentido contrario a las agujas
del reloj.
FIGURA 16
