– 25 –

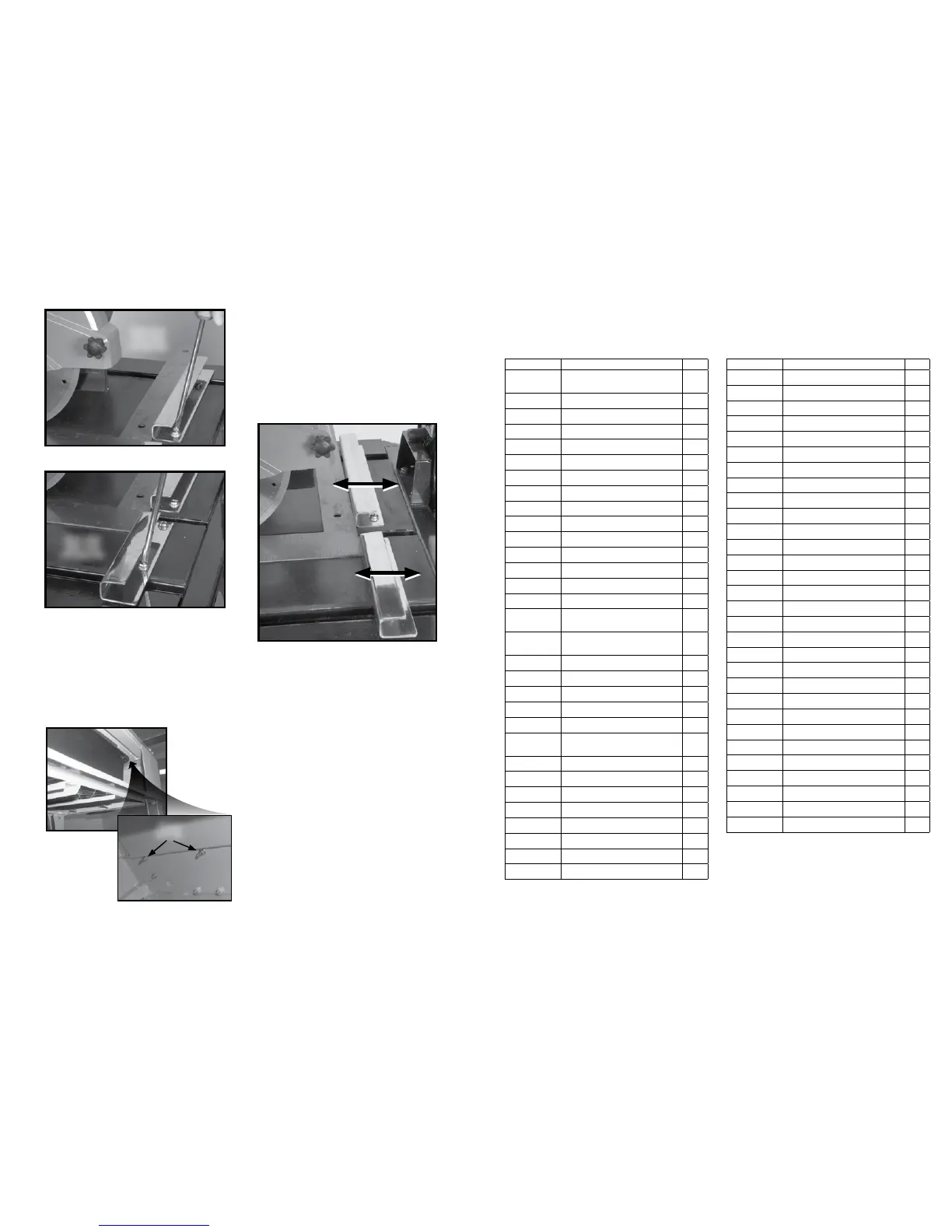

5. Desde la parte de debajo de la sierra,
directamente debajo de la cerca para corte
recto, hay dos pernos de 6 mm ubicados
debajo de la cerca de corte recto del lado
izquierdo y 2 pernos debajo de la cerca de
corte recto del lado derecho. Afloje ambos
pernos de la cerca de corte recto que usted
está ajustando. (Ver la imágenes E y F)
6. Una vez haya aflojado los tronillos, deslice
fácilmente la cerca para corte recto de arriba,
permitiéndole cerrar el vacío entre la escuadra
y la cerca para corte recto. Cuando la
escuadra se encuentre a ras contra la cerca
para corte recto, vuelva ajustar los dos pernos
de 6 mm del costado que se encuentre
ajustando. Si es necesario, repita los mismos
pasos para el otro costado. (Ver las imágen G)
IMAGE G
7. Una vez ambas cercas para corte recto estén
aseguradas en su lugar, deslice la barra
angular de aluminio extruido firmemente
contra ambas cercas para corte recto y
apriete en su lugar para obtener soporte
adicional.
SERVICIO AL CLIENTE:
1-866-435-8665
IMAGEN C
IMAGEN D
Cerca para
corte recto
a la derecha
Cerca para
corte recto
a la izquierda
IMAGEN E
IMAGEN F
Pernos
de 6 mm
PIEZA DESCRIPCIÓN Cant.
83250-1
Protección contra salpicaduras
de agua
1
83250-2 Protector exterior del disco
1
83250-3 Tuerca
1
83250-4 Pestaña externa
1
5-8008BW Disco de diamante de 203mm
1
83250-6 Pestaña interna
1
83250-7 Junta impermeable
1
83250-8 Protector interior del disco
1
83250-9 Manija
1
83250-10A Fijación del motor
1
83250-10B Conector para tubo de agua
1
83250-11 Motor
1
83250-12 Manija retirada ajustable
1
83250-13A Tablero decorado I
1
83250-13B Tablero decorado II
1
83250-14A
Fijación del soporte del riel -
izquierdo
1
83250-14B
Fijación del soporte del riel -
derecho
1
83250-15
Tablero para rocío de agua 1
83250-16 Tuerca hexagonal
1
83250-17
Perilla
1
83250-18A Manguera de conexión
1
83250-18B Capacitor
1
83250-18C Cubierta para manguera de
conexión
1
83250-18D Interruptor
1
83250-18E Cortacircuito
1
83250-19 Cable de bloqueo
1
83250-20 Cable de energía eléctrica
1
83250-21 Barra de posición
1
83250-22A Barra de bloqueo
1
83250-22B Bola carro que lleva
1
83250-23A Eje de resorte
1
PIEZA DESCRIPCIÓN Cant.
83250-23B Sistema de corte por punzonado
1
83250-24 Perilla
1
83250-25 Soporte del riel - izquierdo
1
83250-26 Perilla mariposa
1
83250-27 Protección para tubo de plástico
1
83250-28 Hoja reajustable
1
83250-29 Riel de deslizamiento
1
83250-30 Riel de deslizamiento - derecho
1
83250-31A Tablero decorado
1
83250-31B Tablero decorado - izquierdo
1
83250-31C Tablero decorado - derecho
1
83250-32 Mesa II
1
83250-33 Guía de medición
1
83250-34 Bandeja para agua
1
83250-35A Valla frontal
1
83250-35B Valla trasera
1
83250-36 Bastidor principal
1
83250-37 Soporte derecho
1
83250-38 Almohadilla de pata
1
83250-39 Sistema de ruedas de pie
1
83250-40 Soporte izquierdo
1
83250-41 Perilla mariposa
1
83250-42 Extensión
1
83250-43 Tubo de agua
1
83250-44 Cable de la bomba
1
60098 Bomba de agua
1
83250-45B Anillo toroidal de goma
1
83250-45C Conector de la bomba
1
83250-46 Llave del eje del motor
1
83250-47 Llave hexagonal para discos
1
LISTA DE PIEZAS
Ver el diagrama de las partes en la página 26.
