3-phasige Konfiguration
Für die 3-phasige Nutzung stehen zwei Konfigurationsoptionen zur Verfügung:
1. Ohne externe AC-Stromquellen
2. Mit externer AC-Stromquelle
WARNUNG!
Verwenden Sie nicht das in Abschnitt 7 beschriebene interne AC-Umschaltsystem. Das
automatische Umschalten zwischen verschiedenen Stromquellen (z. B. Wechselrichter und
Versorgungsnetz) muss über ein hinzugefügtes externes 3-phasiges Umschaltsystem erfolgen.
Stellen Sie sicher, dass die 3-phasige Konfiguration folgende Anforderungen erfüllt:
Maximale Anzahl von 3 Einheiten (eine Einheit pro Phase).
Nur festverkabelte AC-Verbindungen.
Für Neutralleitererdung:
- Stellen Sie sicher, dass die internen Erdungskabel nicht verbunden werden. Verbinden Sie
den gemeinsamen Neutralleiter (N) des kombinierten AC-Ausgangs extern mit der
Sicherheitserde (PE/GND). Integrieren Sie einen Fehlerstromschutzschalter (GFCI) in den
kombinierten AC-Ausgangskreis.
- Beachten Sie die lokal gültigen Bestimmungen für die Erdung von autonomen
Stromerzeugungssystemen.
Die Phasen müssen in der richtigen Reihenfolge verbunden werden. Der AC Master kann bei
einer falschen Phasenkonfiguration nichts erkennen.
Befolgen Sie für die Installation einer 3-phasigen Konfiguration folgende Schritte:
1. Überprüfen Sie das Diagramm auf Seite 58.
2. Schalten Sie alle DC- und AC-Stromquellen ab.
3. Schalten Sie jeden AC-Master aus.
4. Verbinden Sie die AC-Kabel.
5. Optional: Schließen Sie ein Bedienungspanel oder
einen Fernbedienungsschalter an die Einheit an, die
Sie als Master gewählt haben (siehe Abschnitt 6).
6. Verbinden Sie die DC-Kabel.
7. Verbinden Sie die CAN-Kabel (CAT5 ethernet
cable (straight through)) und aktivieren Sie die
CAN-Terminierung, indem Sie am Anfang und am
Ende des CAN-Busses einen Jumper setzen.
8. Machen Sie eine Einheit zum Master oder Slave:
L1
Master (0°)
L2
Slave (-120°)
L3
Slave (120°)
9. Stellen Sie alle Einheiten auf die gleiche Ausgangsspannung und -frequenz ein.

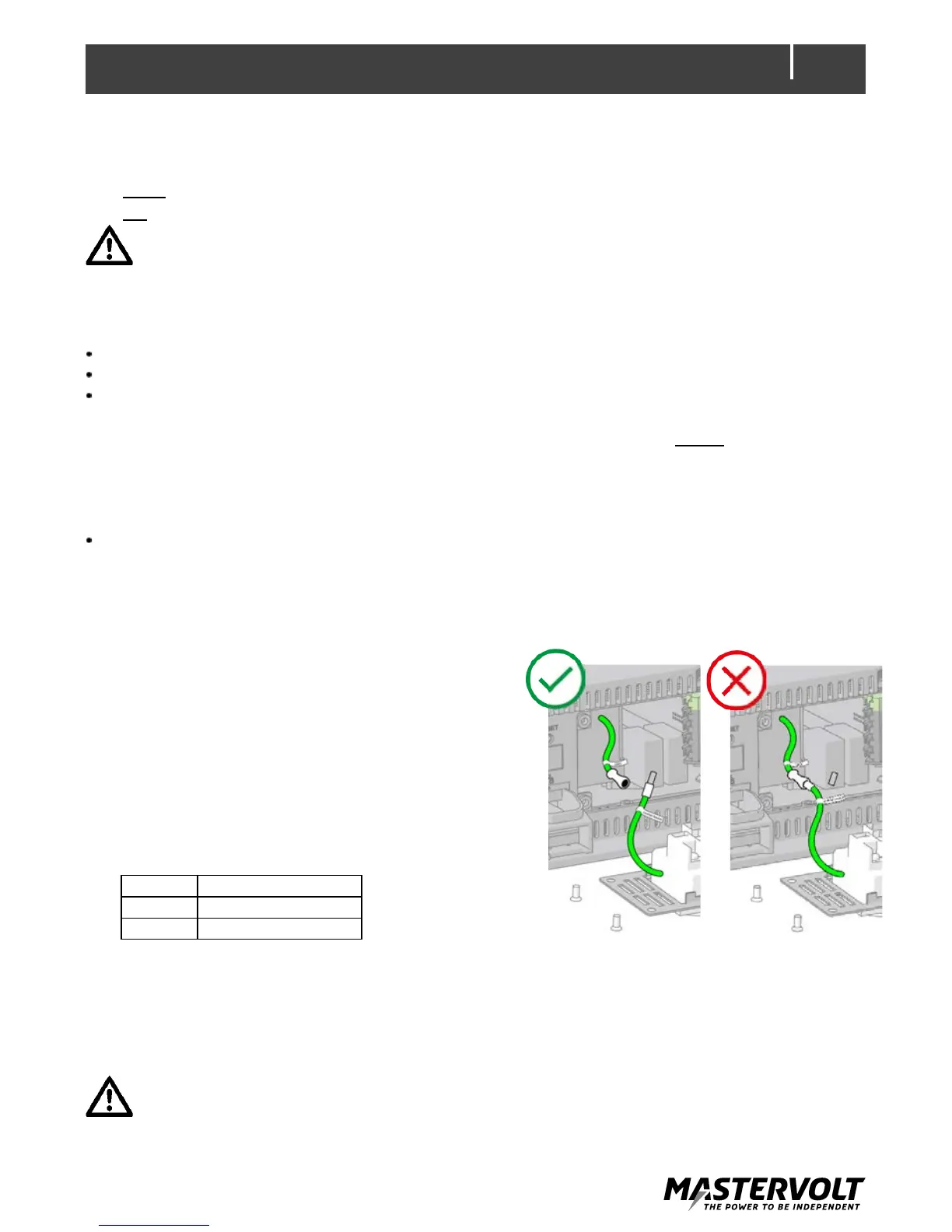

10. Überprüfen Sie die gesamte Verkabelung. Trennen Sie möglicherweise intern verbundene
Erdungskabel, siehe Abbildung.
11. Setzen Sie die Wechselrichter-Sicherung ein.
12. Schalten Sie die DC-Stromquelle ein.
13. Schalten Sie jeden AC-Master ein.
WARNUNG!
Entfernen Sie während des Betriebs keine CAN-Verbindungen.
Seien Sie sich dessen bewusst, dass der Energiesparmodus nicht zur Verfügung steht.
