Panneau de contrôle de convertisseur AC Master (optionnel)
En option, un panneau de contrôle de convertisseur AC Master (référence d'article : 70405080) est
connecté au port distant (RS-232). En cas de système à plusieurs unités : connectez toujours le
panneau de contrôle à l'unité maître. Avant d'utiliser le panneau de contrôle, assurez-vous que
l'interrupteur principal de l'unité connecté est en position « REMOTE » avant le démarrage.
Borne pour commutateur à distance et terminaison CAN
Cette borne a deux fonctions:
Commutateur à distance
Installer un commutateur pour la commande à distance. En cas de système à plusieurs unités :
connectez toujours le commutateur à distance à l'unité maître. Assurez-vous que le
commutateur principal de l'unité connecté est en position « REMOTE ».
Cavalier pour terminaison CAN
Un bus CAN nécessite deux points de terminaison. Un au début du bus et un à la fin. L'AC
Master 2500-3500 est équipé d'un cavalier qui active ou désactive la résistance de la
terminaison CAN (cavalier fermé = terminaison active ; cavalier ouvert = terminaison inactive).
Une terminaison CAN est nécessaire avec des systèmes à plusieurs unités (voir la section 10).

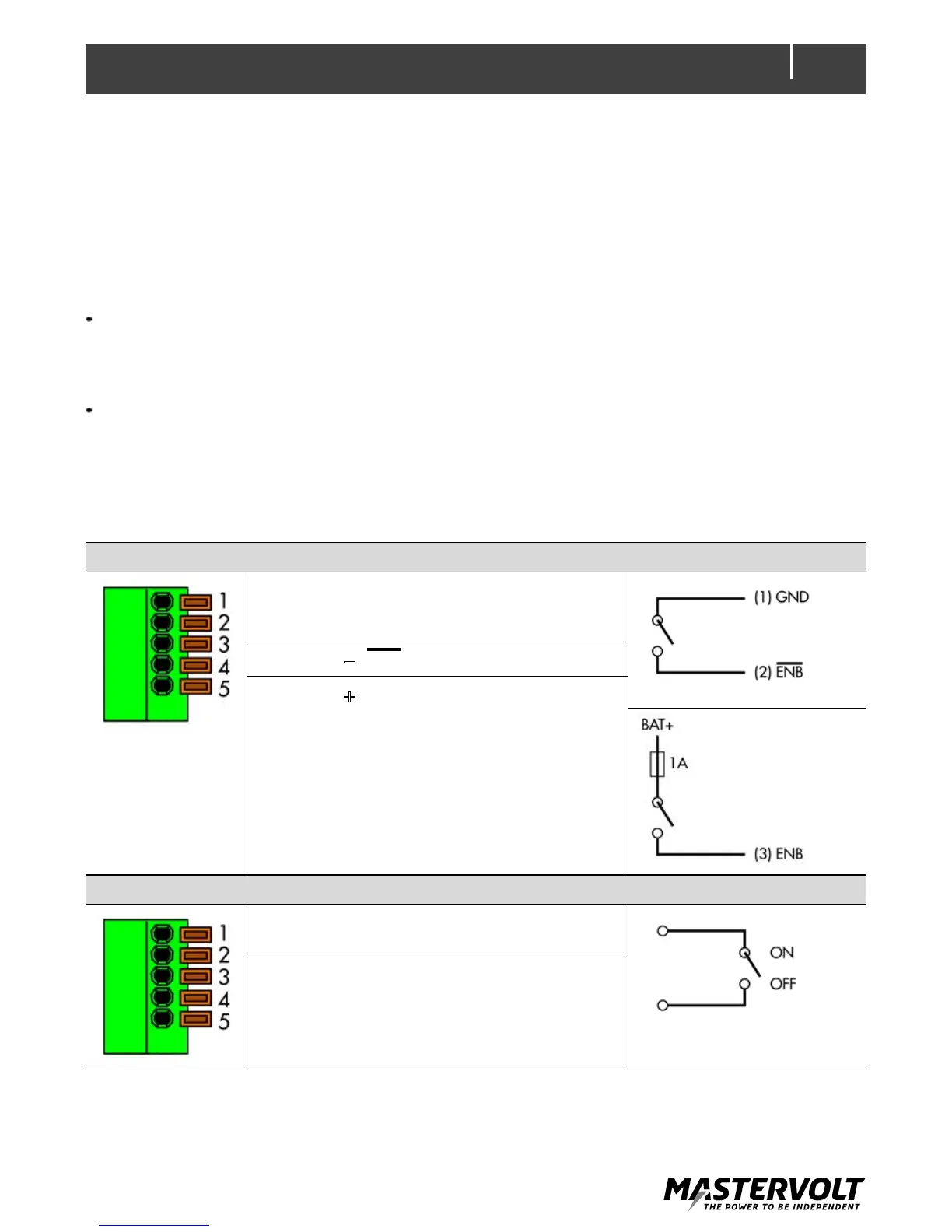

Commutateur à distance
1 Terre (GND)

(même polarité avec l'entrée négative de
la batterie)
2
Activer
− (ENB)
3
Activer
+ (ENB)
Cavalier pour terminaison CAN
4 Emplacement de cavalier
5 Emplacement de cavalier
