NON utilizzare il sistema di trasferimento interno CA come descritto nella sezione 7. La
commutazione automatica tra le diverse fonti di alimentazione (es. inverter e rete di
distribuzione dell’energia elettrica) deve essere ottenuta aggiungendo un sistema di
trasferimento trifase esterno.
Assicurarsi che la configurazione trifase soddisfi i seguenti requisiti:
Numero massimo di 3 unità (una unità per fase).
Solo collegamenti CA cablati.
Per la messa a terra del neutro:
- Assicurarsi che i cavi dei messa a terra interna non sono collegati. Collegare il conduttore
neutro comune (N) dell’uscita combinata CA alla messa a terra di sicurezza (PE/GND)
esternamente. Integrare un Interruttore di guasto terra (GFCI) nel circuito dell’uscita CA
combinato.
- Fare riferimento alle normative locali vigenti in materia di messa a terra di sistemi di
alimentazione autonomi.
Le fasi sono collegate nell’ordine corretto. L’AC Master non è in grado di rilevare se la
configurazione di fase non è corretta.
Seguire questi passi per l’installazione di una configurazione trifase:
1. Esaminare lo schema a pagina 90.
2. Disinserire tutte le fonti di alimentazione CC e CA.
3. Spegnere ogni AC Master
4. Collegare il cablaggio CA.
5. Opzionale: Collegare un pannello di
controllo o un interruttore a distanza all’unità
scelta come Master, vedere la sezione 6.
6. Collegare il cablaggio CC.
7. Collegare il cablaggio CAN (CAT5 ethernet
cable (straight through)) e attivare la
terminazione CAN posizionando un
ponticello all'inizio e alla fine del CAN bus.
8. Assegnare l’unità come Master o Slave:
9. Impostare ciascuna unità alla stessa
tensione e frequenza di uscita.

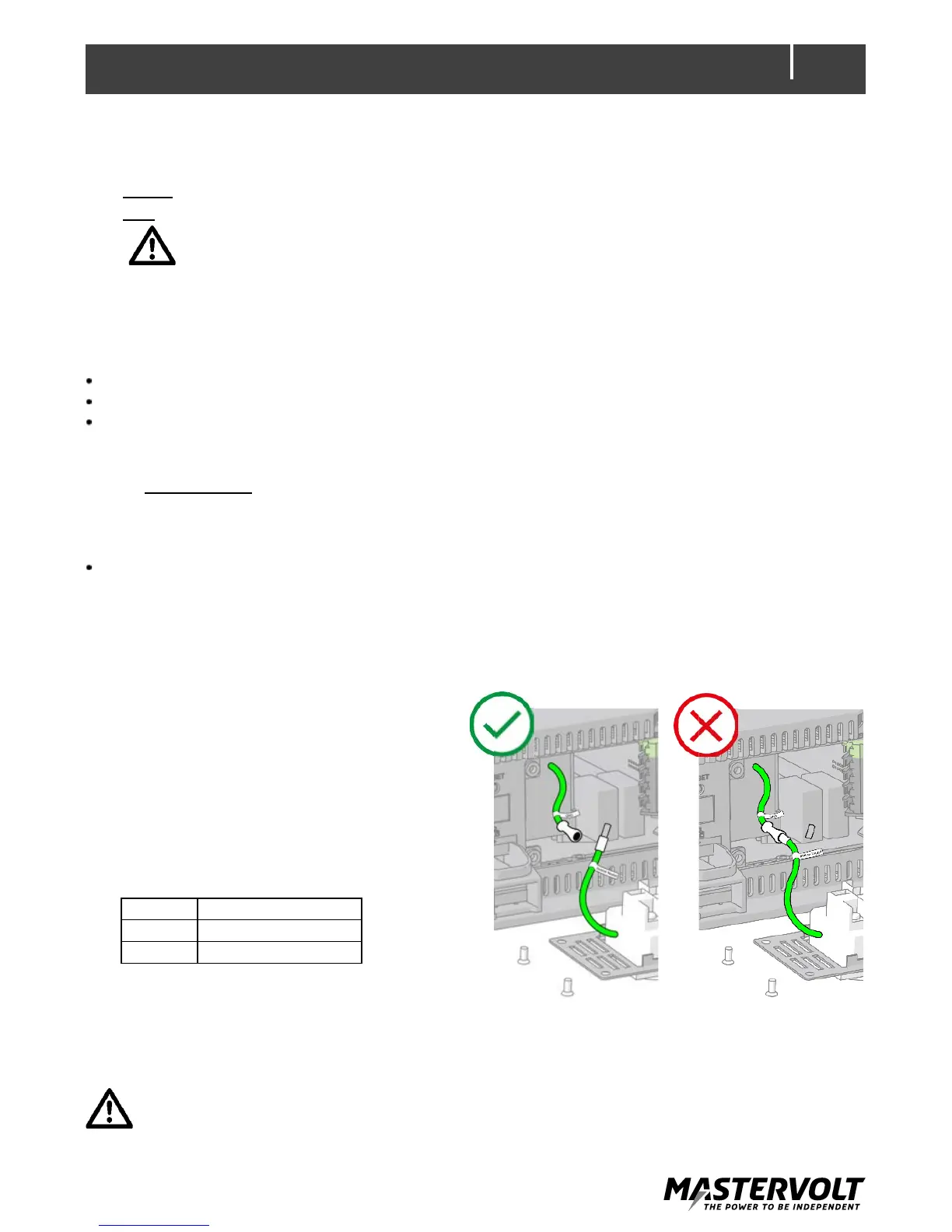

10. Ispezionare tutti i cavi. Scollegare qualsiasi cavi di massa interna collegata, vedere l’immagine.
11. Collocare il fusibile dell’inverter.
12. Accendere la sorgente di alimentazione CC.
13. Accendere ogni AC Master.
