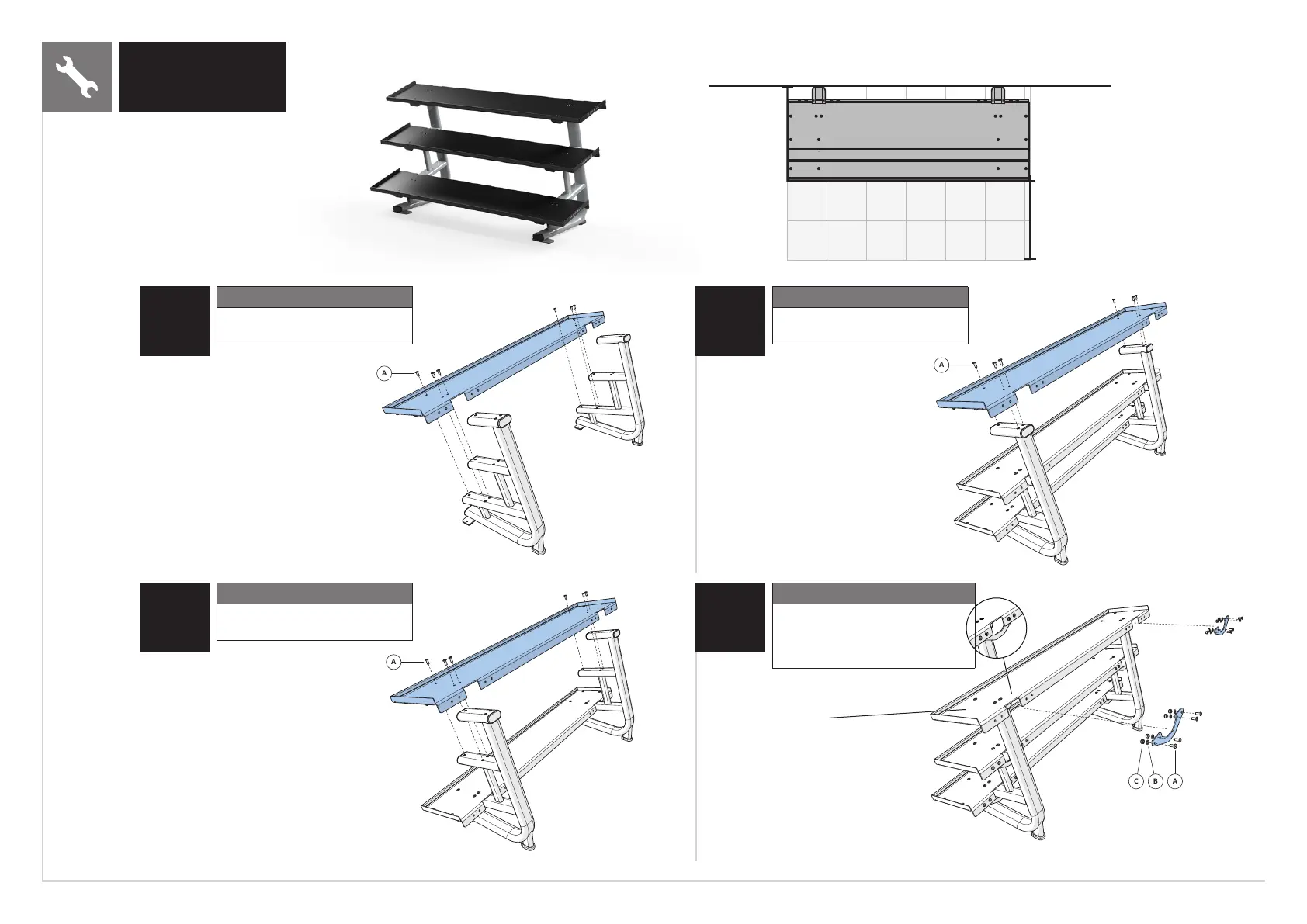

MG-A536
ÁREA DE ALMACENAMIENTO
ESPACIO LIBRE
DE OBSTÁCULOS
0,6 m (2 ft)
ampLio reCorrido
1,86 m
(73,3 in)
0,74 m
(28,5 in)
A
A
A
B
C
1
Paso 1: tornillería
Descripción Cantidad
A Perno (M10x25L) 6
Paso 3: tornillería
Descripción Cantidad
A Perno (M10x25L) 6
3
2
Paso 2: tornillería
Descripción Cantidad
A Perno (M10x25L) 6
Repita para
cada nivel
Paso 4: tornillería
Descripción Cantidad
A
B
C
Perno (M10x25L)
Arandela plana (M10)
Tuerca (M10)
24
24
24
4
