Matrix MAGNUM SERIES - Page 79

79
PORTUGUÊS
A
A
A
B
C

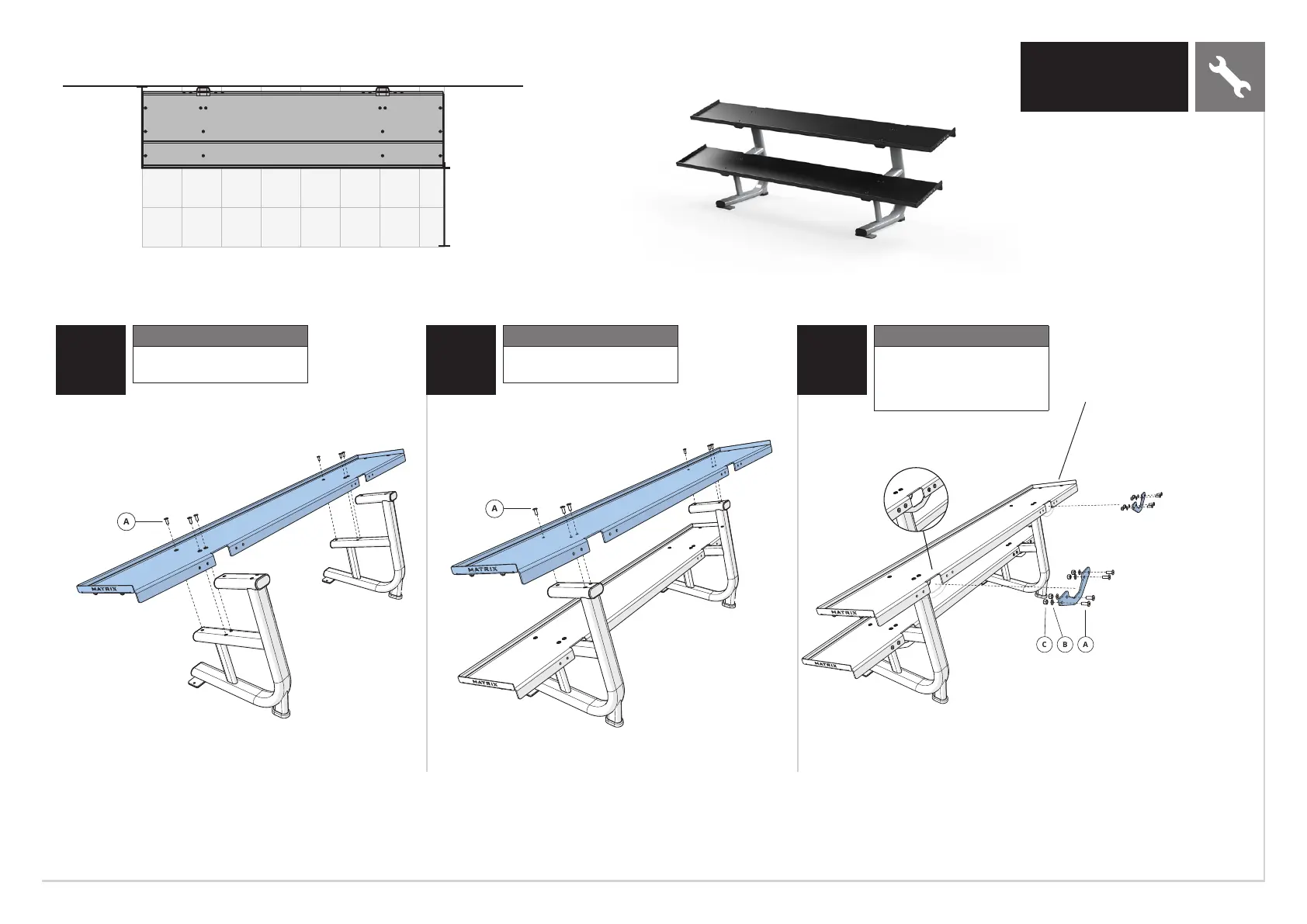

ÁREA DE ARMAZENAMENTO
ÁREA LIVRE
0,6 m (2 pés)
CAMINHO DA
LARGURA
2,32 m
(91,4 pol.)
0,63 m
(24,6 pol.)
MG-A528
1 2 3
Repita para
cada nível
Passo 1 Ferragens
Descrição Qtd.
A Bolt (M10x25L) 6
Passo 2 Ferragens
Descrição Qtd.
A Bolt (M10x25L) 6
Passo 3 Ferragens
Descrição Qtd.
A
B
C
Parafuso (M10x25L)
Arruela (M10)
Porca (M10)
16
16
16
