12
FUNCIONAMIENTO DEL MODO DE ACTIVACIÓN
SECUENCIAL CONTINUA
Para efectuar un solo disparo, presione el brazo de contacto
contra la superficie de trabajo y accione el disparador. Se
disparará un clavo.
DISCO DE AJUSTE DE LA PROFUNDIDAD DE
PENETRACIÓN (Fig.17)
Para ajustar la profundidad de penetración, gire el disco 1 de
ajuste como se indica a continuación.
PUNTA DE CONTACTO
(Fig.18) NF255FA/18
(Fig.19) NF565A/16
(Fig.20) NF665A/15
• Desconecte SIEMPRE el suministro de aire antes de
instalar o desinstalar la punta de contacto.
Instale la punta de contacto 1 en la punta del brazo de contacto 2
cuando dispare clavos en un material blando. La punta de contacto
puede guardarse en el cargador cuando no se esté utilizando.
CÓMO EXTRAER CLAVOS ATASCADOS
(Fig.21, 22) NF255FA/18
(Fig.23) NF565A/16, NF665A/15
• Desconecte SIEMPRE el suministro de aire.
• Cuando se disponga a extraer clavos atascados,
póngase guantes y no utilice las manos desnudas.
• Compruebe que ha extraído todos los clavos atascados
de la nariz de la herramienta antes de volver a conectar el
suministro de aire.
1 Desconecte el suministro de aire.
2 Extraiga los clavos del cargador.
3 Tire del cierre delantero 1 para abrir la guía de impulsión
A 2.
4 Extraiga los clavos atascados del interior de la guía de
impulsión A y la placa protectora 3 utilizando una barra
metálica fina o un destornillador plano.
5 Cierre la guía de impulsión A y el cierre delantero.
CUBIERTA DE ESCAPE DIRECCIONAL (NF565A/16, NF665A/15)
(Fig.24) La dirección del aire de escape puede cambiarse
girando la cubierta de escape con la mano.

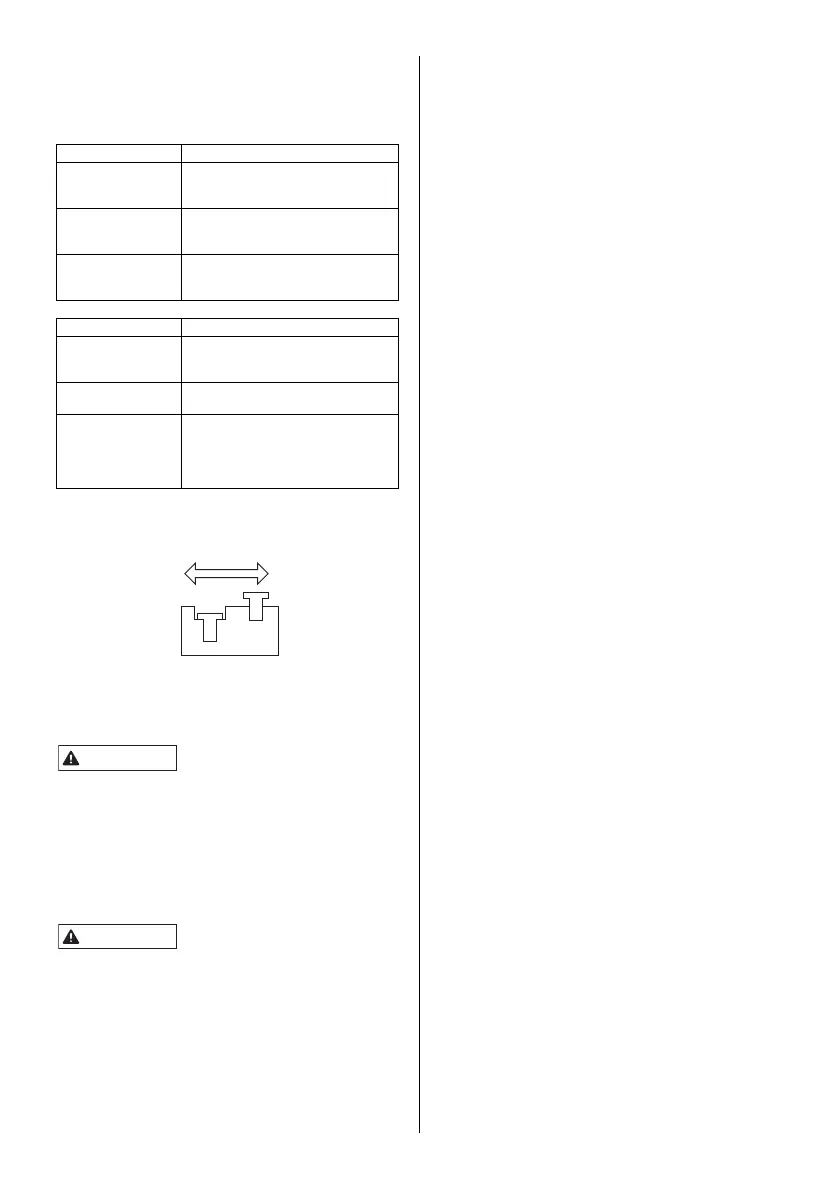

PROCEDIMIENTO
1 Accionar el disparador y
mantenerlo accionado.
2 Presionar el brazo de contacto.
ACTIVACIÓN POR
CONTACTO
La herramienta dispara un clavo cada
vez que se presiona el brazo de
contacto.
ACTIVACIÓN
SECUENCIAL
CONTINUA
La herramienta no puede disparar un
clavo.
PROCEDIMIENTO
1 Presionar el brazo de contacto.
2 Accionar el disparador y
mantenerlo accionado.
ACTIVACIÓN POR
CONTACTO
La herramienta dispara un clavo.
ACTIVACIÓN
SECUENCIAL
CONTINUA
La herramienta dispara un clavo.
La herramienta no puede disparar un
segundo clavo hasta que el disparador
se suelta y el brazo de contacto se
separa de la superficie de trabajo.
Profundo Poco profundo
ADVERTENCIA
ADVERTENCIA
