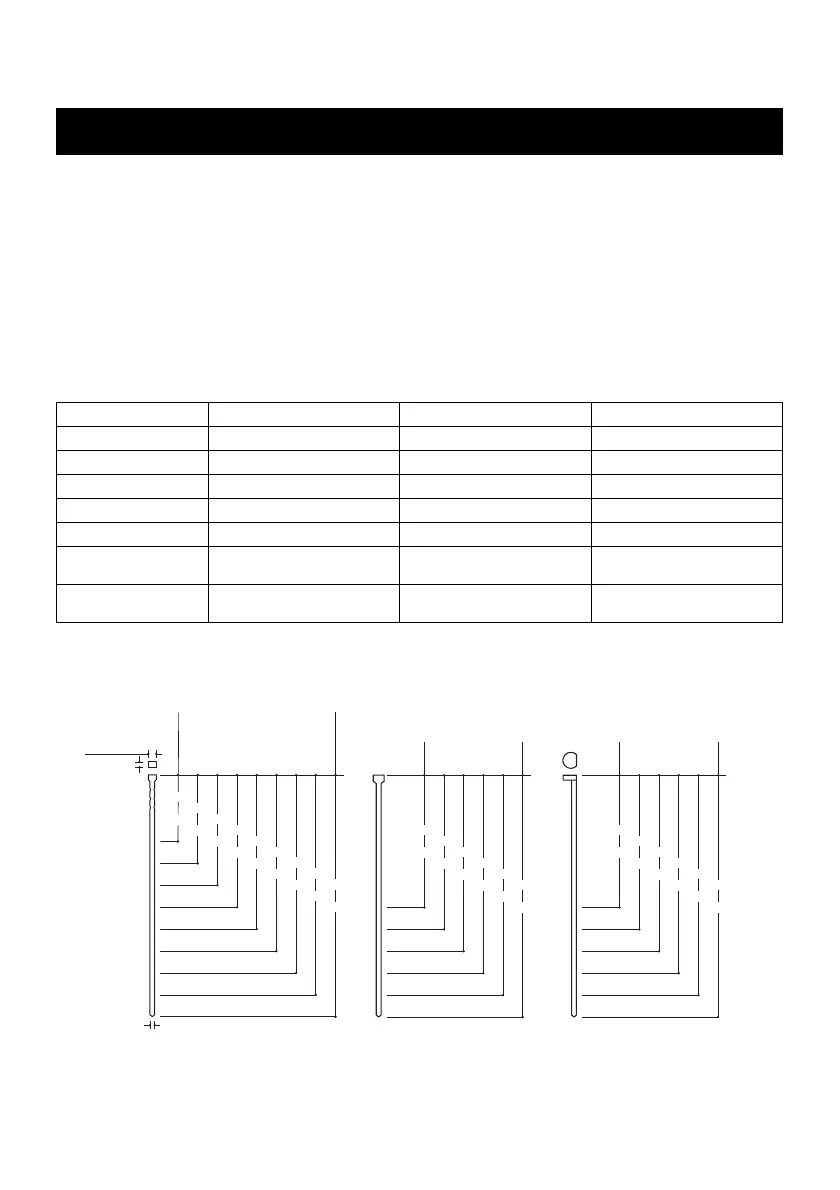

1. SPEZIFIKATIONEN UND TECHNISCHE DATEN
1. BEZEICHNUNG DER TEILE (SIEHE Fig.1~3)
2. WERKZEUGSPEZIFIKATIONEN
3. SPEZIFIKATIONEN DER BEFESTIGUNGSMITTEL
DEUTSCH
BETRIEBSANLEITUNG
1 Gehäuse 6 Auslöser a Klickhebel (NF255FA/18)
2 Zylinderdeckel 7 Griff
3 Abluftgitter (Öffnung) 8 Vorderer Verschluss
4 Magazin 9 Schieber-Einheit (NF255FA/18)
5 Kontaktarm 0 Drücker (NF565A/16, NF665A/15)
PRODUKT-NR. NF255FA/18 NF565A/16 NF665A/15
HÖHE 10" (255 mm) 11-3/16" (284 mm) 12-5/8" (322 mm)
BREITE 2-1/2" (64 mm) 3-3/4" (95 mm) 3-11/16" (94 mm)
LÄNGE 9-5/8" (244 mm) 11-11/16" (297 mm) 11-11/16" (297 mm)
GEWICHT 2,7 lbs (1,2 kg) 3,4 lbs (1,5 kg) 3,97 lbs (1,8 kg)
LADEKAPAZITÄT 100 Nägel 110 Nägel 106 Nägel
EMPFOHLENER
BETRIEBSDRUCK
70 bis 100 psi
(5 bis 7 bar)
70 bis 100 psi
(5 bis 7 bar)
70 bis 100 psi
(5 bis 7 bar)
LUFTVERBRAUCH 0,024 ft3 (0,68 L) bei 100 psi (7 bar)
Betriebsdruck
0,045 ft3 (1,3 L) bei 100 psi (7 bar)
Betriebsdruck
0,051 ft3 (1,44 L) bei 100 psi (7 bar)
Betriebsdruck
0,051" (1,3 mm)
0,041" (1,05 mm)
0,075" (1,9 mm)
Wire gauge: 18
5/8"
15 mm
7/8"
20 mm
1"
25 mm
1-3/16"
30 mm
1-3/8"
35 mm
1-5/8"
40 mm
1-3/4"
45 mm
2"
50 mm
2-3/16"
55 mm
Amerikanische Drahtlehre: 18
1-1/4"
32 mm
1-1/2"
38 mm
1-3/4"
45 mm
2"
51 mm
2-1/4"
57 mm
2-1/2"
65 mm
Amerikanische Drahtlehre: 16
<1,4 mm>
1-1/4"
32 mm
1-1/2"
38 mm
1-3/4"
45 mm
2"
51 mm
2-1/4"
57 mm
2-1/2"
65 mm
Amerikanische Drahtlehre: 15
NF255FA/18
18 Gauge VERSENKNÄGEL
NF565A/16
Gerade 16 Gauge Stiftnägel
NF665A/15
15 Gauge Abgewinkelte
Stiftnägel
