16
BETRIEB MIT VOLLSTÄNDIGER FORTLAUFENDER
AUSLÖSUNG
Drücken Sie beim Einzelschussbetrieb den Kontaktarm gegen
die Oberfläche des Werkstücks und betätigen Sie den Auslöser.
Ein Befestigungsmittel wird eingetrieben.

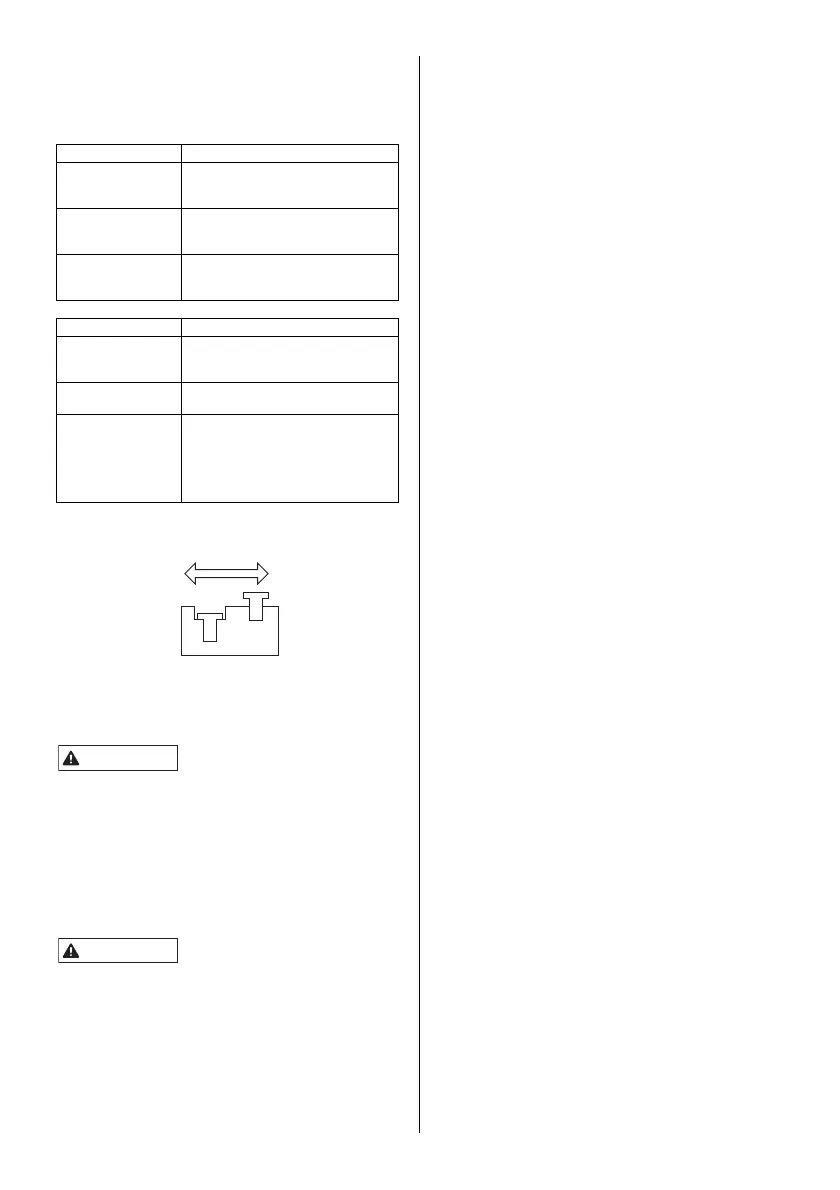

EINSTELLRAD FÜR DIE EINTREIBTIEFE (Fig.17)
Stellen Sie die Eintreibtiefe ein, indem Sie das Einstellrad 1 wie
unten gezeigt drehen.
KONTAKTSPITZE
(Fig.18) NF255FA/18
(Fig.19) NF565A/16
(Fig.20) NF665A/15
• Trennen Sie vor dem Anbringen oder Abnehmen der
Kontaktspitze IMMER die Luftversorgung ab.
Bringen Sie die Kontaktspitze
1
an der Spitze des Kontaktarms
2
an, wenn Sie Nägel in ein weiches Material eintreiben. Die
Kontaktspitze kann am Magazin aufbewahrt werden, wenn sie nicht
verwendet wird.
ENTFERNEN VERKLEMMTER NÄGEL
(Fig.21, 22) NF255FA/18
(Fig.23) NF565A/16, NF665A/15
• Trennen Sie IMMER die Luftversorgung ab.
• Tragen Sie beim Entfernen verklemmter Nägel
Handschuhe. Führen Sie diese Arbeiten nicht mit bloßen
Händen durch.
• Vergewissern Sie sich, dass Sie alle Nägel aus der Nase
des Werkzeugs entfernt haben, bevor Sie die
Luftversorgung wieder anschließen.
1 Trennen Sie die Luftversorgung ab.
2 Nehmen Sie den Nagelsatz aus dem Magazin heraus.
3 Ziehen Sie den vorderen Verschluss 1, um die
Treiberführung A 2 zu öffnen.
4 Entfernen Sie die Nägel, die im Inneren der Treiberführung
A und der Verschleißplatte 3 klemmen, mit einem dünnen
Eisenstab oder einem Schlitzschraubendreher.
5 Schließen Sie die Treiberführung A und den vorderen
Verschluss.
GERICHTETES ABLUFTGITTER (NF565A/16, NF665A/15)
(Fig.24) Die Richtung der Abluft kann durch Drehen des
Abluftgitters mit der Hand geändert werden.
VORGEHENSWEISE
1 Den Auslöser betätigen und
gedrückt halten.
2 Den Kontaktarm niederdrücken.
KONTAKT-
AUSLÖSUNG
Das Werkzeug verschießt jedes Mal
einen Nagel, wenn der Kontaktarm
niedergedrückt wird.
VOLLSTÄNDIGE
FORTLAUFENDE
AUSLÖSUNG
Das Werkzeug kann keinen Nagel
verschießen.
VORGEHENSWEISE
1 Den Kontaktarm niederdrücken.
2 Den Auslöser betätigen und
gedrückt halten.
KONTAKT-
AUSLÖSUNG
Das Werkzeug verschießt einen Nagel.
VOLLSTÄNDIGE
FORTLAUFENDE
AUSLÖSUNG
Das Werkzeug verschießt einen Nagel.
Das Werkzeug kann keinen zweiten
Nagel verschießen, bis der Auslöser
losgelassen wird und der Kontaktarm
von der Oberfläche des Werkstücks
weg bewegt wurde.
