17

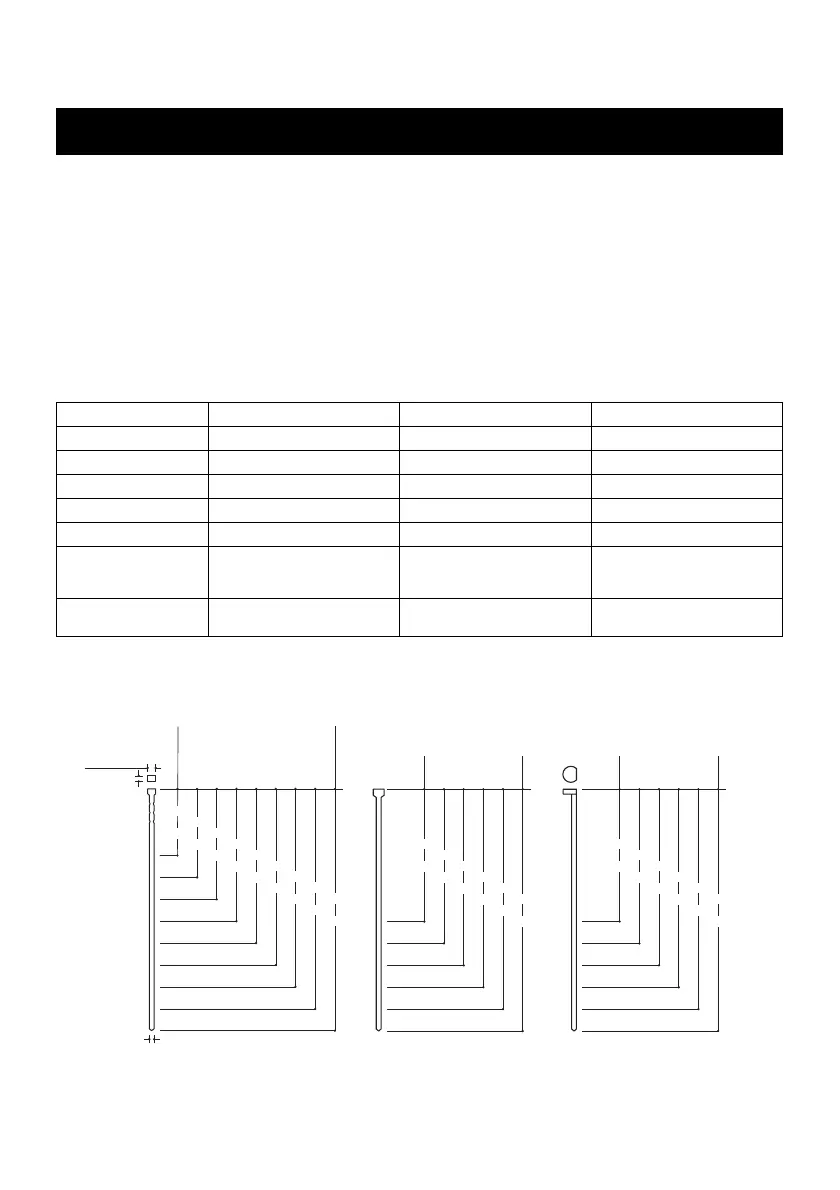

1. SPECIFICHE E CARATTERISTICHE TECNICHE
1. NOMI DELLE PARTI (VEDERE Fig.1~3)
2. SPECIFICHE DELL'UTENSILE
3. SPECIFICHE DEGLI ELEMENTI DI FISSAGGIO
ITALIANO
ISTRUZIONI PER L'USO
1 Telaio 6 Grilletto a Leva a scatto (NF255FA/18)
2 Calotta cilindro 7 Impugnatura
3 Copertura scarico (apertura) 8 Dispositivo di chiusura anteriore
4 Caricatore 9 Unità scorrevole (NF255FA/18)
5 Braccio di contatto 0 Elemento di spinta (NF565A/16, NF665A/15)
N. PRODOTTO NF255FA/18 NF565A/16 NF665A/15
ALTEZZA 10˝ (255 mm) 11-3/16" (284 mm) 12-5/8" (322 mm)
LARGHEZZA 2-1/2" (64 mm) 3-3/4" (95 mm) 3-11/16" (94 mm)
LUNGHEZZA 9-5/8" (244 mm) 11-11/16" (297 mm) 11-11/16" (297 mm)
PESO 2,7 lbs. (1,2 kg) 3,4 lbs. (1,5 kg) 3,97 lbs. (1,8 kg)
CAPACITÀ DI CARICO 100 chiodi 110 chiodi 106 chiodi
PRESSIONE DI
ESERCIZIO
CONSIGLIATA
Da 70 a 100 p.s.i.
(da 5 a 7 bar)
Da 70 a 100 p.s.i.
(da 5 a 7 bar)
Da 70 a 100 p.s.i.
(da 5 a 7 bar)
CONSUMO D'ARIA 0,024 ft3 (0,68 L) a 100 p.s.i. (7 bar)
pressione di esercizio
0,045 ft3 (1,3 L) a 100 p.s.i. (7 bar)
pressione di esercizio
0,051 ft3 (1,44 L) a 100 p.s.i. (7 bar)
pressione di esercizio
0,051" (1,3 mm)
0,041" (1,05 mm)
0,075" (1,9 mm)
Wire gauge: 18
5/8"
15 mm
7/8"
20 mm
1"
25 mm
1-3/16"
30 mm
1-3/8"
35 mm
1-5/8"
40 mm
1-3/4"
45 mm
2"
50 mm
2-3/16"
55 mm
Calibro gambo: 18
1-1/4"
32 mm
1-1/2"
38 mm
1-3/4"
45 mm
2"
51 mm
2-1/4"
57 mm
2-1/2"
65 mm
Calibro gambo: 16
<1,4 mm>
1-1/4"
32 mm
1-1/2"
38 mm
1-3/4"
45 mm
2"
51 mm
2-1/4"
57 mm
2-1/2"
65 mm
Calibro gambo: 15
NF255FA/18
18Ga: GROPPINI
NF565A/16
Chiodi per finitura da 16Ga.
diritti
NF665A/15
Chiodi per finitura ad angolo da
15Ga.
