DEUTSCH

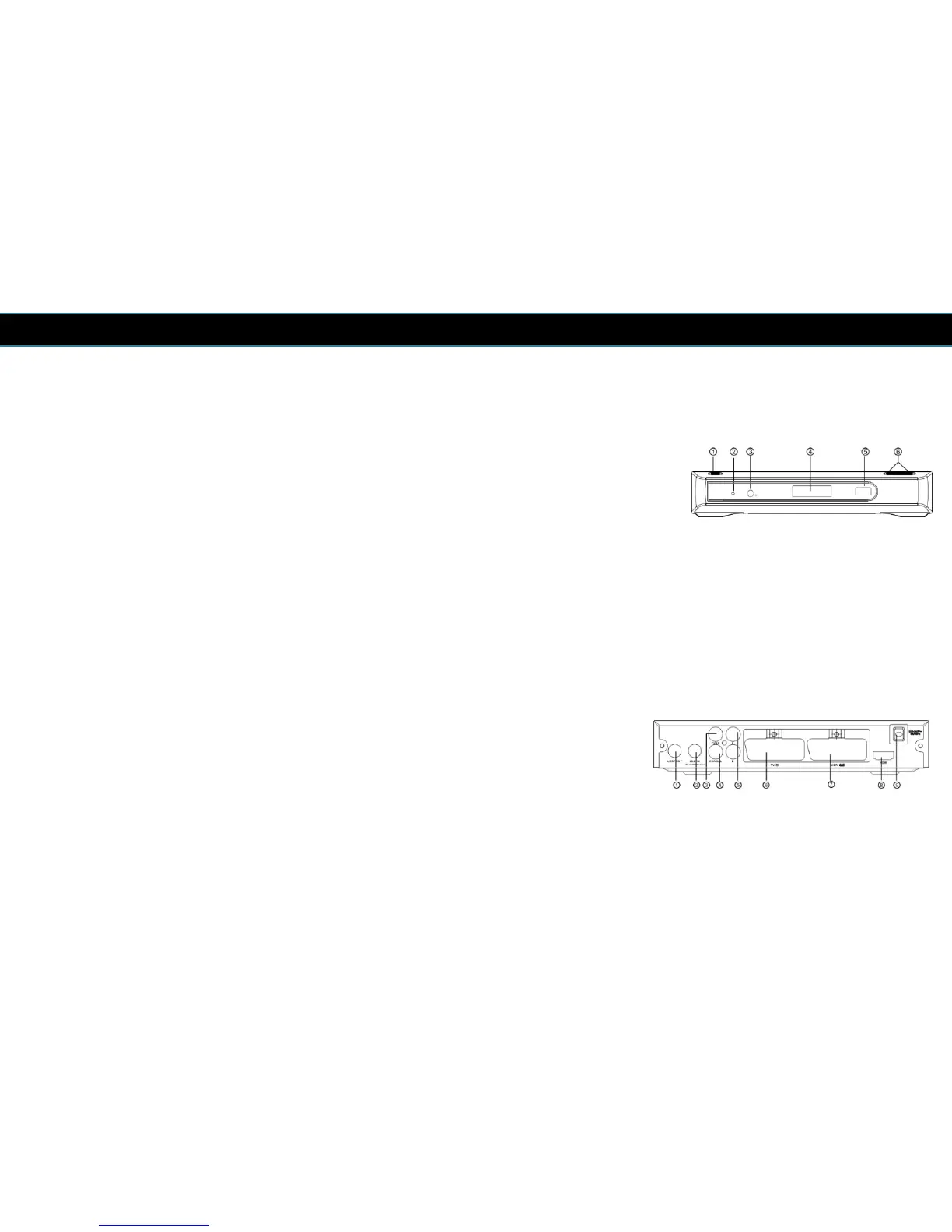

2.3 Gerätefront
1 HAUPTSCHALTER: Dient zum Ein und Ausschalten des Receivers.
2 INFRAROTSENSOR: Empfängt die Signale der Fernbedienung.
3 STANDBY INDIKATOR: Zeigt den Betriebsstatus des Receivers. Im Standby
leuchtet die LED rot.
4 LED DISPLAY: Zeigt die Uhrzeit oder die Kanalnummer an.
5 USB: PVR Funktion (mit externem USB Speicher). Daten von USB abspielen
6 CHANNEL UP/DOWN: Dient zum Hoch oder Runter schalten der Kanäle.
2.4 Geräterückseite
1 LOOP OUT: Diese Buchse dient zur Weiterleitung des Satsignal zu einem zweiten
Receiver.
2 LNB IN: Anschluss zum LNB.
3 CVBS: Komposite Video Ausgang ( FBAS).
4 COAXIAL: Digitaler Audio SPDIF Ausgang.
5 AUDIO L/R: Analoger Audioausgang ( Links/Rechts).
6 TV SCART: Analoger Videoausgang für TV.
7VCR SCART: Analoger Videoausgang für VCR/DVD.
8 HDMI OUT: Digitaler Audio/Video Ausgang für TV/DVD etc.
9 MAINS CABLE: Dieses Kabel dient zum Anschluss an das Stromnetz.
8
