31

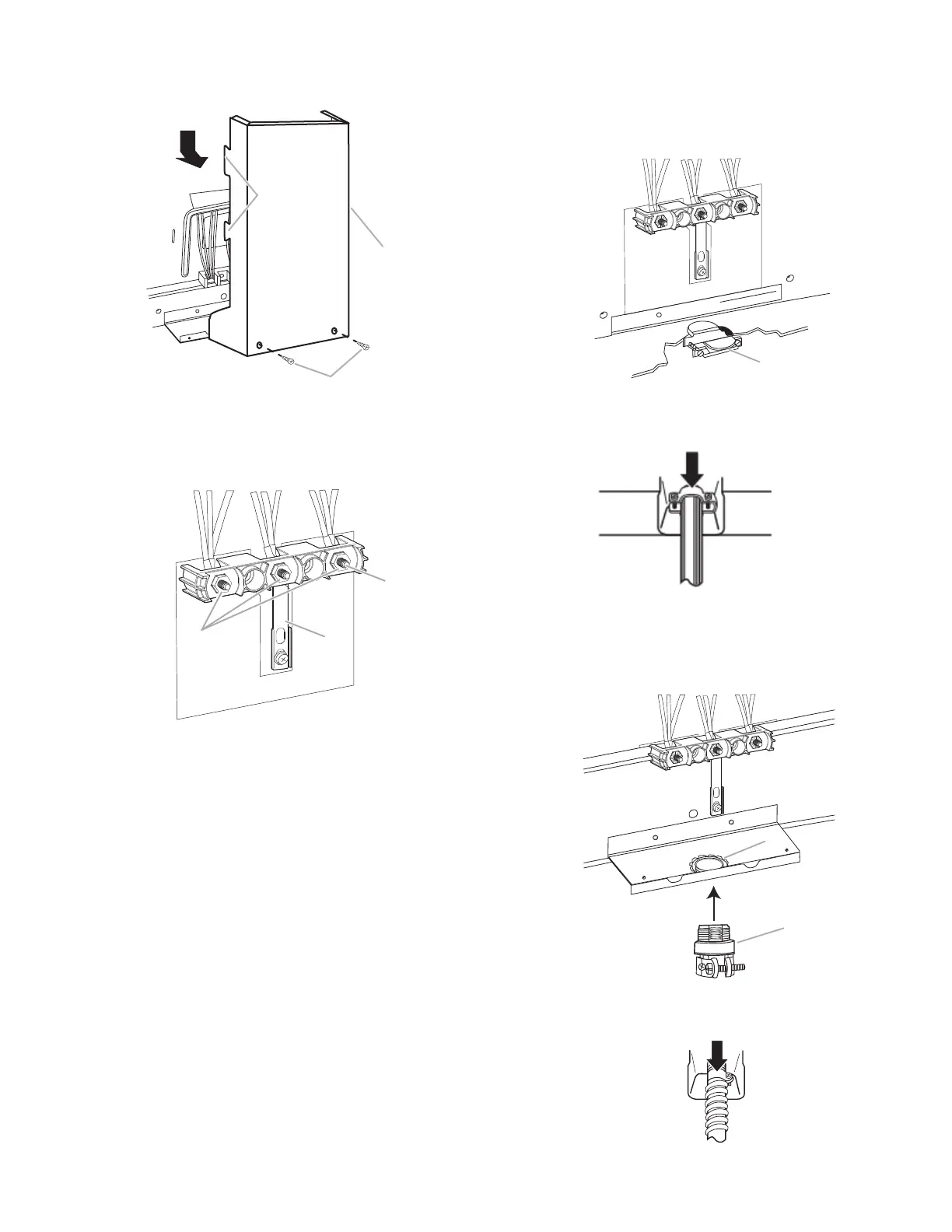

2. Ôter les vis du couvercle du bornier situées à l’arrière de la
cuisinière. Tirer le couvercle vers le bas et vers soi pour
enlever le couvercle de la cuisinière.
A. Deux onglets de montage de chaque côté
B. Couvercle du boîtier de branchement
C. Vis à tête hexagonale
3. Retirer les trois écrous 10-32 à tête hexagonale des bornes.
A. Écrou 10-32 à tête hexagonale
B. Bornes
C. Barrette de liaison à la terre
4. Ajouter un serre-câbles.
Style 1 : Serre-câbles du câble d’alimentation
� Retirer l’opercule défonçable pour le cordon
d’alimentation.
� Ajouter un serre-câbles homologué UL dans l’ouverture.
A. Serre-câbles – homologation UL
� Serrer la vis du serre-câbles autour du cordon
d’alimentation.
Style 2 : Serre-câbles pour raccordement direct
� Retirer l’opercule défonçable si nécessaire pour le
raccordement du conduit flexible.
� Assembler un connecteur de conduit homologué UL dans
l’ouverture.
A. Écrou de retenue amovible
B. Conduit
� Serrer la vis du serre-câbles autour du conduit flexible.
