36

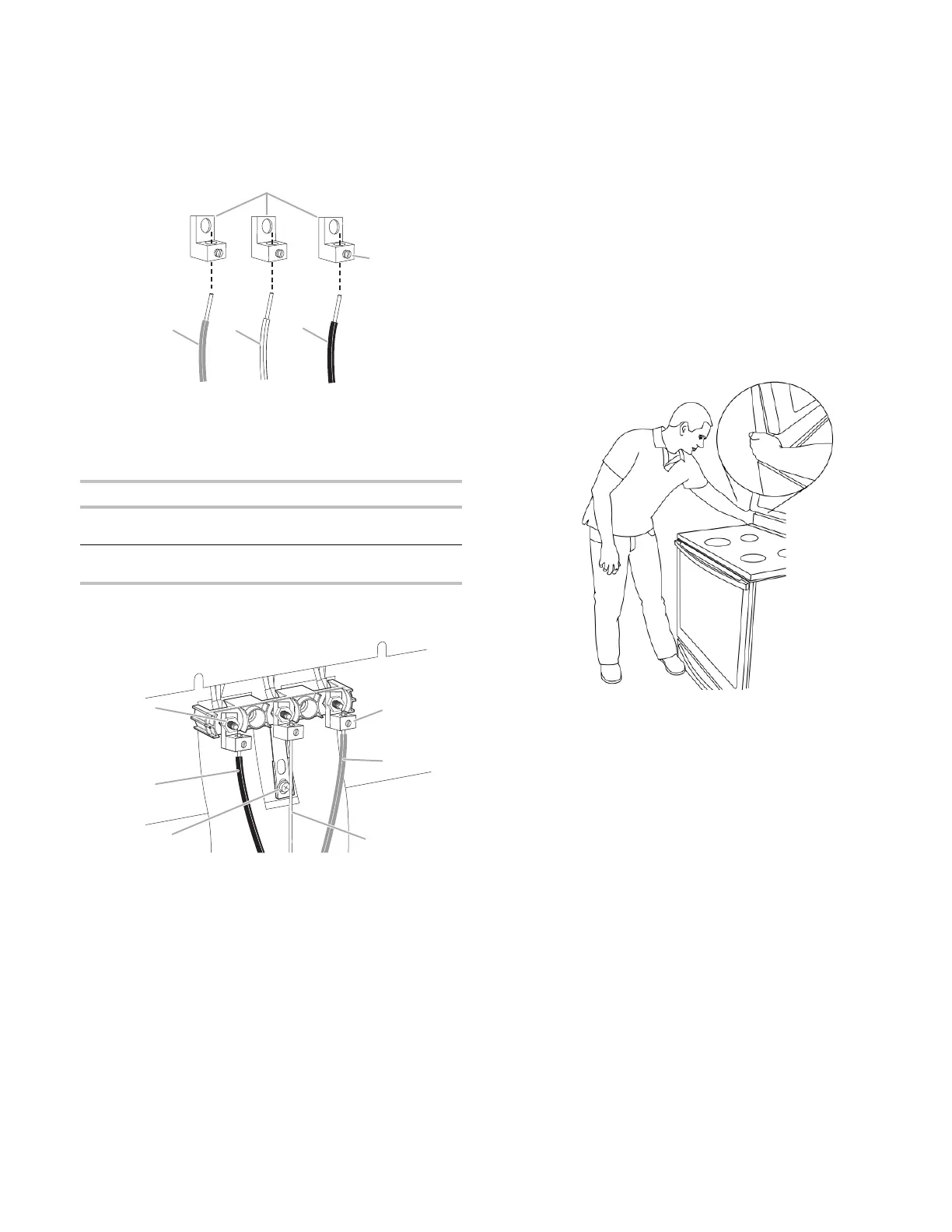

2. Fixer les cosses aux conducteurs de la ligne 2 (rouge), de
mise à la terre nu (vert) et de la ligne 1 (noir). Desserrer (ne
pas enlever) la vis d’ajustement sur le devant de la cosse et
insérer l’extrémité du conducteur nu jusqu’au fond des
cosses. Serrer au couple de façon sécuritaire la vis de
serrage comme indiqué dans le tableau de spécifications de
couple pour fil dénudé suivant.
A. Cosse
B. Vis de serrage
C. Conducteur de ligne 2
(rouge)
D. Fil de mise à la terre nu (vert)
E. Conducteur de ligne 1 (noir)
Spécifications de Couple pour les Fils Nus
Calibre AWG Couple
Conducteur de cuivre de
calibre 8
25 lb/po (2,8 N·m)
Conducteur d’aluminium de
calibre 6
35 lb/po (4,0 N·m)
3. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le
conducteur neutre nu (vert) au plot central du bornier au
moyen d’un des écrous hexagonaux no 10-32.
A. Écrou 10-32 à tête
hexagonale
B. Ligne 2 (rouge)
C. Vis de liaison à la terre
D. Fil de mise à la terre nu (vert)
E. Ligne 1 (noir)
F. Cosse
4. Connecter les conducteurs de la ligne 2 (rouge) et de la
ligne 1 (noir) aux bornes externes du bornier avec des écrous
hexagonaux no 10-32.
5. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).
6. Bien serrer les écrous hexagonaux.
IMPORTANT : Vérifier le serrage des écrous hexagonaux.
7. Réinstaller le couvercle du bornier.
8. Rebrancher l’alimentation.
Vérifier que la bride antibasculement
est bien installée et engagée
Sur les cuisinières avec tiroir de remisage :
1. Retirer le tiroir de remisage. Voir la section « Tiroir de
remisage ».
2. Au moyen d’une torche électrique, inspecter le dessous de la
cuisinière.
3. Regarder pour voir si le pied arrière de la cuisinière est inséré
dans la fente de la bride antibasculement.
Sur les cuisinières avec tiroir-réchaud ou tiroir de remisage
de qualité supérieure :
1. Placer l’extérieur du pied contre le bord inférieur avant du
tiroir-réchaud ou tiroir de remisage de qualité supérieure, puis
saisir le côté inférieur droit ou gauche du tableau de
commande comme indiqué.
REMARQUE : Si le comptoir est muni d’un dosseret, il
pourrait être nécessaire de saisir la cuisinière plus haut que
ce qu’indique l’illustration.
2. Tenter d’incliner la cuisinière vers l’avant avec précaution.
S’il y a immédiatement une résistance, le pied de la cuisinière
est engagé dans la bride antibasculement.
3. Si l’arrière de la cuisinière se soulève de plus de 1/2 po
(1,3 cm) du plancher sans opposer de résistance, cesser
d’incliner la cuisinière et la reposer doucement sur le plancher.
Le pied de la cuisinière n’est pas engagé dans la bride
antibasculement.
IMPORTANT : Si on entend un claquement ou un bruit
d’éclatement lorsqu’on soulève la cuisinière, cela signifie
peut-être que la cuisinière n’est pas bien engagée dans la
bride. Vérifier qu’aucun obstacle n’empêche la cuisinière de
glisser jusqu’au mur ou le pied de la cuisinière de glisser dans
la bride. Vérifier que la bride est fermement maintenue en
place par les vis de montage.
4. Glisser la cuisinière vers l’avant et vérifier que la bride
antibasculement est bien fixée au plancher ou au mur.
5. Faire glisser de nouveau la cuisinière de façon à ce que son
pied arrière se trouve dans la fente de la bride
antibasculement.
IMPORTANT : Si l’arrière de la cuisinière se trouve à plus de
2 po (5,1 cm) du mur de montage, cela signifie que le pied
arrière de la cuisinière n’est peut-être pas engagé dans la
bride. Glisser la cuisinière vers l’avant et déterminer si un
objet fait obstruction entre la cuisinière et la paroi de montage.
Si vous avez besoin d’aide ou d’un entretien, consulter le
Guide de démarrage rapide pour obtenir les coordonnées.
