McCulloch MS354 - Arret du Moteur; Graissage Automatique

3332
5 - FONCTIONNEMENT
5-1.VERIFICATION DU MOTEUR
AVERTISSEMENT
Ne jamais mettre en marche ou utiliser la tronçonneuse à
moins que la chaîne et le guide-chaîne ne soient correcte
-
ment installés
.
1. Remplissez le réservoir à carburant (A-bouchon jaune)
avec le mélange carburant correct (Figure 5-1A).
2. Remplissez le réservoir d'huile (B-bouchon noir) avec
l'huile correcte pour la chaîne et la barre (Figure 5-1A).
3. S’assurer que CHAIN BRAKE
®
est déclenché (C)
avant de mettre l’outil en marche (Figure 5-1A).
REMARQUE : Voir la fig. 3-5A et 3-5B de la page 30.
5-2. DEMARRAGE DU MOTEUR
1. Appuyez sur le commutateur rouge STOP pour le
mettre en position marche « I » (Fig. 5-2A).
2. Tirez sur l'étrangleur (A) jusqu'à ce qu'il s'enclenche.
(Fig. 5-2B)
3. Appuyez 10 fois sur la poire de l'amorceur (B). (Fig. 5-
2C)
4. Enclencher l'avance de l'accélérateur: appuyez sur le
loquet et maintenez-le (C) pressez sur la gâchette
d'accélération (D) relâchez la gâchette puis le loquet.
(Fig. 5-2D)
5. Placez la tronçonneuse sur une surface solide et hor-
izontale. Tenez la tronçonneuse fermement à l'aide de
votre pied comme indiqué.Tirez sur le démarreur d'un
coup sec
, 4 f
ois
.
F
aites attention à la chaîne au cas où
elle commencerait à tourner. (Fig. 5 -2E)
REMARQUE: Si le moteur semble prêt à démarrer avant la
4ème tr
action, arrêtez de tirer sur le démarreur et procédez
de la façon décrite dans l'étape suivante.
6. Enfoncez complètement l'étrangleur (E). (Fig.5-2F)
7. Tenez la tronçonneuse fermement et tirez sur le
démarreur d'un coup sec, 4 fois. Le moteur devrait
démarrer.
8.
Laissez le moteur tour
ner pendant 10 secondes pour
le chauffer. Appuyez sur la gâchette (F) et mettez-le
au ralenti. (Fig. 5-2G)
9.
Si le moteur ne démarre pas
, répétez les étapes ci-
dessus.
INFORMATIONS IMPORTANTES D'IMMOBILITÉ
Dans certains cas en raison des conditions d'opération
(altitude, température etc.), votre scie à chaîne peut avoir
besoin d'in léger ajustement de la vitesse d'immobilisation.
Après le chauff
age - Consultez la section 5-2 etape 7 du
mode d’emploi - Si l'unité ne s'immobilise pas après le
redémarrage par deux fois, suivez les étapes ci-dessous
pour ajuster l'immobilisation.
1.
Accès d'ajustement d'immobilité (J). (Figure 5-2G)
2. Utiliser un tournevis Phillips ou fileté - tournez par 1/4
à 1/2 dans le sens des aiguilles d'une montre (vers la
droite). L'unité devrait alors s'immobiliser normale-
ment. (Figure 5-2H).
REMARQUE: Si la chaîne tourne durant l'immobilisation -
retournez la vis vers la gauche jusqu'à la chaîne s'arrête et
que l'unité continue à s'immobiliser.
5-1A
C
A
B
5-2A
5-2B
A
5-2C
B
5-2D 5-2E
C
D
5-2F 5-2G
E
F
5-2H 5-2H
G
5 - FONCTIONNEMENT
5-3. REDEMARRAGE D’UN MOTEUR CHAUD
1.
Vérifiez que l'interrupteur marche/arrêt est bien sur la
position "I".
2. Bougez le levier de l'étrangleur aussi loin que possi-
ble. Pressez ensuite complètement le levier de l'étran-
gleur. Cela permet de faire avancer l'accélérateur afin
que vous ne soyez pas obligé de maintenir la gâchette
enfoncée pendant le démarrage.
3. Dépressez 10 fois la première ampoule.
4. Tirez ensuite rapidement 4 fois la corde du starter. Le
moteur devrait démarrer.
5. Relâchez le loquet de sécurité et appuyez sur puis
relâchez la manette des gaz pour la placer en position
neutre.

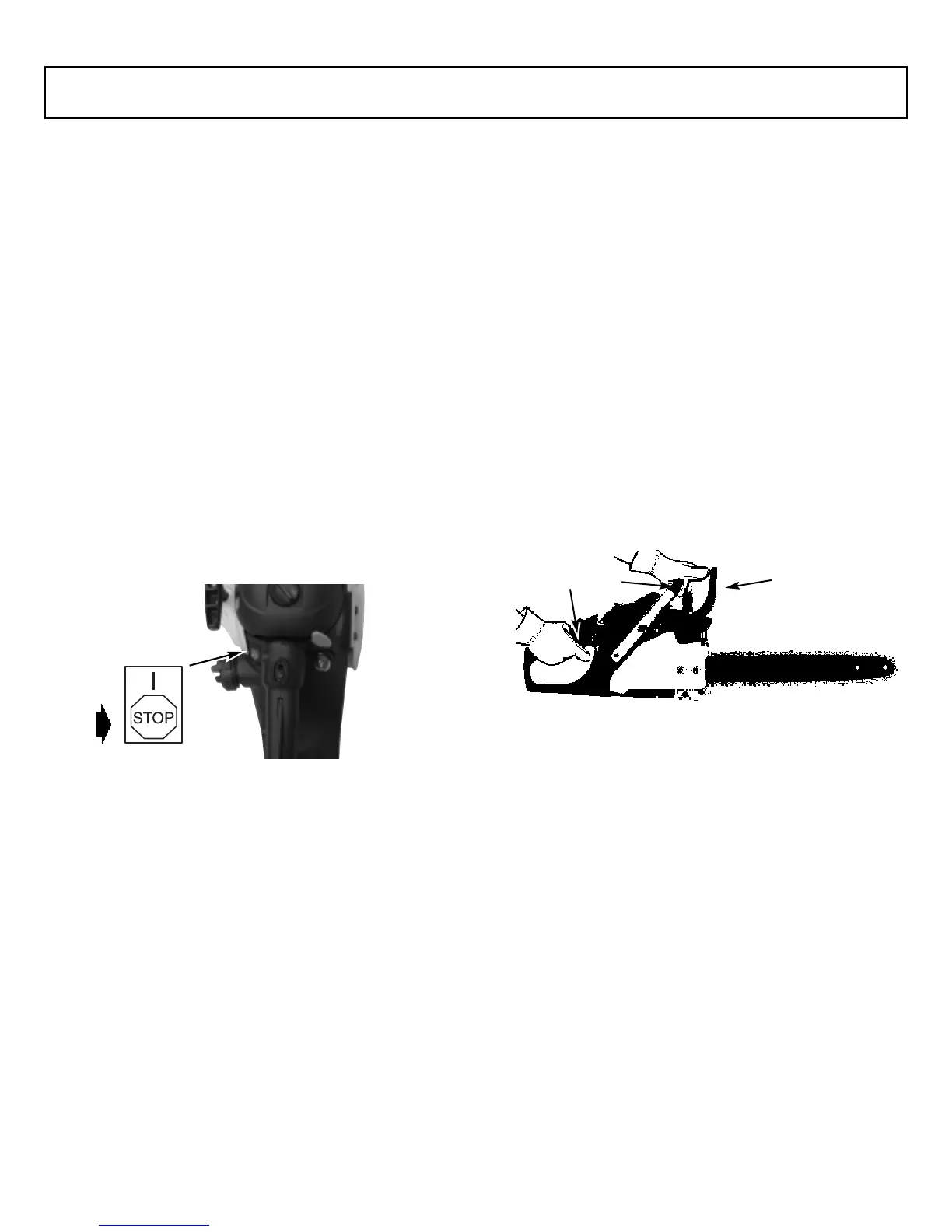

5-4. ARRET DU MOTEUR
1. Relâcher la gâchette et laisser le moteur tourner au
ralenti.
2. Pressez le bouton ARRET vers le bas pour arreter le
moteur Figure 5-4A.
REMARQUE : Pour un arrêt d’urgence, activer tout simple-
ment CHAIN BRAKE
®
et mettre l’interrupteur en position
ARRET (STOP).
ACTION CHAIN BRAKE
®
PAR INERTIE
REMARQ
UE :
CETTE SCIE EST MUNIE D'UN FREIN DE
CHAÎNE P
AR INER
TIE.
SI LA SCIE REBONDIT EN
COURS D'UTILISATION, L'INERTIE DU MOUVEMENT
PR
O
V
OQ
UERA L'ACTIVATION DU FREIN. UNE BANDE
DE FREIN Q
UI S'ENR
OULE A
UT
OUR DU
T
AMBOUR
D'EMBRAYAGE EST ACTIVÉE ET EMPÊCHE LE MOU-
VEMENT DE LA CHAÎNE.
5-5. TEST OPERATIONNEL DU CHAIN
BRAKE
®
Tester CHAIN BRAKE
®
périodiquement pour en assurer
son bon fonctionnement.
Tester CHAIN BRAKE
®
avant toute coupe, après tout
abattage extensif, et surtout après toute réparation.
ET
APES POUR TEST DE CHAIN BRAKE
®
:
1. Placer la tronçonneuse sur une surface dégagée,
f
er
me et plane.
2. Faire démarrer le moteur.
3. Tenir fermement la poignée arrière (A) avec la main
droite (Figure 5-5A).
4. Tenir fermement la poignée avant (B) [pas la manette
de CHAIN BRAKE
®
(C)] de la main gauche (Figure 5-
5A).
5. Appuyer sur la gâchette d’accélération jusqu’à la posi-
tion 1/3 de gaz, puis déclencher immédiatement la
manette de CHAIN BRAKE
®
(C) (Figure 5-5A).
AVERTISSEMENT
Déclencher le CHAIN BRAKE
®
doucement. La chaîne ne
doit rien toucher aucune surface et doit rester à l’horizontale.
6. La chaine doit être bloquée instantanément; à ce
moment, relâcher immédiatement la gâchette d’ac-
célération.
AVERTISSEMENT
Si la chaîne ne s'arrête pas, arrêtez le moteur et faites
réparer votre unité dans le Centre de maintenance agréé le
plus proche.
7. Si CHAIN BRAKE
®
fonctionne correctement, arrêter
le moteur et DECLENCHER CHAIN BRAKE
®
.
5-6. LUBRIFICATION DE LA CHAINE ET DU
GUIDE-CHAINE
Une lubrification adéquate de la chaîne est essentielle afin
de réduire toute friction avec le guide-chaîne.
Ne jamais laisser la chaîne ou le guide non lubrifiés. Utiliser
la tronçonneuse sans lubr
ification adéquate dimin
ue son
efficacité et sa longévité, rend la chaîne émoussée et use
le guide-chaîne car surchauffé. Une décoloration du guide-
chaîne, de la fumée et un résidu de résine sont des évi-
dences d’un manque d’huile
.
REMARQUE: La chaîne se détend pendant son utilisation,
particulièrement si elle est neuve; il est donc nécessaire de
l’ajuster et de la resserrer de temps à autre. Les nouvelles
chaînes doivent être ajustées après cinq minutes d’opération.
5-7. GRAISSAGE AUTOMATIQUE
Votre scie à chaîne est équipée d'un système de graissage
actif d'embrayage automatique. Le système de graissage
appor
te automatiquement la quantité appropr
iée d'huile à
la barre et à la chaîne. À mesure que la vitesse du moteur
augmente, le flux d'huile envoyé à la barre augmente aussi.
Il n'y a pas de réglage de flux.
Le réser
v
oir à huile s'épuis
-
er
a à peu près en même temps que le réservoir à carbu-
rant.
5-4A
5-5A
A
C
B
