McCulloch MS354 - 10 Lista de Piezas; 10 Part List

62 63
10 - PARTS LIST9 - DETECCION Y CORRECCION DE FALLAS DEL MOTOR
ACCION CORRECTIVA
Seguir las instrucciones del Manual del
Usuario.
Sii usted necesita ajustar el carburador
debe llevarlo a un Centro de Servicio
Authorizado.
Limpiar / separar o reemplazar la bujía.
Reemplazar el filtro del combustible.
Mover a la posición RUN (MARCHA).
Reemplazar la pantalla del parachispas.
Desmonter, limpiar y volver a instalar el
filtro.
Sii usted necesita ajustar el carburador
debe llevarlo a un Centro de Servicio
Authorizado.
Sii usted necesita ajustar el carburador
debe llevarlo a un Centro de Servicio
Authorizado.
Limpiar / separar o reemplazar la bujía.
Sii usted necesita ajustar el carburador
debe llevarlo a un Centro de Servicio
Authorizado.
Utilizer combustible mezclado en fomral
adecuada (mezcla 40:1).
PROBLEMA
La unidad no arranca o arranca
pero no opera.
La unidad arranca, pero el motor
tiene poca potencia.
El motor titubea.
No hay potencia con carga.
Opera en forma errática.
Genera humo excessivo.
CAUSA PROBABLE
Procedimientos incorrecte de arrranque.
Fijacion incorrecta del ajuste de la
mezcla del carburador.
Bujía de encendido sucia.
Filtro obstruido del combustible.
Posición incorrecta de la palanca del
ahogador.
Pantalla sucia del parachispas.
Filtro de aire sucio.
Fijación incorrecta del ajuste de la
mezcla del carburador.
Fijación incorrecta del ajuste de la
mezcla del carburador.
Bujía de encendido mal dividia.
Fijación incorrecta del ajuste de la
mezcla del carburador.
Mezcla incorrecta del combustible.

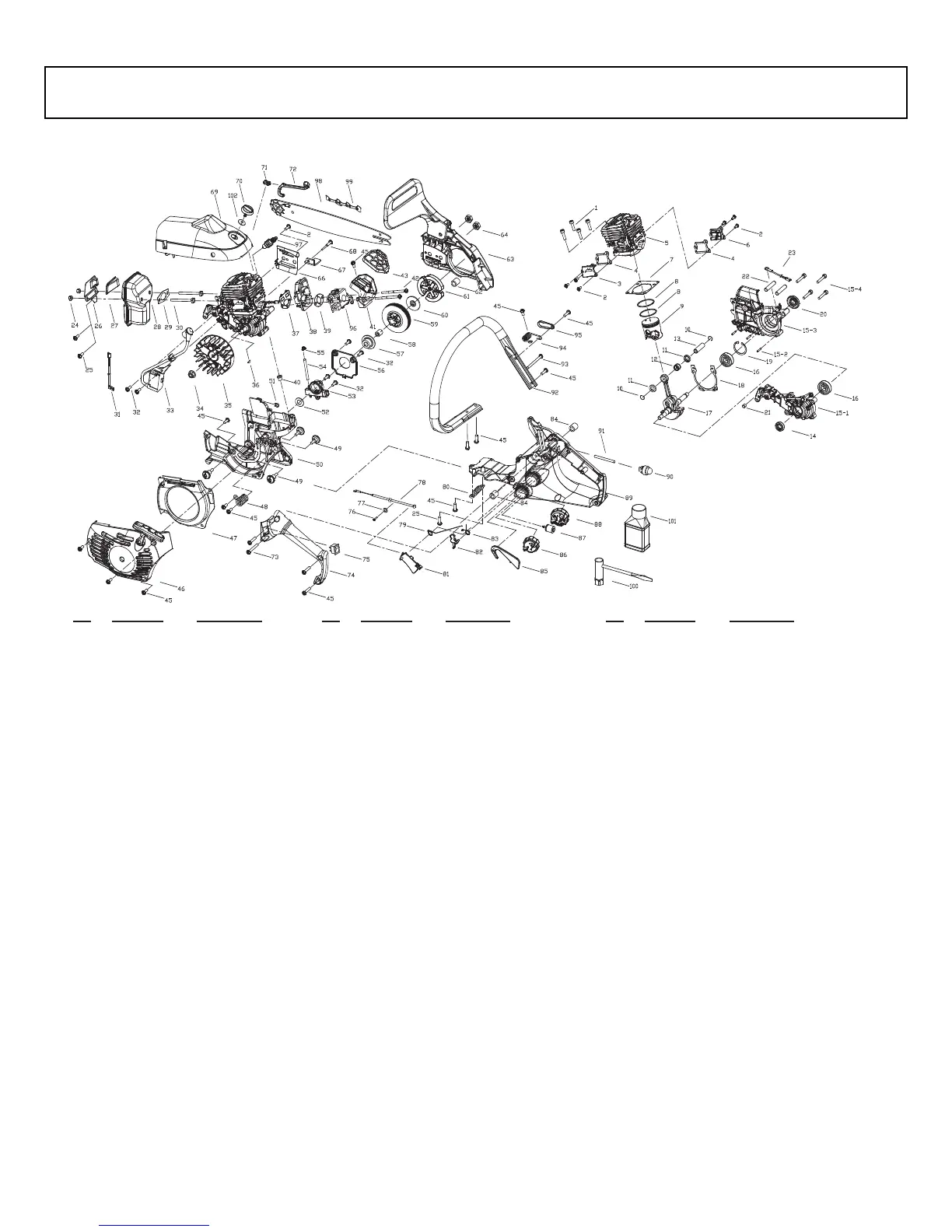

No. Parts No. Description
1 9SGEB-05-20 SCREW 32 9SKKB-04-14 SCREW 69 9067-311001 SHROUD
2 9SKKB-04-10 SCREW 33 9288-310801 IGNITION ASS'Y 70 9134-310801 KNOB
3 9067-310802 CAP 34 9NHC-08 NUT 71 9072-311001 HOLDER, CHOKE LEVER
4 9014-310803 GASKET 35 9169-310801 FLYWHEEL ASS'Y 72 9114-311001 LEVER, CHOKE
5 9292-311001F CYLINDER 36 6221-830301 WOODRUFF KEY 73 9SKKBB05-27 SCREW
6 9067-310801 CAP 37 9014-310805 SPACER 74 9068-311002 HANDLE ASS'Y (L)
7 9014-310801 GASKET 38 9082-311001 ISOLATER, CARBURETER 75 9022-310701 SWITCH
8 9189-311001 PISTON RING 39 9014-310006 SPACER 76 9SKKBB04-10 SCREW
9 9290-311001 PISTON 40 9013-311003 RUBBER PLUG 77 9WFZ-04-12 WASHER
10 9CA-10.3 RING 41 9228-311006 AIR GUIDE ASS'Y 78 9010-311001 CABLE, THROTTLE
11 9131-310801 WASHER 42 9SKKB-04-70 SCREW 79 9024-311005 SPRING
12 9NR-K101411 ROLLER 43 9183-311201 SPONGE 80 9024-310803 SPRING
13 9PC10-32 PIN, PISTON 45 9SKKBB05-18 SCREW 9028-311001 TRIGGER, THROTTLE
14 9157-332101 SEAL 46 9228-311010 STARTER HOUSING ASS'Y 82 9028-311002 TRIGGER, THROTTLE
15 9228-310819 CLY CASE ASS'Y 47 9211-311001 CAP, AIRWAY 83 9024-311003 SPRING
15-1 9072-310802F CLY CASE, LEFT 48 9024-311001 SPRING 84 9013-311001 RUBBER PLUG
15-2 9PA-03-08S PIN 49 9191-311001 SCREW 85 9028-310801 TRIGGER, RELEASE
15-3 9072-310801F CLY CASE, RIGHT 50 9004-311001 BRACKET 86 9228-310809 OIL CAP ASS'Y
15-4 9SKKB-05-27 SCREW 51 9079-311002 BUSH 87 9182-310101 FUEL FILTER
16 9DB-620101 BEARING 52 9WFB-10-18 SPACER 88 9228-310820 FUEL CAP ASS'Y
17 9228-310801-A CRANK/ROD ASS'Y 53 9228-310805 PUMP ASS'Y 89 9228-311003 HANDLE ASS'Y (R)
18 9014-310802 GASKET 54 9129-311005 PIPE 90 9142-310002 PRIMER
19 9CB-32 RING 55 9154-310802 CONNECTOR 91 9129-311002 PIPE
20 9157-310801 SEAL 56 9072-310806 CAP, ANTI-DUST 92 9068-311001 HANDLE, FRONT
21 9059-311001 BUSH 57 9073-310803 WORM 93 9SKKBY05-32 SCREW
22 9191-310802 SCREW 58 9NR-K101313 ROLLER 94 9024-311002 SPRING
23 9010-311002 WIRE 59 9200-310801 DRUM ASS'Y 95 9043-311002 CAP, SPRING
24 9NCC-05U NUT 60 9014-310807 WASHER 96 9287-311001 CARBURETER WT-808A
25 9SKKB-05-14 SCREW 61 9228-311004 CLUTCH ASS'Y 97 9295-310801 SPARK PLUG CHAMPION R27C
26 9014-310810 COVER, MESH 62 9013-311002 RUBBER PLUG 98 9040-310814F BAR
27 9016-310801 SPARK ARRESTER 63 9228-311009 BRAKE KIT ASS'Y 99 6220-210820 CHAIN
28 9228-311005 MUFFLER ASS'Y 64 9NAZ-5/16-18 NUT 100 9042-310201 SPANNER
29 9014-310804 BAFFLE 65 9014-310811 SPACER 101 9066-310101 OIL
30 9191-310803 SCREW 66 9263-310801 CHAIN CATCH 102 9014-311003 SPACER
31 9010-311003 WIRE 67 9SKKB-05-32 SCREW
No. Parts No. Description No. Parts No. Description
81
MODEL MS354
