16 TGZ 040A through TGZ 190A OMM TGZ-1

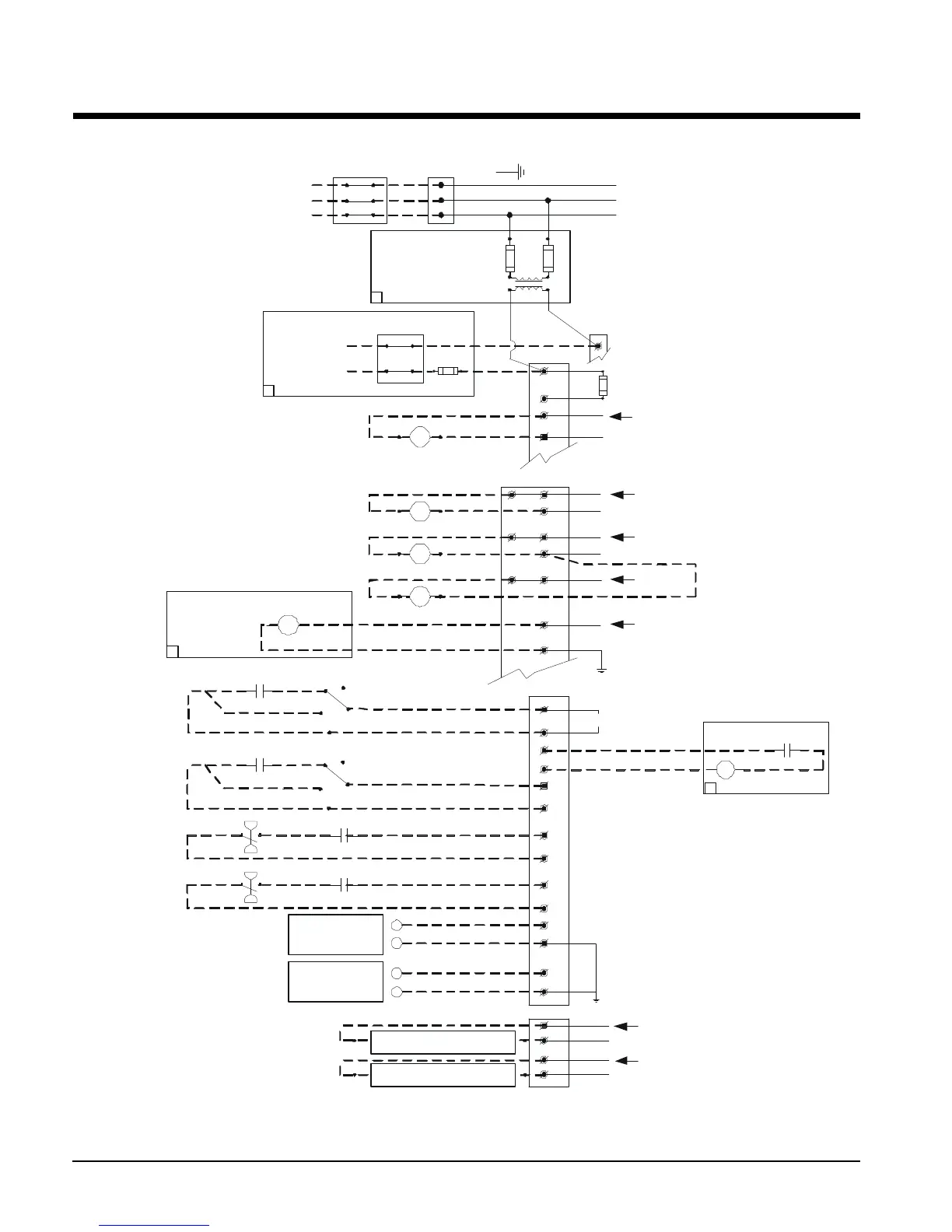

Field Wiring Diagram
Figure 4, Field Wiring Diagram
FIELD WIRING FOR TGZ
DWG. 330538901 REV.0D (MOD)
KDL 09-04-08
WITH MICROTECH CONTROLLER
TO COMPRESSOR(S)
AND FAN MOTORS
(BY OTHERS)
3 PHASE
POWER
120VAC
CONTROL POWER
GND LUG
TERMINAL BLOCK
FUSED CONTROL
CIRCUIT TRANSFORMER
OPTION
CHW PUMP RELAY (BY OTHERS)
120 VAC 1.0 AMP MAX
DISCONNECT
N
FIELD
SUPPLIED
OPTION
10A
FUSE
(BY OTHERS)
CONTROL
CIRCUIT
FUSE
14
11
NOTE: ALL FIELD WIRING TO BE
INSTALLED AS NEC CLASS 1
WIRING SYSTEM WITH CONDUCTOR
RATED 600 VOLTS
SUPPLY
ALARM BELL RELAY
FACTORY SUPPLIED ALARM
FIELD WIRED
ALARM
BELL
OPTION
CONTROLLER
ICE MODE SWITCH
(BY OTHERS)
RELAY
1 2
NO
AUTO
TIME
CLOCK
OFF
ON
OFF
ON
REMOTE STOP
SWITCH
(BY OTHERS)
REMOVE LEAD 897
LEAVING WATER RESET
(BY OTHERS)
+
-
(BY OTHERS)
+
-
CHW FLOW SWITCH
---MANDATORY–-
(BY OTHERS)
NOR. OPEN PUMP AUX. CONTACTS (OPTIONAL)
CDW FLOW SWITCH
---MANDATORY–-
(BY OTHERS)
NOR. OPEN PUMP AUX. CONTACTS (OPTIONAL)
CDW PUMP RELAY (BY OTHERS)
120 VAC 1.0 AMP MAX
TOWER FAN #1 COIL (BY OTHERS)
120 VAC 1.0 AMP MAX
TOWER FAN #2 COIL (BY OTHERS)
120 VAC 1.0 AMP MAX
TB3-90
(BY OTHERS)
(BY OTHERS)
