7
Mise en garde :
--L'unité de commande peut être raccordée à une pompe et à un éclairage
subaquatique uniquement. Pour les spécifications du produit, reportez-
vous aux pages précédentes.
--Le courant de la pompe raccordée ne doit pas dépasser 8 A (séries SSC-
TLT et SSC-T uniquement).
Cellule électrolytique et électrode
1. La cellule électrolytique doit être installée à l'horizontale.
2. Pour éviter la perte de chlore, la cellule électrolytique doit être installée à
la fin du système de filtration, juste avant le retour de l'eau de la piscine.
3. Pour raccorder l'entrée et la sortie d'eau à la cellule électrolytique,
observez la direction du flux d'eau indiquée sur la cellule électrolytique.
8. Installation
1. Trois vis auto-taraudeuses et des prises murales sont fournies pour une
installation rapide et simple. Découpez simplement le gabarit fourni pour
repérer l'emplacement des points de perçage. Utilisez un foret de maçon
de 8 mm pour percer les trous des vis sur la paroi en béton en respectant
la position indiquée sur le gabarit. Fixez les trois vis auto-taraudeuses
dans le trou que vous venez de percer. Une fois les vis en place,
suspendez simplement l'électrolyseur avec un support à l'arrière de
l'unité.
2. Collez la cellule électrolytique à l'horizontale sur la conduite de retour de
la pompe et laissez durcir la colle pendant 24 heures.

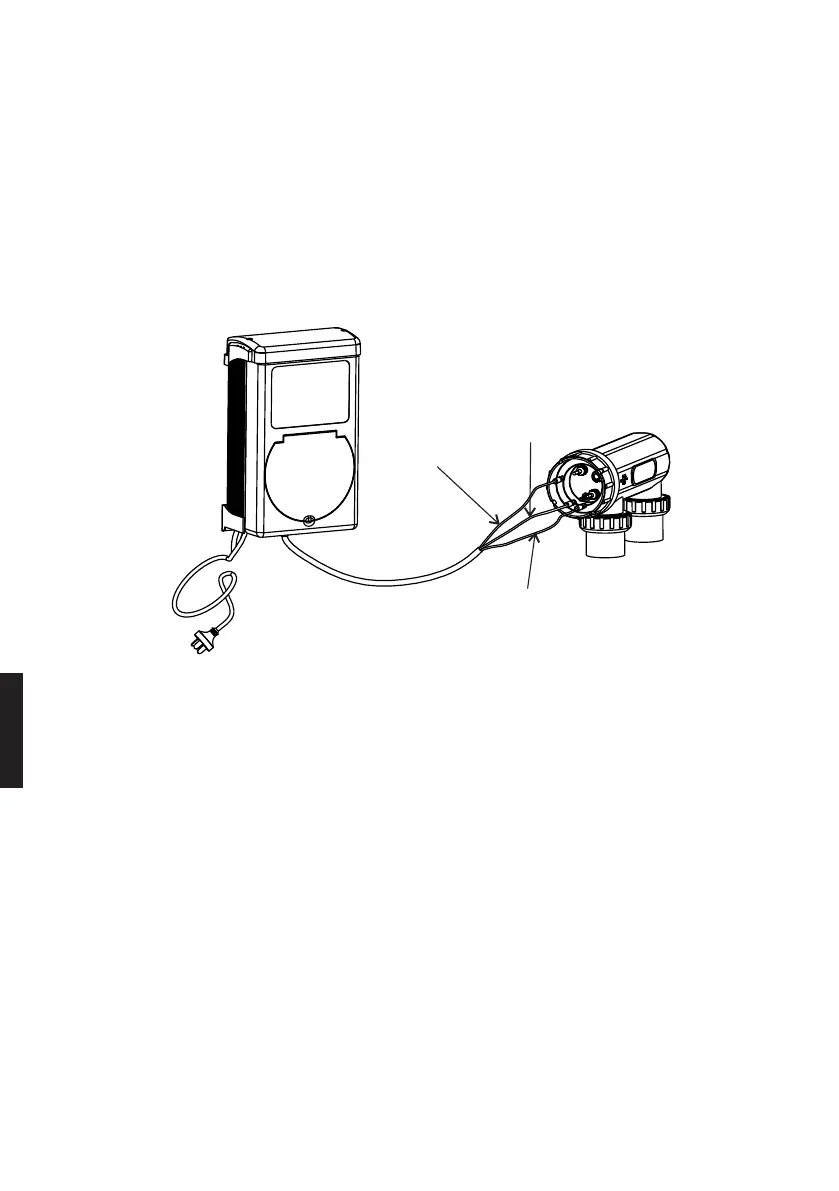

3. Utilisez le câble fourni pour raccorder l'unité de commande à la cellule
électrolytique.
ø La prise noire simple doit être branchée à l'unité de commande.
ø Le câble jaune doit être branché au capteur de gaz de la cellule
électrolytique.
ø Les câbles noirs doivent être branchés aux électrodes. Les connecteurs
peuvent être posés d'un côté ou de l'autre.
Black
Yellow
Black
Fran aisç
