MEGABRAS MTD-20KWe - Rangos de Medición; Medición de la Resistencia de Puesta a Tierra

30
2.7. Rangos de Medición
El equipo posee 4 rangos de medición:
Rango Unidad Resolución de lectura
0 – 20,00 Ω 0,01
0 – 200,0 Ω 0,1
0 – 2000 Ω 1
0 – 20 kΩ 0,01
2.8. Medición de la resistencia de puesta a tierra

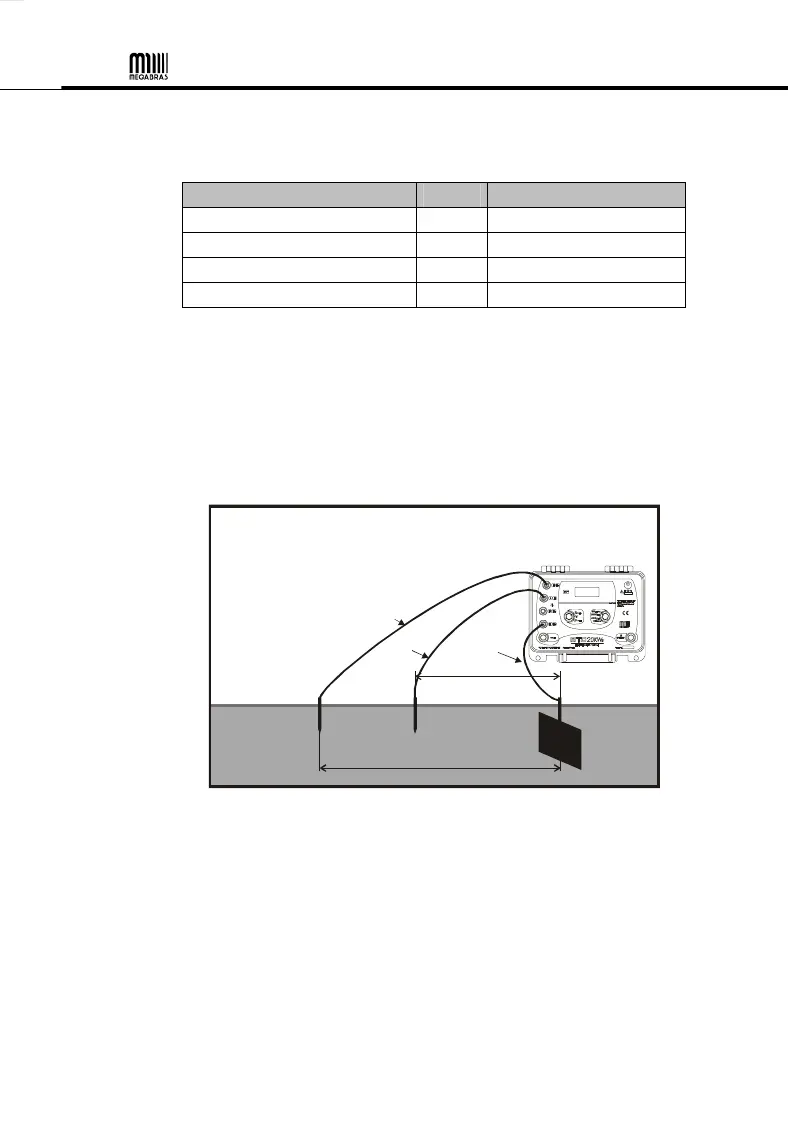

1. Clave en el terreno dos jabalinas (picas) auxiliares, la jabalina de
corriente E3 y la jabalina de tensión E2, y conéctelas a través de los
cables provistos, a los bornes H(EC)# y S(ET)$ respectivamente. El
borne E(EXC)& se debe conectar a la puesta a tierra cuya resistencia
se quiere medir (E1) con el cable de 5 m (Ver fig. 01).
E3 E2
E1
fig. 01
D1
D2
Cable de
40m
Cable de
20m
Cable de
5m
Jabalina de
corriente
Jabalina de
tensión
Puesta a
tierra
incógnita
a medir
2. Seleccione la posición R (3 pole) en la llave de FUNCIÓN(.
Seleccione la posición de 20 kΩ en la llave de RANGO* y oprima la
tecla de START'. Si el valor de la resistencia fuera menor que 2 kΩ,
seleccione la escala mas adecuada, eligiéndola en orden decreciente.
Si suena la alarma acústica significa que existe alguna anormalidad en
el cableado de las jabalinas que impide circular la corriente de
medición (eventualmente, la razón puede ser una resistencia de
difusión exageradamente elevada en la jabalina de corriente). Revise
la instalación para subsanar la dificultad.
