2.11. Medición de la Resistividad Específica - Método
de Schlumberger
En los telurímetros MEGABRAS, en los que se puede medir resistividad
específica del terreno por el método de Wenner, también se pude medir por
el método de Schlumberger. El método consiste básicamente en clavar 4
electrodos, pero manteniendo los centrales fijos y variando apenas los de

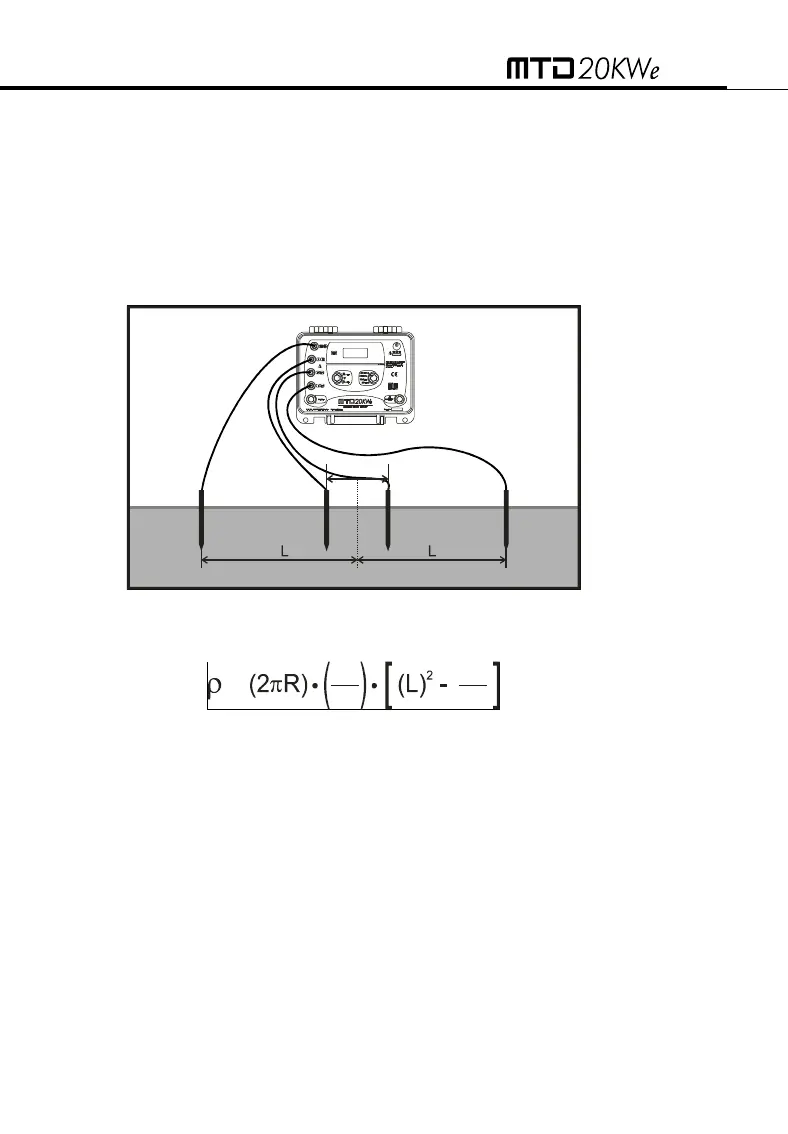

los extremos. La configuración sería la siguiente:
H(E) C S(E) T
ES(E)
XT E(E) XC
a
La fórmula a utilizar es:
=
a
2
1
4
Donde:
ρ = Resistividad específica del terreno
R = es el valor de la resistencia indicada por el display.
π = 3,14159
L = es la distancia desde el centro hasta los electrodos de corriente,
a = es la distancia entre los electrodos de tensión.
Para realizar la estratificación, el método indica que se deben mantener los
electrodos centrales fijos y variar apenas los de los extremos. De esta
manera, en la proporción en que se aumentan las distancias L se realiza
una pesquisa en el terreno a una profundidad aproximadamente igual a L.
