MEGABRAS MTD-20KWe - Medición de las Tensiones Espurias; Medición de Resistividad Específica - Método de Wenner

31
Si aparece un número 1 en la posición del dígito más significativo
significa que el valor medido es mayor que el máximo del rango
seleccionado (Overrange). En ese caso se debe seleccionar el rango
inmediatamente superior hasta encontrar una lectura válida (esto no
será posible si la resistencia medida es mayor que 20 kΩ).
2.9. Medición de las tensiones espurias
1. Para verificar la existencia y medir las tensiones espurias presentes en
el terreno deben mantenerse las jabalinas hincadas en el terreno y
conectadas al equipo como se indica en la fig. 01.
2. Seleccione la posición V en la llave de FUNCIÓN( y oprima el
pulsador START'. El display indicará la tensión de CA existente entre
la puesta a tierra y la sonda E2, hasta 200 V
2.10. Medición de Resistividad Específica - Método
de Wenner

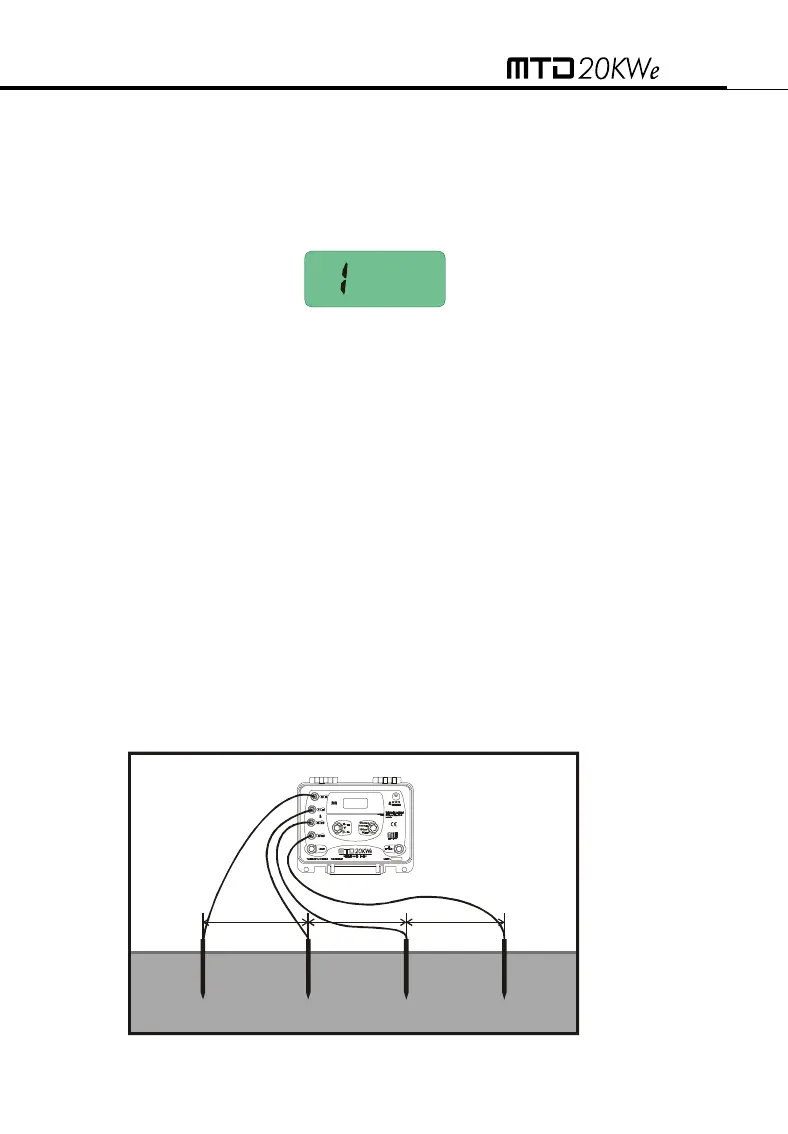

1. Clave en el terreno cuatro jabalinas (picas), bien alineadas y con
separación constante D, como se indica en la fig. 02. En esta medición
la distancia entre jabalinas es crítica, ya que interviene en el cálculo de
resistividad.
2. Seleccione la posición ρ (4 pole) en la llave de FUNCIÓN( y conecte
las jabalinas como se indica en la figura 02.
fig. 02
D
H(E) C S(E) T
ES(E)
XT E(E) XC
D
D
