32
3. Oprima la tecla START' y encuentre la escala mas adecuada.
4. Para obtener el valor de la resistividad media del terreno se debe
aplicar la ecuación de Wenner que, en su forma simplificada, es:
ρ = 2π R D
donde:
• ρ = valor de la resistividad media del terreno.
• π = 3,14159
• R = valor indicado en el display.
• D = distancia de entre las jabalinas, expresada en metros.
Se obtiene así la resistividad media del terreno desde la superficie
hasta una profundidad igual a la distancia D entre jabalinas. Haciendo
diversas mediciones con diferentes distancias entre jabalinas se
obtiene la información requerida para determinar la estratificación del
terreno por métodos gráficos o mediante la utilización de un software

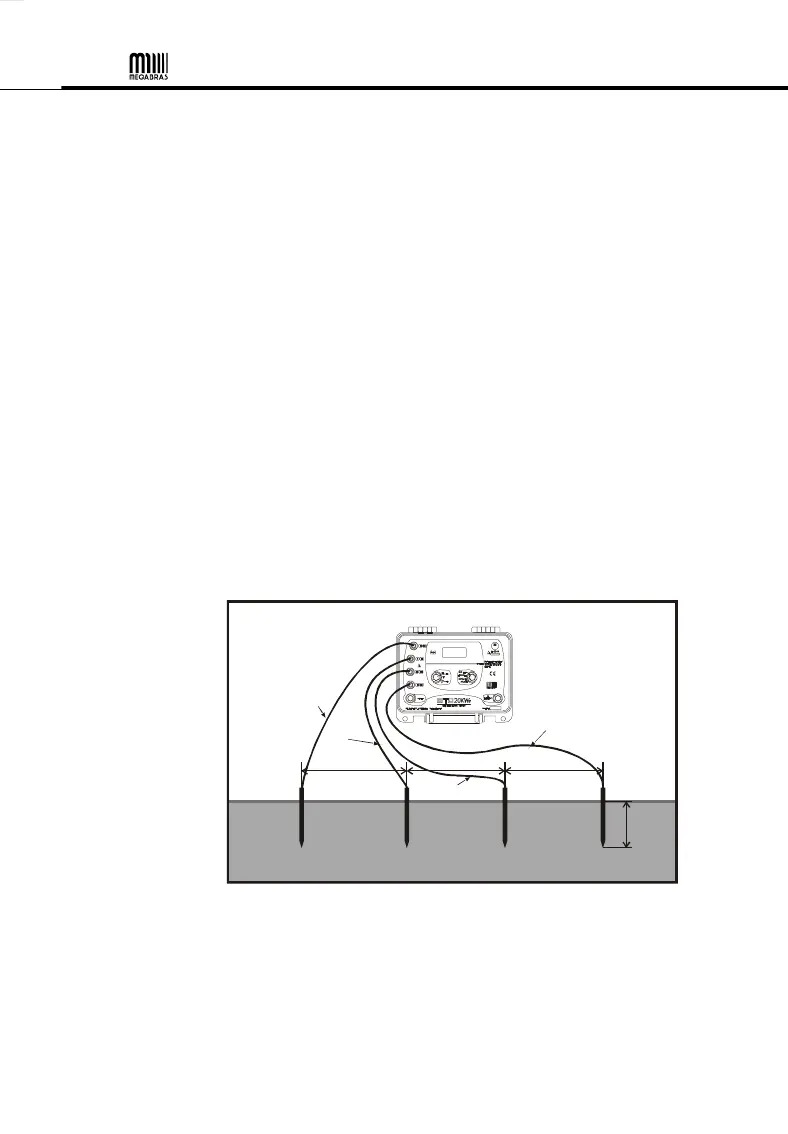

adecuado. Las distancias generalmente adoptadas son 1, 2, 4, 8 y
16 m. Para realizar la medición con D = 16 m, los cables se pueden
distribuir como indica la fig. 03.
D
H(E)
C
S(E)
T
XT
E(E)
XC
Cable de
40m
Cable de
5m
fig. 03
Cable de
20m
Cable de
20m
