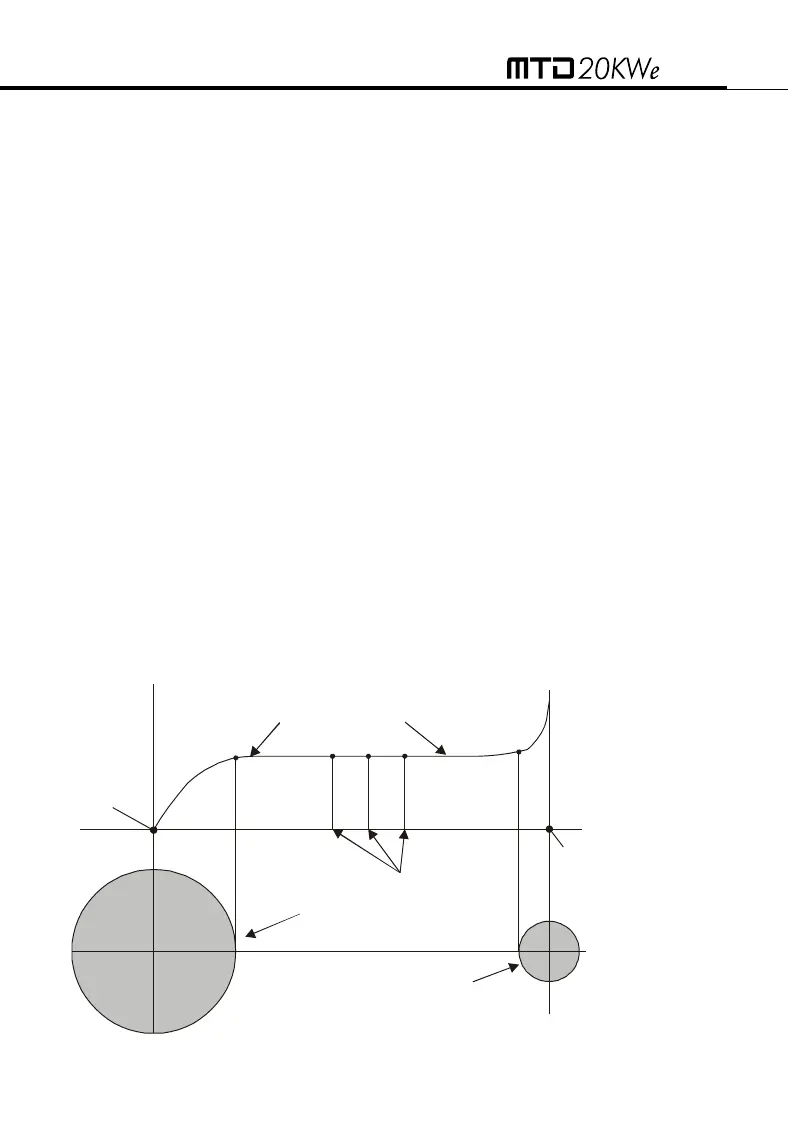

En la fig. 05 se ha graficado el perfil de potencial con respecto a la PAT en
la zona comprendida entre ésta y el electrodo de corriente, asumiendo que
la distancia entre esos puntos sea suficiente para que sus respectivas
“zonas de influencia” no presenten superposición. Se denomina “zona de
influencia” al área próxima a cada electrodo en la cual se observa un
gradiente de potencial significativo. Fuera de esa zona el potencial es
constante (meseta de potencial entre los puntos A y B de la fig. 05).
Para obtener una medición válida de la resistencia de PAT es necesario
alejar la jabalina auxiliar de corriente lo suficiente como para que se cumpla
la condición de no superposición de las zonas de influencia, y la jabalina de
tensión (sonda) debe estar hincada en la zona de la meseta de potencial.
Como referencia puede adoptarse el criterio de considerar que el radio de
cada zona de influencia es del orden de 3 veces la mayor dimensión del
electrodo.
El adecuado cumplimiento de esta condición debe verificarse haciendo tres
medidas sucesivas de la resistencia de PAT manteniendo la posición de la
jabalina de corriente pero desplazando la de tensión unos 2 metros entre
las medidas (puntos L, M, y N). Si las tres medidas presentan el mismo
resultado (dentro del error especificado del telurímetro) la medición debe
considerarse correcta. De lo contrario debe aumentarse significativamente
la distancia hasta la jabalina de corriente y repetir el proceso.
Meseta de potencial
R
Posiciones de la
sonda E2
Zona de influencia de la
jabalina de corriente E3
Puesta a
tierra
Jabalina de
corriente E3
Zona de influencia
de la puesta a tierra
